Die Eckenschweißmaschine für PVC-Fenster: Das Herzstück der modernen Fensterproduktion

Die Eckenschweißmaschine für PVC-Fenster ist die entscheidende Komponente in der modernen Fertigung von Kunststofffenstern und -türen. Ohne diese hochspezialisierten Industrieanlagen wäre die effiziente, stabile und witterungsbeständige Herstellung von dichten PVC-Rahmen, wie wir sie heute kennen, schlicht unmöglich. Sie ist das technologische Herzstück, das aus präzise zugeschnittenen PVC-Profilen einen monolithischen, formstabilen Rahmen fügt. In einer Branche, die von Präzision, Geschwindigkeit und makelloser Ästhetik lebt, ist die Leistungsfähigkeit der Eckenschweißtechnologie ein direkter Indikator für die Qualität des Endprodukts und die Wettbewerbsfähigkeit eines Fensterbauers.

Dieser Artikel bietet einen tiefen und umfassenden Einblick in die Welt dieser faszinierenden Maschinen. Wir analysieren die physikalischen Grundlagen des Schweißprozesses, vergleichen die unterschiedlichen Maschinentypen von der Einkopf- bis zur Achtkopf-Maschine, beleuchten die historische Entwicklung von der manuellen Ecke bis zur vollautomatisierten Nullfuge und diskutieren die wirtschaftlichen sowie zukunftsorientierten Aspekte dieser unverzichtbaren Technologie.

---

Was genau ist eine Eckenschweißmaschine für PVC-Fenster?

Um die Komplexität und Bedeutung dieser Anlagen zu verstehen, ist eine klare Definition und Abgrenzung unerlässlich. Der Begriff "Eckenschweißmaschine" beschreibt ihre Funktion präzise: Sie fügt Ecken.

Die formale Definition: Vom Profil zum Rahmen

Eine Eckenschweißmaschine für PVC-Fenster ist eine Anlage, die darauf spezialisiert ist, die auf Gehrung (meist 45 Grad) geschnittenen Enden von Hart-PVC-Profilen durch einen Prozess des Heizelementschweißens (auch Spiegelschweißen genannt) unlösbar miteinander zu verbinden.

Die Kernfunktion besteht darin, eine stoffschlüssige Verbindung zu erzeugen. Im Gegensatz zu einer formschlüssigen (z.B. Schrauben) oder kraftschlüssigen (z.B. Klemmen) Verbindung, werden die Molekülketten der zu fügenden Teile durch Aufschmelzen (Plastifizieren) und anschließendes Zusammenfügen unter Druck neu verwoben (Interdiffusion). Nach dem Abkühlen entsteht eine homogene, monolithische Verbindung, die im Idealfall die gleiche oder sogar eine höhere Festigkeit als das Grundmaterial selbst aufweist.

Das Kernprinzip: Warum Schweißen und nicht Schrauben oder Kleben?

Die Wahl der Fügetechnik hängt fundamental vom Material des Fensterrahmens ab. Die Eckenschweißmaschine ist die technologische Antwort auf die spezifischen Eigenschaften von Polyvinylchlorid.

• Vergleich Holzfensterrahmen: Diese werden traditionell mechanisch verbunden (z.B. Verzapfen, Dübeln) und verleimt.

• Vergleich Aluminiumfensterrahmen: Diese werden nicht geschweißt. Sie werden mechanisch gefügt, indem Eckwinkel in die Hohlkammern eingeschoben und dann verklebt, verstiftet oder verpresst werden.

PVC-Fensterprofile sind komplexe Hohlkammer-Systeme. Diese Kammern sind entscheidend für die Wärme- und Schalldämmung sowie für die Aufnahme von Stahlarmierungen. Eine mechanische Verbindung (wie bei Alu) würde diese Hohlkammern jedoch nicht hermetisch versiegeln. Die Folge: Wasser- und Luftundichtigkeit, massive Wärmebrücken und eine unzureichende statische Eckfestigkeit.

Das Schweißen ist die einzige Methode, die in Sekundenschnelle eine absolut dichte, hochstabile und automatisierbare Eckverbindung für diese Hohlkammerprofile garantiert.

Abgrenzung der Terminologie: Eckenschweißmaschine vs. Profilschweißmaschine

Die Begriffe werden oft synonym verwendet. "Eckenschweißmaschine" ist die präzisere Bezeichnung für die Anwendung im Fensterbau, da sie die Hauptfunktion – das Fügen von 90-Grad-Ecken – beschreibt. "Profilschweißmaschine" ist der technisch breitere Oberbegriff, der auch Maschinen umfassen könnte, die Stumpfstöße oder T-Verbindungen (Kämpfer) schweißen, was moderne Eckenschweißmaschinen oft ebenfalls können.

---

Die fundamentale Technologie: Das Heizelement-Stumpfschweißen (Spiegelschweißen)

Fast alle Eckenschweißmaschinen für PVC-Fenster arbeiten nach dem Prinzip des Heizelement-Stumpfschweißens, umgangssprachlich auch Spiegelschweißen genannt. Dies ist das einzige Verfahren, das die großflächigen und komplexen Querschnitte von PVC-Hohlkammerprofilen zuverlässig, tief und gleichmäßig erwärmen kann.

Die physikalischen Grundlagen: Plastifizieren, Diffusion und Abkühlen

Der Prozess nutzt die thermoplastische Eigenschaft von PVC.

1. Plastifizieren: Das PVC wird über seine Glasübergangstemperatur (ca. 80°C) und seinen Schmelzpunkt hinaus auf eine Verarbeitungstemperatur von ca. 240-260°C erhitzt. Das Material wird zu einer zähflüssigen (viskosen) Schmelze.

2. Diffusion: Werden zwei dieser Schmelzeoberflächen unter Druck zusammengebracht, vermischen sich die langen Polymerketten (Makromoleküle) der beiden Teile.

3. Abkühlen: Beim Abkühlen verfestigt sich die Schmelze wieder. Die zuvor getrennten Polymerketten sind nun untrennbar ineinander verhakt. Es ist eine homogene, stoffschlüssige Verbindung entstanden.

Der Schweißzyklus im Detail: Ein vierphasiger Präzisionsprozess

Ein kompletter Schweißzyklus, der je nach Profil und Maschine nur 1,5 bis 3 Minuten dauert, ist ein hochpräziser Vorgang, der sich in vier Phasen gliedert.

Phase 1: Profilaufnahme und Präzisions-Spannung (Die Konturbacken)

Die zugeschnittenen Profile (meist auf 45-Grad-Gehrung) werden in die Maschine eingelegt. Dort werden sie von pneumatischen oder hydraulischen Spannvorrichtungen fixiert. Diese Spannvorrichtungen sind von entscheidender Bedeutung: Es handelt sich um Konturbacken (Spannwerkzeuge), die als exaktes Negativ des Profilquerschnitts gefräst sind.

Warum ist das wichtig? PVC-Hohlkammerprofile sind relativ instabil. Würde man sie mit flachen Platten spannen, würden die Hohlkammern unter dem hohen Fügedruck (Phase 4) kollabieren. Die formschlüssigen Konturbacken stützen das Profil von außen und innen und gewährleisten, dass es seine Form behält. Die Profile werden auf wenige Hundertstelmillimeter genau positioniert.

Phase 2: Anwärmen (Plastifizieren) – Der Schweißspiegel

Sobald die Profile sicher gespannt sind, fährt der "Schweißspiegel" (ein oder mehrere Heizelemente) zwischen die Profilenden.

• Der Spiegel: Eine massive Metallplatte (z.B. Aluminiumguss), die elektrisch beheizt und über präzise Regler (PID-Regler) auf die exakte Solltemperatur (z.B. 250°C) gehalten wird.

• Die Beschichtung: Der Spiegel ist mit einer Antihaft-Beschichtung (meist PTFE/Teflon-Folie oder -Gewebe) überzogen. Diese ist essenziell, damit das flüssige PVC nicht am Spiegel anhaftet.

• Der Prozess: Die Profile fahren nun mit einem definierten Anwärmdruck gegen den Spiegel. Die Hitze dringt für die Dauer der Anwärmzeit (z.B. 20-40 Sekunden) in das Material ein und schmilzt es an der Oberfläche ca. 2-3 mm tief auf.

Phase 3: Die kritische Umstellzeit (Der Wettlauf gegen die Abkühlung)

Nach Ablauf der Anwärmzeit fahren die Profile wenige Millimeter vom Spiegel zurück. Der Spiegel fährt so schnell wie technisch möglich (oft in unter 2-3 Sekunden) aus der Fügezone heraus.

Diese Umstellzeit ist der kritischste Parameter des gesamten Prozesses. Die PVC-Schmelze (250°C) kühlt an der Umgebungsluft (20°C) extrem schnell ab. Bildet sich in diesen 2-3 Sekunden eine "Haut" (durch Oxidation oder Abkühlung), können die Polymerketten in der nächsten Phase nicht mehr richtig diffundieren. Das Ergebnis wäre eine "kalte Naht" – eine Verbindung, die optisch intakt aussieht, aber unter Last sofort bricht.

Phase 4: Fügen und Abkühlen (Die Nahtbildung)

Unmittelbar nachdem der Spiegel entfernt ist, fahren die beiden plastifizierten Profilenden mit hohem Fügedruck aufeinander.

• Fügen: Dieser Druck (deutlich höher als der Anwärmdruck) presst die beiden Schmelzezonen zusammen, verdrängt eventuelle Lufteinschlüsse und sorgt für die intensive Durchmischung (Interdiffusion) der Polymoleküle.

• Schweißraupe: Durch den Fügedruck wird überschüssiges, flüssiges Material kontrolliert aus der Naht herausgequetscht. Es bildet sich die charakteristische Schweißraupe (auch Schweißwulst genannt).

• Abkühlen: Die Maschine hält die Profile unter Druck (oder einem reduzierten Haltedruck) für eine definierte Kühlzeit (z.B. 30-60 Sekunden) fixiert. In dieser Zeit kühlt die Schmelze unter die Glasübergangstemperatur ab und verfestigt sich. Ein zu frühes Entspannen würde durch die Schrumpfspannung des abkühlenden Kunststoffs die noch weiche Naht sofort aufreißen oder den gesamten Rahmen verziehen.

Die "Heilige Dreifaltigkeit" der Schweißparameter: Temperatur, Zeit und Druck

Die Qualität einer Fensterrahmen-Schweißnaht wird nicht durch die Maschine allein bestimmt, sondern durch das exakte Zusammenspiel dieser drei Parameter. Diese müssen für jedes Profilsystem (unterschiedliche Wandstärken, Kammeranzahl, Materialrezepturen) exakt ermittelt und in der Maschinensteuerung (SPS/CNC) als "Rezept" hinterlegt werden.

Der Parameter Temperatur (Verbrennung vs. Kalte Naht)

Die Spiegeltemperatur ist entscheidend. Sie liegt bei Hart-PVC typischerweise zwischen 240°C und 260°C.

• Zu hoch: Das PVC "verbrennt". Es zersetzt sich thermisch, Salzsäure (HCl) kann freigesetzt werden, das Material wird spröde und verfärbt sich (braun/gelb). Die Naht ist unbrauchbar.

• Zu niedrig: Das Material wird nicht ausreichend plastifiziert. Es kommt zu keiner vollständigen Diffusion. Das Ergebnis ist die gefürchtete "kalte Naht", die keine Festigkeit aufweist.

Der Parameter Zeit (Anwärm-, Umstell- und Kühlzeit)

Die Zeitsteuerung ist ein Balanceakt.

• Anwärmzeit: Muss lang genug sein, um die Wärme 2-3 mm tief ins Material zu bringen, aber kurz genug, um ein Verbrennen zu verhindern. Ein massives 7-Kammer-Profil benötigt eine längere Anwärmzeit als ein schlankes 3-Kammer-Profil.

• Umstellzeit: Muss so kurz wie technisch irgend möglich sein (siehe Phase 3).

• Kühlzeit: Muss lang genug sein, damit die Naht unter Druck vollständig aushärtet und der Rahmen formstabil ist.

Der Parameter Druck (Anwärm- vs. Fügedruck)

Es werden zwei unterschiedliche Drücke verwendet.

• Anwärmdruck: Ein relativ geringer Druck, der nur sicherstellt, dass das Profil vollflächig am Spiegel anliegt, um eine optimale Wärmeübertragung zu gewährleisten.

• Fügedruck: Ein sehr hoher Druck, der die beiden Schmelzen intensiv vermischt und die Endfestigkeit der Naht definiert. Ist er zu hoch, wird zu viel Material verdrängt ("verhungerte Naht"); ist er zu niedrig, ist die Diffusion unvollständig.

Die Schweißraupe (Schweißwulst): Qualitätsmerkmal und technische Notwendigkeit

Beim traditionellen Schweißen ist die Schweißraupe ein wichtiges Qualitätsindiz. Eine gleichmäßig und voll ausgebildete Raupe (typischerweise 2-3 mm hoch) signalisiert dem Bediener, dass der Prozess korrekt abgelaufen ist (genug Material plastifiziert, Druck ausreichend).

Gleichzeitig ist sie eine technische Notwendigkeit, die entfernt werden muss, was uns zum Thema der "Schweiß-Putz-Linie" führt.

---

Typologie der Eckenschweißmaschinen: Von der Werkstatt bis zur Industrielinie

Der Markt für Eckenschweißmaschinen ist stark segmentiert und bietet für jede Betriebsgröße, von der Ein-Mann-Werkstatt bis zum vollautomatisierten Industriebetrieb, die passende Technologie. Die "Kopfzahl" (Anzahl der Schweißaggregate) ist das entscheidende Unterscheidungsmerkmal.

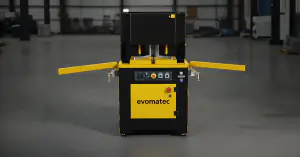

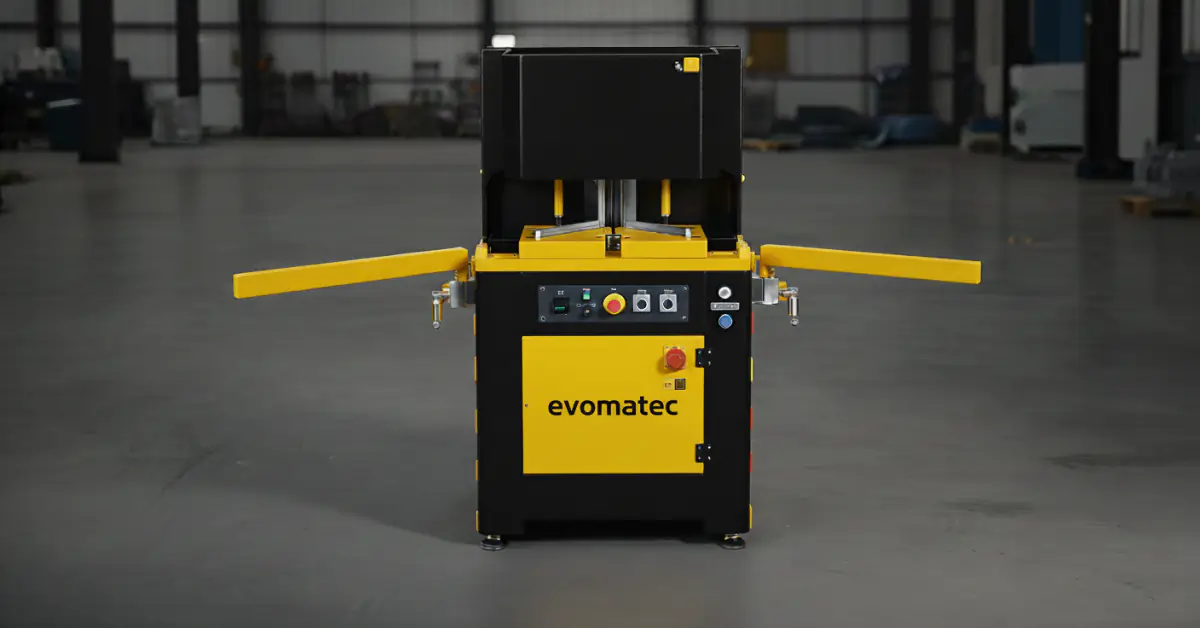

Die Einkopf-Schweißmaschine (1-Kopf)

Dies ist die Basisversion. Sie besitzt nur ein Schweißaggregat.

• Funktionsweise: Um einen Rahmen (4 Ecken) zu schweißen, muss der Bediener vier separate Schweißvorgänge durchführen. Er legt Profil 1 und 2 ein, schweißt Ecke 1. Dann entnimmt er das L-Stück, legt Profil 3 dazu, schweißt Ecke 2. Dann Profil 4 für Ecke 3, und schließlich schließt er den Rahmen mit Ecke 4.

• Einsatzgebiete: Der Spezialist für den Sonderbau: Ihre größte Stärke ist die Flexibilität. Moderne Einkopf-Maschinen können oft stufenlos Winkel von 30° bis 180° schweißen. Sie sind daher ideal für den Sonderbau:

  • Schrägfenster (spitze/stumpfe Winkel)

  • Rundbögen (Segmentweises Schweißen von Bogenelementen)

  • Giebelelemente

• Vorteile: Geringste Anschaffungskosten, kleiner Platzbedarf, maximale Flexibilität.

• Nachteile: Sehr geringe Produktivität (Taktzeit von 10-15 Minuten pro Rahmen), hohe Lohnkosten pro Einheit. Die Maßhaltigkeit und Winkelgenauigkeit des fertigen Rahmens hängen extrem stark von der Präzision der Zuschnitte und der Sorgfalt des Bedieners ab.

• Zielgruppe: Kleinbetriebe, Reparaturbetriebe, Sonderbau-Abteilungen in Großbetrieben.

Die Zweikopf-Schweißmaschine (2-Kopf)

Der flexible Mittelweg, oft in zwei Varianten:

1. V-Schweißung (Eckschweißung): Zwei Aggregate im 90-Grad-Winkel, die eine Ecke fügen (selten bei PVC).

2. Parallelschweißung (Kämpferschweißung): Zwei Aggregate, die parallel zueinander arbeiten.

• Funktionsweise: Die Parallelschweißung ist die häufigste Form. Sie wird genutzt, um T-Verbindungen zu schweißen (z.B. das Einschweißen einer Mittelsprosse, eines "Kämpfers", in einen Rahmen). Alternativ kann ein Rahmen in zwei Schritten gefertigt werden (zwei "U"-Hälften werden geschweißt und dann zu einem Rahmen geschlossen).

• Vorteile: Deutlich schneller als 1-Kopf-Maschinen, flexibler als 4-Kopf-Modelle.

• Nachteile: Für einen geschlossenen Rahmen sind immer noch mindestens zwei Arbeitsgänge nötig, was die Maßhaltigkeit beeinträchtigen kann.

• Zielgruppe: Mittelständische Betriebe (KMU), die eine höhere Produktivität als mit 1-Kopf-Maschinen benötigen, aber nicht die Kapazität einer 4-Kopf-Linie auslasten oder viele Kämpfer schweißen.

Die Vierkopf-Schweißmaschine (4-Kopf) – Der unangefochtene Industriestandard

Die mit Abstand am häufigsten eingesetzte Maschine in der industriellen Fensterrahmen-Fertigung.

• Funktionsweise: Vier Schweißaggregate sind im Quadrat angeordnet (eines für jede Ecke). Der Bediener (oder ein Automat) legt alle vier zugeschnittenen Profile (zwei Längs-, zwei Querprofile) des Rahmens gleichzeitig ein. Die Maschine spannt, positioniert und schweißt alle vier Ecken simultan in einem einzigen Arbeitszyklus.

• Der enorme Vorteil: Maßhaltigkeit und Produktivität: Da der Rahmen als Ganzes gespannt und gefügt wird, ist die Maßhaltigkeit und Winkelgenauigkeit (exakte 90 Grad) unübertroffen. Die Taktzeit für einen kompletten Rahmen sinkt auf 1,5 bis 3 Minuten.

• Vorteile: Extrem hohe Produktivität, unübertroffene Präzision, geringe Lohnkosten pro Einheit, hohe Prozesssicherheit.

• Nachteile: Hohe Investitionskosten, großer Platzbedarf, geringere Flexibilität bei Sonderwinkeln (obwohl moderne Maschinen auch dies oft variabel beherrschen, ist der Rüstaufwand höher).

• Zielgruppe: Industrielle Fensterhersteller mit mittlerer bis hoher Produktionsmenge (ab ca. 30-50 Einheiten pro Tag).

Die Hochleistungsklasse: Sechs- und Achtkopf-Maschinen (6-Kopf / 8-Kopf)

Die Hochleistungsklasse für die absolute Massenproduktion.

• Funktionsweise: Eine Sechskopf-Maschine kann beispielsweise einen Rahmen inklusive eines fest eingeschweißten Kämpfers (Mittelsprosse) in einem einzigen Zyklus fertigen (4 Ecken + 2 T-Stöße). Achtkopf-Maschinen können zwei kleinere Flügelrahmen gleichzeitig oder komplexe Türrahmen (z.B. mit zwei Kämpfern) schweißen.

• Vorteile: Höchster möglicher Output pro Zeiteinheit, maximale Automatisierung.

• Nachteile: Extrem hohe Investition, sehr geringe Flexibilität, rentabel nur bei riesigen Stückzahlen gleicher Typen.

• Zielgruppe: Großindustrie, Objektfertiger für Märkte mit hohem Standardisierungsgrad.

Sonderbauformen: Vertikale vs. Horizontale Schweißanlagen

Eine weitere, eher logistische Unterscheidung ist die Ausrichtung:

• Horizontal (Standard): Die Profile liegen flach. Dies ist die gängigste Bauweise, da sie ergonomisch zu beschicken ist und sich gut in flache Produktionslinien einfügt.

• Vertikal: Die Profile stehen senkrecht. Diese Bauweise ist oft platzsparender und lässt sich hervorragend in automatisierte Logistikkonzepte mit Pufferspeichern und Transportwagen integrieren.

---

Die Evolution der Eckverbindung: Von der Putznut zur perfekten Nullfuge

Die größte Innovation der letzten 15 Jahre im Bereich der Eckenschweißmaschinen war die Antwort auf eine ästhetische Herausforderung: farbige und folierte Profile.

Die traditionelle Herausforderung: Die Schweißraupe bei farbigen und folierten Profilen

Der Marktanteil von weißen PVC-Profilen ist rückläufig, während Trendfarben (z.B. Anthrazitgrau) und Holzdekor-Folien boomen. Dies stellte die traditionelle Schweißtechnik vor ein massives Problem.

1. Das Problem: Beim traditionellen Schweißen entsteht eine Schweißraupe (Materialüberstand, z.B. 2 mm hoch).

2. Der Folgeschritt: Diese Raupe wird im nächsten Arbeitsschritt von einem Eckputzautomaten abgefräst.

3. Das Dilemma: Der Fräser entfernt nicht nur die Raupe, sondern auch die darunterliegende Folie oder Farbschicht.

4. Das Ergebnis: Eine unschöne, blanke (oft weiße oder braune) "Putznut" an der Gehrung, die die hochwertige Optik komplett zerstört.

Die jahrzehntelange "Lösung" war ein teurer, manueller und fehleranfälliger Prozess: Das Nachkolorieren der Ecke mit einem speziellen Lackstift (Korrekturstift).

Die technologische Revolution: Nullfugen-Technologie (V-Perfect / Nahtlos-Schweißen)

Die "Nullfugen"-Technologie (oft auch V-Perfect, Nahtlos-Schweißen oder konturfolgendes Schweißen genannt) löst dieses Problem, indem die Schweißraupe an den sichtbaren Außenseiten gar nicht erst unkontrolliert entsteht.

Wie funktioniert nahtloses Schweißen? (Technische Ansätze)

Es gibt unterschiedliche technische Ansätze, die oft kombiniert werden:

1. Mechanische Begrenzung (z.B. 0,2 mm): Die einfachste Form. Am Schweißspiegel oder an den Spannbacken sind Klingen oder Begrenzer angebracht, die die Schmelze beim Fügen auf ein Minimum (z.B. 0,2 mm) begrenzen. Es bleibt eine winzige, kaum sichtbare Naht, die nicht mehr breitflächig verputzt werden muss.

2. Umformung/Verdrängung: Hochentwickelte Eckenschweißmaschinen nutzen bewegliche Werkzeuge (Schieber, Klingen), die das plastifizierte Material während des Fügeprozesses aktiv nach innen (in die Hohlkammern) oder in definierte, nicht sichtbare Bereiche (z.B. Dichtungsnut) verdrängen.

3. Thermisches Formen: Bei diesem Ansatz wird die Gehrung (der V-Schnitt) perfekt zusammengeführt. Speziell geformte, oft beheizte Werkzeuge "bügeln" die Ecke während des Abkühlvorgangs. Die Folie wird dabei an der Kante leicht umgeformt und trifft perfekt aufeinander.

Vorteile der Nullfuge für Hersteller und Endkunden

Das Ergebnis ist eine optisch makellose Ecke, die aussieht, als wäre sie aus einem Guss oder wie eine perfekte Gehrung bei einem Holzfenster.

• Für den Hersteller: Wegfall der manuellen Nacharbeit (Lackstifte), enorme Einsparung von Lohnkosten, Steigerung der Prozesssicherheit, Produktion eines Premium-Produkts.

• Für den Endkunden: Deutlich überlegene Ästhetik, höhere Wertigkeit des Fensters, leichtere Reinigung (keine Putznut, in der sich Schmutz sammelt).

Unternehmen wie Evomatec haben die Entwicklung solcher präzisen und prozesssicheren Maschinenlösungen vorangetrieben, um Fensterherstellern den Zugang zu dieser marktführenden Technologie zu ermöglichen.

---

Die Eckenschweißmaschine als Teil eines Gesamtsystems: Die Schweiß-Putz-Linie

Eine Eckenschweißmaschine für PVC-Fenster arbeitet in der industriellen Fertigung nie allein. Sie ist der Taktgeber und das Herzstück einer integrierten "Schweiß-Putz-Linie" (einer kompletten Anlage).

Warum die Schweißmaschine selten alleine arbeitet

Wie erwähnt, muss die Schweißraupe (Schweißwulst) entfernt werden. Selbst bei Nullfugen-Maschinen, die die äußere Sichtkante perfektionieren, entsteht im Inneren des Rahmens (im Glasfalz, im Beschlagsfalz, in den Dichtungsnuten) weiterhin eine Schweißraupe.

Der unverzichtbare Partner: Der Eckputzautomat (Verputzmaschine)

Direkt nach der Schweißmaschine (oft durch einen Kühltisch oder ein automatisches Wende- und Transportsystem getrennt) folgt der Eckputzautomat (oder CNC-Eckenreiniger).

Dieser Automat spannt den Rahmen und reinigt die frische Ecke.

• Funktionale Reinigung (Immer notwendig): Spezielle Messer (Innen-Eck-Messer) fahren in die Profilnuten und schneiden die innere Raupe heraus, damit später Glas, Dichtungen und Beschläge (Schließmechanismen) problemlos montiert werden können.

• Ästhetische Reinigung (Traditionell): Bei Maschinen ohne Nullfuge fräst ein Konturfräser die äußere Schweißraupe ab und erzeugt die (unerwünschte) Putznut. Bei Nullfugen-Maschinen entfällt dieser Fräsvorgang.

Taktzeit-Optimierung: Das Nadelöhr der Produktion

Die Effizienz der gesamten Linie hängt davon ab, wie gut Schweißmaschine und Putzautomat aufeinander abgestimmt sind. Die Taktzeit der Schweißmaschine (z.B. 2-3 Minuten für einen Rahmen) gibt den Takt für die gesamte Linie vor. Der Eckputzer muss in derselben Zeit alle vier Ecken reinigen können, bevor der nächste Rahmen von der Schweißmaschine kommt.

Die Sicherheit und Zuverlässigkeit dieser integrierten Linien ist von höchster Priorität. Dank unserer umfassenden Projekterfahrung können wir bei der Abnahme solcher komplexen Schweiß-Putz-Anlagen sicherstellen, dass alle Inspektionen die höchsten Standards an Qualität und CE-konformer Sicherheit mit größter Akribie erfüllen.

---

Qualitätssicherung, Wartung und Betriebssicherheit (CE-Konformität)

Eine Eckenschweißmaschine ist eine Präzisionsanlage. Sie liefert nur dann konstant hochwertige Ergebnisse, wenn sie optimal gewartet und kalibriert ist.

Typische Schweißfehler und ihre Ursachen (Fehleranalyse)

Die Qualitätssicherung im Schweißprozess zielt darauf ab, drei Hauptfehler zu vermeiden:

• "Kalte Naht" (Mangelnde Festigkeit): Die Naht bricht bei geringer Belastung (Bruchtest). Die Bruchfläche sieht spröde oder "kristallin" aus, nicht zäh-faserig.

  • Ursache: Temperatur zu niedrig, Anwärmzeit zu kurz oder (sehr häufig) Umstellzeit zu lang (Schmelze an der Luft abgekühlt).

• "Verbrannte Naht" (Optischer Mangel): Das PVC an der Naht verfärbt sich (gelb/braun) und wird spröde.

  • Ursache: Temperatur zu hoch oder Anwärmzeit zu lang. Das Material zersetzt sich thermisch.

• "Winkelfehler/Verzug" (Maßfehler): Der fertige Rahmen ist nicht exakt 90 Grad oder die Maße stimmen nicht.

  • Ursache: Maschine mechanisch dejustiert (nicht exakt kalibriert), Profile falsch gespannt (z.B. durch verschmutzte Konturbacken), Kühlzeit zu kurz (Rahmen verzieht sich beim Entnehmen).

Die Bedeutung der "Profilrezepte" (Parameter-Management)

Jedes Profilsystem (von unterschiedlichen Systemgebern) hat eine andere Geometrie, Wandstärke und Materialrezeptur. Ein 7-Kammer-System schweißt anders als ein 3-Kammer-System. Eine moderne Anlage muss hunderte dieser "Rezepte" (Temperatur, Zeit, Druck) speichern und abrufen können, um eine gleichbleibende Qualität zu gewährleisten.

Wartung von kritischen Verschleißteilen (PTFE-Folie, Spannwerkzeuge)

Die häufigsten Fehlerquellen sind Verschleiß und Verschmutzung.

• PTFE (Teflon): Die Antihaftbeschichtung (meist eine Folie) der Schweißspiegel ist das wichtigste Verschleißteil. Sie muss täglich kontrolliert und gereinigt werden. Anhaftungen von verbranntem PVC führen zu schlechter Wärmeübertragung und optischen Mängeln. Die Folie muss regelmäßig gewechselt werden.

• Spannbacken (Konturbacken): PVC-Staub und Späne setzen sich in den Konturen fest. Das Profil liegt nicht mehr exakt an, was zu Maßfehlern führt.

• Führungen und Pneumatik/Hydraulik: Alle beweglichen Teile müssen leichtgängig und präzise sein. Der Pneumatikdruck muss konstant sein, um die Anwärm- und Fügedrücke exakt zu halten.

Die Eckenfestigkeitsprüfung: Validierung der Schweißqualität

Zur professionellen Qualitätssicherung gehört die regelmäßige Eckenfestigkeitsprüfung (Bruchtest). Dabei werden geschweißte Ecken in einem Prüfstand bis zum Bruch belastet. Der erreichte Wert muss den Vorgaben der Profilsystemgeber und den Normen (z.B. DIN EN 514) entsprechen. Dies validiert, dass die Schweißparameter korrekt eingestellt sind.

CE-Konformität und Arbeitssicherheit: Mehr als nur ein Aufkleber

Industrielle Eckenschweißmaschinen bergen erhebliche Risiken: Temperaturen über 250 °C, hohe Drücke (oft mehrere Tonnen Fügekraft) und sich schnell bewegende, schwere Baugruppen. Die Einhaltung der europäischen Maschinenrichtlinie (CE-Konformität) ist daher nicht verhandelbar.

Dazu gehören Schutzeinhausungen, Lichtschranken, Zweihandbedienungen (beim Einlegen) und redundante Not-Halt-Systeme. Dank unserer langjährigen Erfahrung aus einer Vielzahl von Kundenprojekten können wir sicherstellen, dass Inspektionen stets mit höchster Sorgfalt hinsichtlich Qualität und CE-konformer Sicherheit durchgeführt werden. Dies schützt nicht nur die Bediener, sondern sichert auch den legalen Betrieb der Anlage.

---

Wirtschaftlichkeitsbetrachtung: Kosten, Amortisation (ROI) und Effizienz

Die Anschaffung einer Eckenschweißmaschine für PVC-Fenster ist eine der größten Einzelinvestitionen für einen Fensterbaubetrieb.

Investitionskosten (CAPEX): Von der Einkopf-Maschine zur vollautomatisierten Linie

Die Preisspanne ist gewaltig und hängt von der Kopfzahl, dem Automatisierungsgrad (manuelle Übergabe vs. automatische Linie) und der Technologie (Nullfuge ja/nein) ab:

• Neue, hochwertige Einkopf-Maschinen (winklverstellbar): ca. 15.000 – 30.000 Euro.

• Neue Zweikopf-Maschinen: ca. 35.000 – 70.000 Euro.

• Neue Vierkopf-Schweißmaschinen (Standard, traditionell): ca. 90.000 – 160.000 Euro.

• Integrierte Schweiß-Putz-Anlage (4-Kopf, traditionell): ca. 180.000 – 250.000 Euro.

• Integrierte Schweiß-Putz-Anlage (4-Kopf, Nullfuge, Automatisierung): 250.000 – 500.000 Euro oder mehr.

Betriebskosten (OPEX): Energie, Personal und Wartung

Die Investition ist nur ein Teil der Gleichung. Laufende Kosten umfassen:

• Energie: Das Aufheizen der massiven Schweißspiegel (vier oder mehr) ist der größte Energiefresser. Moderne Maschinen haben optimierte Heizzyklen, aber der Bedarf bleibt signifikant.

• Personal: Hier liegt die größte Ersparnis. Eine automatisierte Vierkopf-Anlage (Linie) benötigt nur einen Bediener für das Beschicken und Überwachen, während die gleiche Produktion auf Einkopf-Maschinen ein Vielfaches an Personal binden würde (Schweißen + manuelles Putzen).

• Verschleißteile: Regelmäßiger Wechsel von PTFE-Folien, Messern und Fräsern am Eckputzautomaten.

Amortisationsrechnung (ROI): Ein detailliertes Praxisbeispiel

Ein Betrieb (KMU) möchte von einer alten Einkopf-Maschine mit manuellem Verputzen auf eine moderne Vierkopf-Schweiß-Putz-Linie (traditionell) umsteigen.

• Altsystem (1-Kopf + 2 Mann Putzen):

  • Taktzeit Schweißen: ca. 12 Min./Rahmen (1 Bediener).

  • Taktzeit Putzen: ca. 10 Min./Rahmen (2 Bediener).

  • Personal: 3 Bediener.

  • Output pro Schicht (450 Min.): ca. 35-40 Rahmen.

  • Personalkosten pro Rahmen: (3 Mann * Lohn) / 40 Rahmen.

• Neusystem (4-Kopf-Linie):

  • Taktzeit Linie: ca. 3 Min./Rahmen (1 Bediener).

  • Personal: 1 Bediener.

  • Output pro Schicht (450 Min.): 150 Rahmen.

  • Personalkosten pro Rahmen: (1 Mann * Lohn) / 150 Rahmen.

Ergebnis der Amortisation: Die Lohnkosten pro Fenstereinheit sinken dramatisch (oft um über 80%). Gleichzeitig vervierfacht sich der mögliche Output. Selbst bei einer hohen Investition von z.B. 200.000 Euro amortisiert sich die Anlage durch die Lohnkostenersparnis (Einsparung von 2 Vollzeitkräften) und die höhere Marge (mehr Verkaufseinheiten) oft in unter 2-3 Jahren.

Neukauf vs. Gebrauchtmarkt: Chancen und Risiken

Der Gebrauchtmarkt ist eine valide Option für Betriebe mit kleinerem Budget. Jedoch birgt er Risiken:

• Mechanischer Verschleiß: Führungen und Spindeln können ausgeschlagen sein, was zu Maßungenauigkeiten führt.

• Veraltete Steuerung: Ersatzteile für alte SPS-Generationen sind oft nicht mehr verfügbar.

• Technologie: Gebrauchte Anlagen bieten selten Nullfugen-Technologie.

• Sicherheit: Oft entsprechen alte Anlagen nicht mehr den aktuellen CE-Sicherheitsstandards.

Gerade bei Gebrauchtmaschinen ist Expertise gefragt. Dank unseres tiefgreifenden Wissens aus einer Vielzahl von Kundenprojekten können wir sicherstellen, dass jede Inspektion einer Altanlage mit höchster Sorgfalt hinsichtlich Qualität und CE-konformer Sicherheit durchgeführt wird, um Fehlinvestitionen zu vermeiden.

---

Die Zukunft der Eckenschweißmaschine: Industrie 4.0 und neue Materialien

Die Entwicklung der Eckenschweißmaschine für PVC-Fenster ist nicht abgeschlossen. Die Trends der "Smart Factory" prägen die nächste Generation dieser Anlagen.

Vernetzung und "Smart Factory": Die Maschine im digitalen Ökosystem

Die Schweiß-Putz-Linie ist keine Insel mehr. Sie ist voll integriert in die digitale Produktionsplanung (ERP/PPS). Ein Barcode-Scanner am Einlauf liest das Profil-Etikett, und die Anlage (Schweißgerät und Putzgerät) lädt automatisch das korrekte "Rezept" (Parameter und Putzkonturen) und stellt die Maße ein.

Predictive Maintenance (Vorausschauende Wartung) und Fernservice

Moderne Maschinen überwachen sich selbst. Sie zählen die Zyklen der PTFE-Folie und melden, wann ein Wechsel nötig ist, bevor die Qualität leidet (Predictive Maintenance). Über eine Online-Anbindung können Servicetechniker (z.B. von Evomatec) per Ferndiagnose auf die Steuerung zugreifen, Fehler analysieren und oft direkt beheben, ohne teure Anfahrtszeiten.

Robotik und Vollautomatisierung: Die "mannlose" Schweißzelle

Der nächste Schritt ist die Vollautomatisierung. Roboterarme legen die Profile von der Säge in die Schweißmaschine ein, entnehmen den fertigen Rahmen, übergeben ihn an den Eckputzautomaten und stapeln ihn auf Transportwagen.

Energieeffizienz und Nachhaltigkeit (Schweißen von Rezyklat-Kernen)

Angesichts steigender Energiekosten wird die Effizienz der Heizelemente optimiert (z.B. schnellere Aufheizzeiten, bessere Isolierung). Ein weiterer Trend ist die prozesssichere Verschweißung von Profilen mit Rezyklatkern. Diese Profile (außen Neumaterial, innen Recycling-PVC) haben ein anderes Schmelzverhalten und stellen hohe Anforderungen an die Temperaturregelung.

KI-gestützte Prozessoptimierung und Qualitätskontrolle

Die Zukunft ist die selbstoptimierende Anlage. Kamerasysteme (optische Inspektion) könnten die Bildung der Schweißraupe oder die fertige Nullfuge in Echtzeit überwachen. Eine Künstliche Intelligenz (KI) könnte Abweichungen (z.B. durch eine fehlerhafte Materialcharge) erkennen und die Schweißparameter während des Prozesses dynamisch nachjustieren, um ein perfektes Ergebnis zu garantieren.

Neue Fügetechnologien jenseits des Spiegelschweißens?

Obwohl das Spiegelschweißen dominiert, wird an Alternativen geforscht. Insbesondere das Laserschweißen von Kunststoffen bietet Potenzial für extrem feine Nähte, ist aber für die komplexen Geometrien und das Material PVC (das Laserlicht schlecht absorbiert) noch extrem teuer und technisch herausfordernd. Auch Infrarot-Schweißen (berührungslos) ist eine Nischentechnologie.

---

Die Auswahl der richtigen Maschine: Eine strategische Entscheidung

Die Investition in eine Eckenschweißmaschine für PVC-Fenster ist eine komplexe Entscheidung, die die Wettbewerbsfähigkeit eines Betriebs für ein Jahrzehnt und mehr definiert.

Bedarfsanalyse: Stückzahl, Flexibilität, Ästhetik

Die Auswahl hängt von drei Hauptfaktoren ab:

1. Stückzahl (Produktivität): Wie viele Einheiten pro Schicht? Dies definiert die Kopfzahl (1, 2 oder 4) und den Automatisierungsgrad (Stand-Alone vs. Linie).

2. Flexibilität: Werden viele Sonderformen (Schrägen, Bögen) oder Standard-Rechtecke gefertigt?

3. Ästhetik (Marktpositionierung): Werden farbige/folierte Profile verarbeitet? Dann ist die Nullfugen-Technologie heute fast ein Muss.

Die Bedeutung eines erfahrenen Systempartners

Die Auswahl der richtigen Anlage und deren Integration in bestehende Abläufe (Säge, Beschlagmontage, Logistik) erfordert tiefes Prozessverständnis. Ein erfahrener Partner wie Evomatec analysiert nicht nur die Maschinen selbst, sondern den gesamten Workflow, um Engpässe zu vermeiden.

Unsere langjährige Erfahrung aus einer Vielzahl von Kundenprojekten ermöglicht es uns, bei der Planung und Abnahme neuer Anlagen zu garantieren, dass alle Inspektionen stets mit höchster Sorgfalt hinsichtlich Qualität und CE-konformer Sicherheit durchgeführt werden. Dies sichert nicht nur einen reibungslosen Start, sondern auch die Langlebigkeit und Sicherheit der Investition.

---

FAQ – Häufig gestellte Fragen

Was ist der Unterschied zwischen einer 4-Kopf- und einer 1-Kopf-Eckenschweißmaschine?

Eine Einkopf-Schweißmaschine schweißt nur eine Ecke auf einmal. Der Bediener muss den Rahmen viermal manuell positionieren. Sie ist langsam, aber flexibel (ideal für Sonderwinkel) und günstig. Eine Vierkopf-Schweißmaschine schweißt alle vier Ecken eines Fensterrahmens gleichzeitig (simultan) in einem Arbeitsgang. Sie ist extrem schnell (Taktzeit < 3 Min.), präzise in der Maßhaltigkeit und der Standard für die industrielle Serienfertigung.

Was bedeutet "Nullfuge" und brauche ich das?

"Nullfuge" (auch V-Perfect) ist eine moderne Schweißtechnologie, die eine optisch nahtlose Ecke ohne die sonst übliche, sichtbare Schweißraupe (Schweißwulst) erzeugt. Wenn Sie ausschließlich weiße Profile verarbeiten, ist es ein "Nice-to-have". Wenn Sie jedoch farbige oder folierte Profile (z.B. Holzoptik, Anthrazit) herstellen, ist die Nullfugen-Technologie heute ein entscheidender Wettbewerbsvorteil. Sie eliminiert den zeitaufwendigen und teuren Prozess der manuellen Nachkolorierung mit Lackstiften und liefert eine überlegene Ästhetik.

Wie heiß wird beim PVC-Fenster schweißen geschweißt?

Die Schweißtemperatur (die Temperatur des Heizelements bzw. Spiegels) liegt bei Hart-PVC, wie es für Fensterprofile verwendet wird, typischerweise in einem sehr engen Fenster zwischen 240 °C und 260 °C. Ist die Temperatur zu niedrig, entsteht eine "kalte Naht", die bricht. Ist sie zu hoch, verbrennt das Material, wird spröde und setzt schädliche Gase frei.

---

---

Kostenlose Beratung anfordern Hier klicken
