Die Schweißmaschine für Fensterrahmen: Das Herzstück der modernen Fensterproduktion

Die Schweißmaschine für Fensterrahmen ist die entscheidende Komponente in der modernen Fertigung von Fenstern. Ohne diese hochspezialisierten Industrieanlagen wäre die effiziente, stabile und witterungsbeständige Herstellung von dichten Rahmen, wie wir sie heute kennen, undenkbar. Sie ist das technologische Herzstück, das aus präzise zugeschnittenen Einzelteilen einen monolithischen, formstabilen Rahmen fügt. In einer Branche, die von Präzision, Geschwindigkeit und makelloser Ästhetik lebt, ist die Leistungsfähigkeit der Schweißtechnologie ein direkter Indikator für die Qualität des Endprodukts und die Wettbewerbsfähigkeit eines Fensterbauers.

Dieser Artikel bietet einen tiefen und umfassenden Einblick in die Welt dieser faszinierenden Maschinen. Wir analysieren die physikalischen Grundlagen des Schweißprozesses, vergleichen die unterschiedlichen Maschinentypen, beleuchten die historische Entwicklung von der manuellen Ecke bis zur vollautomatisierten Nullfuge und diskutieren die wirtschaftlichen sowie zukunftsorientierten Aspekte dieser unverzichtbaren Technologie.

---

Was ist eine Schweißmaschine für Fensterrahmen?

Um die Komplexität und Bedeutung dieser Anlagen zu verstehen, ist eine klare Definition und Abgrenzung unerlässlich. Der Begriff "Fensterrahmen" umfasst verschiedene Materialien, doch die Schweißtechnologie ist materialspezifisch.

Grundlegende Definition und Funktion

Eine Schweißmaschine für Fensterrahmen ist eine Anlage, die darauf spezialisiert ist, die auf Gehrung (meist 45 Grad) geschnittenen Enden von Profilen durch einen thermischen Prozess unlösbar miteinander zu verbinden.

Die Kernfunktion besteht darin, eine stoffschlüssige Verbindung zu erzeugen. Im Gegensatz zu einer formschlüssigen (z.B. Schrauben) oder kraftschlüssigen (z.B. Klemmen) Verbindung, werden die Molekülketten der zu fügenden Teile durch Aufschmelzen (Plastifizieren) und anschließendes Zusammenfügen unter Druck neu verwoben (Interdiffusion). Nach dem Abkühlen entsteht eine homogene, monolithische Verbindung, die im Idealfall die gleiche oder sogar eine höhere Festigkeit als das Grundmaterial selbst aufweist.

Abgrenzung: Warum Schweißen statt Kleben oder Schrauben?

Die Wahl der Fügetechnik hängt fundamental vom Material des Fensterrahmens ab:

• Holzfensterrahmen: Werden traditionell mechanisch verbunden (z.B. Verzapfen, Dübeln) und verleimt.

• Aluminiumfensterrahmen: Werden nicht geschweißt. Sie werden mechanisch gefügt, indem Eckwinkel in die Hohlkammern eingeschoben und dann verklebt, verstiftet oder verpresst werden.

• Kunststofffensterrahmen (PVC): Diese können aufgrund ihrer thermoplastischen Eigenschaften nur durch Schweißen effizient, stabil und dicht verbunden werden.

Daher gilt: Wenn von einer "Schweißmaschine für Fensterrahmen" im industriellen Kontext die Rede ist, ist fast ausschließlich die PVC-Fensterschweißmaschine gemeint.

Der Fokus auf Kunststoff (PVC) als dominantes Material

Der Siegeszug des Kunststofffensters seit den 1970er Jahren ist untrennbar mit der Entwicklung der Schweißtechnologie verbunden. PVC-Hohlkammerprofile bieten hervorragende Wärmedämmung und sind witterungsbeständig. Eine mechanische Verbindung (wie bei Alu) würde diese Hohlkammern jedoch nicht hermetisch versiegeln, was zu Wasser- und Luftundichtigkeit sowie massiven Wärmebrücken führen würde.

Das Schweißen ist die einzige Methode, die in Sekundenschnelle eine absolut dichte, hochstabile und automatisierbare Eckverbindung für diese Hohlkammerprofile garantiert.

---

Die historische Evolution: Vom Handwerk zur Industrie 4.0

Die heutige, digital gesteuerte Vierkopf-Nullfugen-Schweißmaschine ist das Ergebnis einer über 60-jährigen Evolution, die den Fensterbau fundamental verändert hat.

Die Anfänge in den 1960er Jahren: Manuelles Experimentieren

Als die ersten PVC-Fenster auf den Markt kamen, war die Eckverbindung die Achillesferse. Man experimentierte mit Lösungsmitteln (Quellschweißen) oder behalf sich mit primitiven Heizgeräten. Die ersten "Schweißmaschinen" waren oft einfache, manuell bediente Vorrichtungen, bei denen ein Bediener eine heiße Platte (den "Spiegel") zwischen die Profile hielt und diese dann von Hand oder per Hebel zusammenpresste. Die Qualität war inkonsistent, die Festigkeit mangelhaft und der Prozess extrem langsam.

Die 1970er/80er Jahre: Die Revolution durch SPS und Pneumatik

Die Ölkrisen der 1970er Jahre führten zu einer massiven Nachfrage nach wärmedämmenden Baumaterialien. Das PVC-Fenster erlebte einen Boom. Um die steigende Nachfrage zu bedienen, war eine Automatisierung unumgänglich.

Die Einführung von pneumatischen Spann- und Vorschubzylindern ersetzte die manuelle Kraft. Noch wichtiger war die Entwicklung der Speicherprogrammierbaren Steuerung (SPS). Erstmals konnten die entscheidenden Parameter – Temperatur, Zeit und Druck – präzise und wiederholgenau gesteuert werden. Dies war die Geburtsstunde der industriellen Qualitätssicherung im Fensterbau.

Meilenstein: Die Entwicklung der Mehrkopf-Maschinen

Die nächste Revolution war die Effizienzsteigerung. Statt nur eine Ecke auf einmal zu schweißen (Einkopf-Maschine), wurden Maschinen mit zwei und schließlich vier Schweißaggregaten entwickelt. Die Vierkopf-Schweißmaschine für Fensterrahmen war ein Quantensprung: Sie konnte alle vier Ecken eines Rahmens simultan in einem einzigen Arbeitsgang schweißen. Dies reduzierte nicht nur die Taktzeit drastisch (von ca. 15-20 Minuten pro Rahmen auf unter 3 Minuten), sondern erhöhte auch die Maßhaltigkeit und Winkelgenauigkeit der Rahmen exponentiell.

Die 2000er: Digitalisierung und Vernetzung

In den 2000er Jahren wurden die SPS-Steuerungen durch PC-basierte Steuerungen (CNC) ersetzt. Maschinen wurden vernetzbar, konnten Auftragsdaten aus der Produktionsplanung (ERP-Systeme) empfangen und Parameter automatisch einstellen.

Die jüngste Ära: Die Revolution der Nullfuge

Die jüngste Entwicklung, die etwa um 2010 begann, ist die "Nullfugen"-Technologie. Sie war die Antwort der Maschinenbauer auf die steigende Nachfrage nach farbigen und folierten Profilen und löste ein massives Ästhetikproblem, auf das wir später im Detail eingehen.

---

Die Kerntechnologie: Wie funktioniert das Schweißen von Fensterrahmen?

Moderne Schweißmaschinen für Fensterrahmen arbeiten fast ausschließlich nach dem Prinzip des Heizelement-Stumpfschweißens, umgangssprachlich auch Spiegelschweißen genannt. Dies ist das einzige Verfahren, das die großflächigen und komplexen Querschnitte von PVC-Hohlkammerprofilen zuverlässig und gleichmäßig erwärmen kann.

Physikalische Grundlagen: Plastifizieren und Diffusion

Der Prozess nutzt die thermoplastische Eigenschaft von PVC.

1. Plastifizieren: Das PVC wird über seine Glasübergangstemperatur (ca. 80°C) und seinen Schmelzpunkt hinaus auf eine Verarbeitungstemperatur von ca. 240-260°C erhitzt. Das Material wird zu einer zähflüssigen (viskosen) Schmelze.

2. Diffusion: Werden zwei dieser Schmelzeoberflächen unter Druck zusammengebracht, vermischen sich die langen Polymerketten (Makromoleküle) der beiden Teile.

3. Abkühlen: Beim Abkühlen verfestigt sich die Schmelze wieder. Die zuvor getrennten Polymerketten sind nun untrennbar ineinander verhakt. Es ist eine homogene, stoffschlüssige Verbindung entstanden.

Der Schweißzyklus Schritt für Schritt (Detaillierte Analyse)

Ein kompletter Schweißzyklus, der je nach Profil und Maschine nur 1,5 bis 3 Minuten dauert, ist ein hochpräziser Vorgang, der sich in vier Phasen gliedert.

Phase 1: Profilaufnahme und Präzisions-Spannung

Die zugeschnittenen Profile (meist auf 45-Grad-Gehrung) werden in die Maschine eingelegt. Dort werden sie von pneumatischen oder hydraulischen Spannvorrichtungen fixiert. Diese Spannvorrichtungen sind von entscheidender Bedeutung: Es handelt sich um Konturbacken (Spannwerkzeuge), die als exaktes Negativ des Profilquerschnitts gefräst sind.

Warum ist das wichtig? PVC-Hohlkammerprofile sind relativ instabil. Würde man sie mit flachen Platten spannen, würden die Hohlkammern unter dem hohen Fügedruck (Phase 4) kollabieren. Die formschlüssigen Konturbacken stützen das Profil von außen und innen und gewährleisten, dass es seine Form behält. Die Profile werden auf wenige Hundertstelmillimeter genau positioniert.

Phase 2: Anwärmen (Plastifizieren) – Der Schweißspiegel

Sobald die Profile sicher gespannt sind, fährt der "Schweißspiegel" (ein oder mehrere Heizelemente) zwischen die Profilenden.

• Der Spiegel: Eine massive Metallplatte (z.B. Aluminiumguss), die elektrisch beheizt und über präzise Regler (PID-Regler) auf die exakte Solltemperatur (z.B. 250°C) gehalten wird.

• Die Beschichtung: Der Spiegel ist mit einer Antihaft-Beschichtung (meist PTFE/Teflon-Folie oder -Gewebe) überzogen. Diese ist essenziell, damit das flüssige PVC nicht am Spiegel anhaftet.

• Der Prozess: Die Profile fahren nun mit einem definierten Anwärmdruck gegen den Spiegel. Die Hitze dringt für die Dauer der Anwärmzeit (z.B. 20-40 Sekunden) in das Material ein und schmilzt es an der Oberfläche ca. 2-3 mm tief auf.

Phase 3: Die kritische Umstellzeit

Nach Ablauf der Anwärmzeit fahren die Profile wenige Millimeter vom Spiegel zurück. Der Spiegel fährt so schnell wie technisch möglich (oft in unter 2-3 Sekunden) aus der Fügezone heraus.

Diese Umstellzeit ist der kritischste Parameter des gesamten Prozesses. Die PVC-Schmelze (250°C) kühlt an der Umgebungsluft (20°C) extrem schnell ab. Bildet sich in diesen 2-3 Sekunden eine "Haut" (durch Oxidation oder Abkühlung), können die Polymerketten in der nächsten Phase nicht mehr richtig diffundieren. Das Ergebnis wäre eine "kalte Naht" – eine Verbindung, die optisch intakt aussieht, aber unter Last sofort bricht.

Phase 4: Fügen und Abkühlung (Die Nahtbildung)

Unmittelbar nachdem der Spiegel entfernt ist, fahren die beiden plastifizierten Profilenden mit hohem Fügedruck aufeinander.

• Fügen: Dieser Druck (deutlich höher als der Anwärmdruck) presst die beiden Schmelzezonen zusammen, verdrängt eventuelle Lufteinschlüsse und sorgt für die intensive Durchmischung (Interdiffusion) der Polymermoleküle.

• Schweißraupe: Durch den Fügedruck wird überschüssiges, flüssiges Material kontrolliert aus der Naht herausgequetscht. Es bildet sich die charakteristische Schweißraupe (auch Schweißwulst genannt).

• Abkühlen: Die Maschine hält die Profile unter Druck (oder einem reduzierten Haltedruck) für eine definierte Kühlzeit (z.B. 30-60 Sekunden) fixiert. In dieser Zeit kühlt die Schmelze unter die Glasübergangstemperatur ab und verfestigt sich. Ein zu frühes Entspannen würde durch die Schrumpfspannung des abkühlenden Kunststoffs die noch weiche Naht sofort aufreißen oder den gesamten Rahmen verziehen.

---

Die "Heilige Dreifaltigkeit": Steuerung der Schweißparameter

Die Qualität einer Fensterrahmen-Schweißnaht wird nicht durch die Maschine allein bestimmt, sondern durch das exakte Zusammenspiel von drei Parametern. Diese müssen für jedes Profilsystem (unterschiedliche Wandstärken, Kammeranzahl, Materialrezepturen) exakt ermittelt und in der Maschinensteuerung (SPS/CNC) als "Rezept" hinterlegt werden.

Parameter 1: Temperatur

Die Spiegeltemperatur ist entscheidend.

• Zu hoch: Das PVC "verbrennt". Es zersetzt sich thermisch, Salzsäure (HCl) kann freigesetzt werden, das Material wird spröde und verfärbt sich (braun/gelb). Die Naht ist unbrauchbar.

• Zu niedrig: Das Material wird nicht ausreichend plastifiziert. Es kommt zu keiner vollständigen Diffusion. Das Ergebnis ist die gefürchtete "kalte Naht", die keine Festigkeit aufweist.

Parameter 2: Zeit

Die Zeitsteuerung ist ein Balanceakt.

• Anwärmzeit: Muss lang genug sein, um die Wärme 2-3 mm tief ins Material zu bringen, aber kurz genug, um ein Verbrennen zu verhindern.

• Umstellzeit: Muss so kurz wie technisch irgend möglich sein (siehe oben).

• Kühlzeit: Muss lang genug sein, damit die Naht unter Druck vollständig aushärtet und der Rahmen formstabil ist.

Parameter 3: Druck

Es werden zwei unterschiedliche Drücke verwendet.

• Anwärmdruck: Ein relativ geringer Druck, der nur sicherstellt, dass das Profil vollflächig am Spiegel anliegt, um eine optimale Wärmeübertragung zu gewährleisten.

• Fügedruck: Ein sehr hoher Druck, der die beiden Schmelzen intensiv vermischt und die Endfestigkeit der Naht definiert. Ist er zu hoch, wird zu viel Material verdrängt ("verhungerte Naht"); ist er zu niedrig, ist die Diffusion unvollständig.

Die Bedeutung der "Profilrezepte"

Kein Profil ist wie das andere. Ein massives 7-Kammer-System mit 88 mm Bautiefe benötigt ein völlig anderes "Rezept" (längere Anwärmzeit) als ein schlankes 3-Kammer-Renovierungsprofil. Selbst die Farbe spielt eine Rolle (dunkle Profile speichern Wärme anders). Moderne Schweißmaschinen speichern hunderte dieser Rezepte, die vom Bediener per Knopfdruck oder automatisch per Barcode-Scan geladen werden.

---

Typen von Schweißmaschinen für Fensterrahmen: Für jeden Betrieb die richtige Lösung

Der Markt ist stark segmentiert und bietet für jede Betriebsgröße, von der Ein-Mann-Werkstatt bis zum vollautomatisierten Industriebetrieb, die passende Technologie.

Einkopf-Schweißmaschinen (1-Kopf)

Dies ist die Basisversion. Sie besitzt nur ein Schweißaggregat.

• Funktionsweise: Um einen Rahmen (4 Ecken) zu schweißen, muss der Bediener vier separate Schweißvorgänge durchführen (Ecke 1, Profil drehen, Ecke 2 usw.).

• Vorteile: Geringste Anschaffungskosten, kleiner Platzbedarf, extreme Flexibilität. Moderne Einkopf-Maschinen können oft stufenlos Winkel von 30° bis 180° schweißen und sind daher ideal für den Sonderbau (Schrägfenster, Bögen, Giebel).

• Nachteile: Sehr geringe Produktivität, hohe Lohnkosten pro Einheit. Die Maßhaltigkeit und Winkelgenauigkeit des fertigen Rahmens hängen stark von der Präzision der Zuschnitte und der Sorgfalt des Bedieners ab.

• Einsatz: Kleinbetriebe, Reparaturbetriebe, Sonderbau-Abteilungen in Großbetrieben.

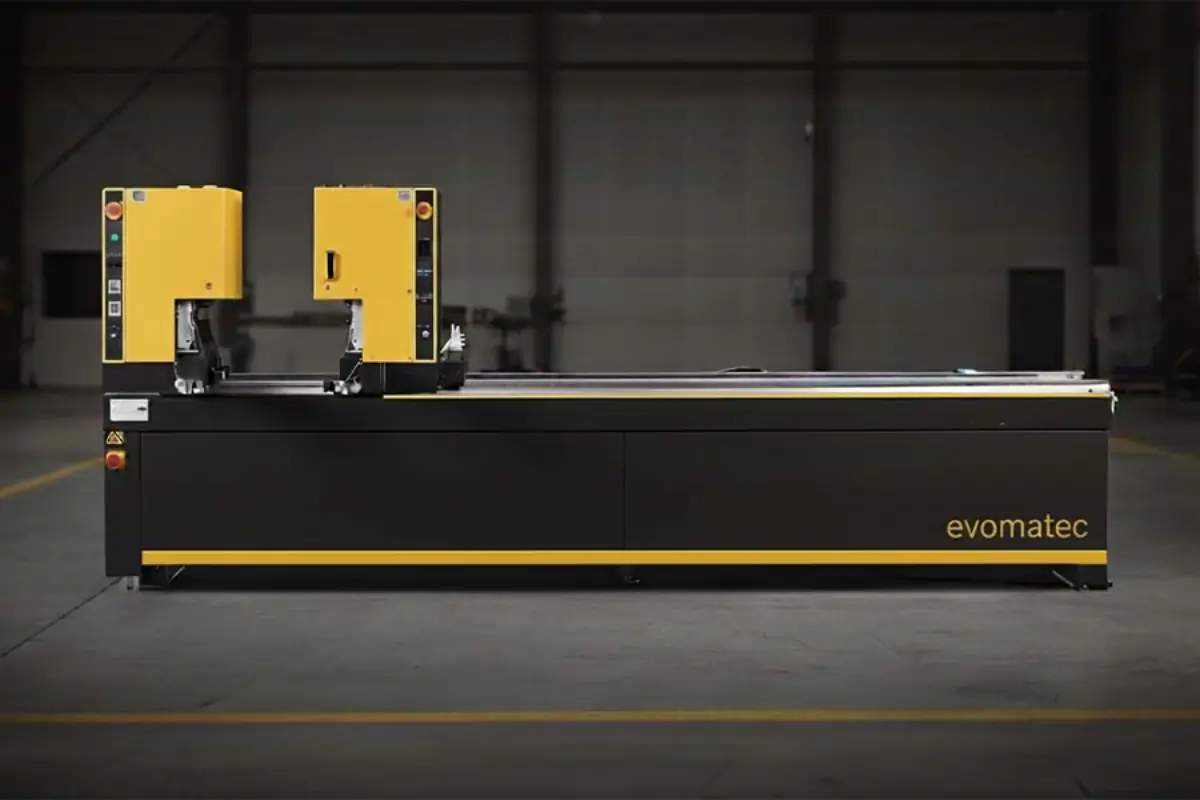

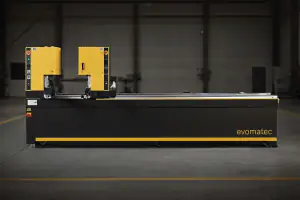

Zweikopf-Schweißmaschinen (2-Kopf)

Der flexible Mittelweg, oft in zwei Varianten:

1. V-Schweißung (Eckschweißung): Zwei Aggregate im 90-Grad-Winkel, die eine Ecke fügen.

2. Parallelschweißung (Kämpferschweißung): Zwei Aggregate, die parallel zueinander arbeiten, ideal zum Einschweißen von Mittelsprossen (Kämpfern) oder T-Verbindungen.

• Vorteile: Deutlich schneller als Einkopf-Maschinen, dabei aber flexibler und günstiger als Vierkopf-Modelle.

• Nachteile: Für einen geschlossenen Rahmen sind immer noch mindestens zwei Arbeitsgänge nötig (z.B. zwei U-Hälften schweißen, dann diese schließen).

• Einsatz: Mittelständische Betriebe (KMU), die eine höhere Produktivität benötigen, aber die Investition oder Auslastung einer Vierkopf-Maschine scheuen.

Vierkopf-Schweißmaschinen (4-Kopf) – Der Industriestandard

Die mit Abstand am häufigsten eingesetzte Maschine in der industriellen Fensterrahmen-Fertigung.

• Funktionsweise: Vier Schweißaggregate sind im Quadrat angeordnet. Der Bediener (oder ein Automat) legt alle vier zugeschnittenen Profile des Rahmens gleichzeitig ein. Die Maschine spannt, positioniert und schweißt alle vier Ecken simultan in einem einzigen Arbeitszyklus.

• Vorteile: Extrem hohe Produktivität (Taktzeiten oft unter 2-3 Minuten pro komplettem Rahmen). Unübertroffene Präzision, Maßhaltigkeit und Winkelgenauigkeit, da der Rahmen als Ganzes gespannt und gefügt wird.

• Nachteile: Hohe Investitionskosten, großer Platzbedarf, geringere Flexibilität bei Sonderwinkeln (obwohl moderne Maschinen auch dies oft variabel beherrschen).

• Einsatz: Industrielle Fensterhersteller mit mittlerer bis hoher Produktionsmenge.

Sechs- und Achtkopf-Maschinen (6-Kopf / 8-Kopf)

Die Hochleistungsklasse für die Massenproduktion.

• Funktionsweise: Eine Sechskopf-Maschine kann beispielsweise einen Rahmen inklusive eines fest eingeschweißten Kämpfers (Mittelsprosse) in einem Zyklus fertigen. Achtkopf-Maschinen können zwei kleinere Flügelrahmen gleichzeitig oder komplexe Türrahmen (z.B. mit zwei Kämpfern) schweißen.

• Vorteile: Höchster möglicher Output pro Zeiteinheit.

• Nachteile: Extrem hohe Investition, sehr geringe Flexibilität, rentabel nur bei riesigen Stückzahlen gleicher Typen.

• Einsatz: Großindustrie, Objektfertiger.

Horizontale vs. Vertikale Schweißsysteme

Zusätzlich zur Kopfzahl unterscheidet man die Ausrichtung:

• Horizontal (Standard): Die Profile liegen flach. Dies ist die gängigste Bauweise, da sie ergonomisch zu beschicken ist und sich gut in flache Produktionslinien einfügt.

• Vertikal: Die Profile stehen senkrecht. Diese Bauweise ist oft platzsparender und lässt sich hervorragend in automatisierte Logistikkonzepte mit Pufferspeichern und Transportwagen integrieren.

---

Die Revolution der Ästhetik: Nullfugen-Technologie (V-Perfect)

Die größte Innovation der letzten 15 Jahre im Bereich der Schweißmaschinen für Fensterrahmen war die Antwort auf eine ästhetische Herausforderung: farbige und folierte Profile.

Das Problem: Die "Putznut" bei farbigen Profilen

Der Marktanteil von weißen PVC-Profilen ist rückläufig, während Trendfarben (z.B. Anthrazitgrau) und Holzdekor-Folien boomen. Dies stellte die traditionelle Schweißtechnik vor ein massives Problem.

1. Das Problem: Beim traditionellen Schweißen entsteht eine Schweißraupe (Materialüberstand, z.B. 2 mm hoch).

2. Der Folgeschritt: Diese Raupe wird im nächsten Arbeitsschritt von einem Eckputzautomaten abgefräst.

3. Das Dilemma: Der Fräser entfernt nicht nur die Raupe, sondern auch die darunterliegende Folie oder Farbschicht.

4. Das Ergebnis: Eine unschöne, blanke (oft weiße oder braune) "Putznut" an der Gehrung, die die hochwertige Optik komplett zerstört.

Die jahrzehntelange "Lösung" war ein teurer, manueller und fehleranfälliger Prozess: Das Nachkolorieren der Ecke mit einem speziellen Lackstift (Korrekturstift).

Funktionsprinzipien der Nullfuge (Nahtloses Schweißen)

Die "Nullfugen"-Technologie (oft auch V-Perfect, Nahtlos-Schweißen oder konturfolgendes Schweißen genannt) löst dieses Problem, indem die Schweißraupe an den sichtbaren Außenseiten gar nicht erst unkontrolliert entsteht.

Es gibt unterschiedliche technische Ansätze, die oft kombiniert werden:

1. Mechanische Begrenzung (z.B. 0,2 mm): Die einfachste Form. Am Schweißspiegel oder an den Spannbacken sind Klingen oder Begrenzer angebracht, die die Schmelze beim Fügen auf ein Minimum (z.B. 0,2 mm) begrenzen. Es bleibt eine winzige, kaum sichtbare Naht, die nicht mehr breitflächig verputzt werden muss.

2. Umformung/Verdrängung: Hochentwickelte Maschinen nutzen bewegliche Werkzeuge (Schieber, Klingen), die das plastifizierte Material während des Fügeprozesses aktiv nach innen (in die Hohlkammern) oder in definierte, nicht sichtbare Bereiche (z.B. Dichtungsnut) verdrängen.

3. Thermisches Formen: Bei diesem Ansatz wird die Gehrung (der V-Schnitt) perfekt zusammengeführt. Speziell geformte, oft beheizte Werkzeuge "bügeln" die Ecke während des Abkühlvorgangs. Die Folie wird dabei an der Kante leicht umgeformt und trifft perfekt aufeinander.

Vorteile der nahtlosen Ecke

Das Ergebnis ist eine optisch makellose Ecke, die aussieht, als wäre sie aus einem Guss oder wie eine perfekte Gehrung bei einem Holzfenster.

• Für den Hersteller: Wegfall der manuellen Nacharbeit (Lackstifte), enorme Einsparung von Lohnkosten, Steigerung der Prozesssicherheit, Produktion eines Premium-Produkts.

• Für den Endkunden: Deutlich überlegene Ästhetik, höhere Wertigkeit des Fensters, leichtere Reinigung (keine Putznut, in der sich Schmutz sammelt).

Unternehmen wie Evomatec haben die Entwicklung solcher präzisen und prozesssicheren Maschinenlösungen vorangetrieben, um Fensterherstellern den Zugang zu dieser marktführenden Technologie zu ermöglichen.

---

Der systemische Kontext: Die Schweiß-Putz-Linie

Eine Schweißmaschine für Fensterrahmen arbeitet in der industriellen Fertigung nie allein. Sie ist der Taktgeber und das Herzstück einer integrierten "Schweiß-Putz-Linie".

Warum die Schweißmaschine selten allein arbeitet

Wie erwähnt, muss die Schweißraupe (Schweißwulst) entfernt werden. Selbst bei Nullfugen-Maschinen, die die äußere Sichtkante perfektionieren, entsteht im Inneren des Rahmens (im Glasfalz, im Beschlagsfalz, in den Dichtungsnuten) weiterhin eine Schweißraupe.

Der Eckputzautomat (Verputzmaschine): Die unverzichtbare Ergänzung

Direkt nach der Schweißmaschine (oft durch einen Kühltisch oder ein automatisches Wende- und Transportsystem getrennt) folgt der Eckputzautomat (oder CNC-Eckenreiniger).

Dieser Automat spannt den Rahmen und reinigt die frische Ecke.

• Funktionale Reinigung: Spezielle Messer (Innen-Eck-Messer) fahren in die Profilnuten und schneiden die innere Raupe heraus, damit später Glas, Dichtungen und Beschläge (Schließmechanismen) problemlos montiert werden können.

• Ästhetische Reinigung (traditionell): Bei Maschinen ohne Nullfuge fräst ein Konturfräser die äußere Schweißraupe ab und erzeugt die (unerwünschte) Putznut.

Taktzeit-Optimierung: Das Nadelöhr der Produktion

Die Effizienz der gesamten Linie hängt davon ab, wie gut Schweißmaschine und Putzautomat aufeinander abgestimmt sind. Die Taktzeit der Schweißmaschine (z.B. 2-3 Minuten für einen Rahmen) gibt den Takt für die gesamte Linie vor. Der Eckputzer muss in derselben Zeit alle vier Ecken reinigen können, bevor der nächste Rahmen von der Schweißmaschine kommt.

---

Qualitätssicherung, Wartung und Sicherheit

Eine Schweißmaschine für Fensterrahmen ist eine Präzisionsanlage. Sie liefert nur dann konstant hochwertige Ergebnisse, wenn sie optimal gewartet und kalibriert ist.

Typische Schweißfehler und ihre Ursachen (Fehleranalyse)

Die Qualitätssicherung im Schweißprozess zielt darauf ab, drei Hauptfehler zu vermeiden:

• "Kalte Naht" (Mangelnde Festigkeit): Die Naht bricht bei geringer Belastung. Die Bruchfläche sieht spröde oder "kristallin" aus, nicht zäh.

  • Ursache: Temperatur zu niedrig, Anwärmzeit zu kurz oder (sehr häufig) Umstellzeit zu lang (Schmelze an der Luft abgekühlt).

• "Verbrannte Naht" (Optischer Mangel): Das PVC an der Naht verfärbt sich (gelb/braun) und wird spröde.

  • Ursache: Temperatur zu hoch oder Anwärmzeit zu lang. Das Material zersetzt sich thermisch.

• "Winkelfehler/Verzug" (Maßfehler): Der fertige Rahmen ist nicht exakt 90 Grad oder die Maße stimmen nicht.

  • Ursache: Maschine mechanisch dejustiert (nicht exakt kalibriert), Profile falsch gespannt (z.B. durch verschmutzte Konturbacken), Kühlzeit zu kurz (Rahmen verzieht sich beim Entnehmen).

Wartung von Verschleißteilen (PTFE-Folie, Spannwerkzeuge)

Die häufigsten Fehlerquellen sind Verschleiß und Verschmutzung.

• PTFE (Teflon): Die Antihaftbeschichtung (meist eine Folie) der Schweißspiegel ist das wichtigste Verschleißteil. Sie muss täglich kontrolliert und gereinigt werden. Anhaftungen von verbranntem PVC führen zu schlechter Wärmeübertragung und optischen Mängeln. Die Folie muss regelmäßig gewechselt werden.

• Spannbacken (Konturbacken): PVC-Staub und Späne setzen sich in den Konturen fest. Das Profil liegt nicht mehr exakt an, was zu Maßfehlern führt.

• Führungen und Pneumatik/Hydraulik: Alle beweglichen Teile müssen leichtgängig und präzise sein. Der Pneumatikdruck muss konstant sein, um die Anwärm- und Fügedrücke exakt zu halten.

CE-Konformität und Betriebssicherheit im Maschinenbau

Industrielle Schweißmaschinen bergen erhebliche Risiken: Temperaturen über 250 °C, hohe Drücke (oft mehrere Tonnen Fügekraft) und sich schnell bewegende, schwere Baugruppen. Die Einhaltung der europäischen Maschinenrichtlinie (CE-Konformität) ist daher nicht verhandelbar.

Dazu gehören Schutzeinhausungen, Lichtschranken, Zweihandbedienungen (beim Einlegen) und redundante Not-Halt-Systeme. Gerade bei der Abnahme oder Modernisierung solcher Industrieanlagen ist höchste Expertise gefragt. Aufgrund unserer weitreichenden Erfahrung aus einer Vielzahl von Kundenprojekten können wir gewährleisten, dass jede Inspektion mit maximaler Sorgfalt hinsichtlich der Fertigungsqualität und der CE-konformen Anlagensicherheit durchgeführt wird.

---

Wirtschaftlichkeitsbetrachtung: Kosten und Amortisation (ROI)

Die Anschaffung einer Schweißmaschine für Fensterrahmen ist eine der größten Einzelinvestitionen für einen Fensterbaubetrieb.

Anschaffungskosten (CAPEX): Von Einkopf bis zur Linie

Die Preisspanne ist gewaltig und hängt von der Kopfzahl, dem Automatisierungsgrad und der Technologie (Nullfuge ja/nein) ab:

• Gebrauchte Einkopf-Maschinen: Ab wenigen tausend Euro.

• Neue, hochwertige Einkopf-Maschinen (winklverstellbar): ca. 15.000 – 30.000 Euro.

• Neue Zweikopf-Maschinen: ca. 35.000 – 70.000 Euro.

• Neue Vierkopf-Schweißmaschinen (Standard, traditionell): ca. 90.000 – 160.000 Euro.

• Integrierte Schweiß-Putz-Linie (4-Kopf, Nullfuge, Automatisierung): 250.000 – 500.000 Euro oder mehr.

Betriebskosten (OPEX): Energie, Personal und Wartung

Die Investition ist nur ein Teil der Gleichung. Laufende Kosten umfassen:

• Energie: Das Aufheizen der massiven Schweißspiegel ist der größte Energiefresser. Moderne Maschinen haben optimierte Heizzyklen, aber der Bedarf bleibt signifikant.

• Personal: Hier liegt die größte Ersparnis. Eine Vierkopf-Linie benötigt (im Idealfall) nur einen Bediener für das Beschicken und Überwachen, während die gleiche Produktion auf Einkopf-Maschinen ein Vielfaches an Personal binden würde.

• Verschleißteile: Regelmäßiger Wechsel von PTFE-Folien, Messern und Fräsern am Eckputzautomaten.

Amortisationsrechnung (ROI): Ein Praxisbeispiel

Ein Betrieb möchte 50 Fenstereinheiten (Rahmen) pro Tag (8-Stunden-Schicht) fertigen.

• Szenario 1: Einkopf-Maschine

  • Ein Zyklus pro Ecke: ca. 3-4 Minuten (inkl. Handling).

  • Pro Rahmen (4 Ecken): ca. 12-16 Minuten.

  • Für 50 Rahmen: 600 - 800 Minuten.

  • Ergebnis: Nicht in einer 8-Stunden-Schicht (480 Min.) mit einer Maschine schaffbar. Es bräuchte mindestens zwei Maschinen und zwei Bediener.

• Szenario 2: Vierkopf-Maschine

  • Ein Zyklus pro Rahmen (4 Ecken simultan): ca. 3 Minuten (inkl. Handling).

  • Für 50 Rahmen: 150 Minuten.

  • Ergebnis: Die Maschine ist nur ca. 3 Stunden ausgelastet. Ein Bediener schafft die 50 Einheiten problemlos und hat Zeit für andere Aufgaben (z.B. Logistik, Qualitätskontrolle).

Die Investition in die Vierkopf-Maschine amortisiert sich hier extrem schnell, allein durch die Einsparung von mindestens einer Arbeitskraft und der Möglichkeit, die Produktion jederzeit zu verdreifachen.

Neukauf vs. Gebrauchtmarkt: Worauf ist zu achten?

Der Gebrauchtmarkt ist eine valide Option für Betriebe mit kleinerem Budget. Jedoch birgt er Risiken:

• Mechanischer Verschleiß: Führungen und Spindeln können ausgeschlagen sein, was zu Maßungenauigkeiten führt.

• Veraltete Steuerung: Ersatzteile für alte SPS-Generationen sind oft nicht mehr verfügbar.

• Technologie: Gebrauchte Maschinen bieten selten Nullfugen-Technologie.

• Sicherheit: Oft entsprechen alte Maschinen nicht mehr den aktuellen CE-Sicherheitsstandards.

Gerade bei der Abnahme von Gebrauchtmaschinen ist Expertise gefragt. Dank unseres tiefgreifenden Wissens aus einer Vielzahl von Kundenprojekten können wir sicherstellen, dass jede Inspektion einer Gebrauchtmaschine mit höchster Sorgfalt hinsichtlich Qualität und CE-konformer Sicherheit durchgeführt wird, um Fehlinvestitionen zu vermeiden.

---

Die Schweißmaschine für Fensterrahmen in der Industrie 4.0

Die moderne Fensterfertigung ist digital. Die Schweißmaschine ist keine Insel mehr, sondern ein voll integrierter Bestandteil einer "Smart Factory".

Vernetzung mit ERP- und PPS-Systemen

Der Produktionsauftrag (Maße, Profiltyp, Farbe, Stückzahl) wird im Büro (ERP-System) erstellt und digital direkt an die Steuerung der Schweißmaschine gesendet. Die Maschine stellt sich (bei Vierkopf-Modellen) automatisch auf die korrekten Maße ein und lädt das passende Schweißrezept.

Automatische Profilerkennung und Datenerfassung

Oft sind die zugeschnittenen Profile mit Barcode-Etiketten versehen. Ein Scanner an der Maschine liest den Code, identifiziert das Profil und lädt automatisch das korrekte Schweißprogramm. Gleichzeitig sendet die Maschine Statusdaten (OEE, Stückzahlen, Störungen) zurück an das ERP-System. Dies ermöglicht eine lückenlose Rückverfolgbarkeit und eine Echtzeit-Produktionsüberwachung.

Predictive Maintenance (Vorausschauende Wartung) und Fernservice

Moderne Maschinen überwachen sich selbst. Sie zählen die Zyklen der PTFE-Folie und melden, wann ein Wechsel nötig ist, bevor die Qualität leidet (Predictive Maintenance). Über eine Online-Anbindung können Servicetechniker (z.B. von Evomatec) per Ferndiagnose auf die Steuerung zugreifen, Fehler analysieren und oft direkt beheben, ohne teure Anfahrtszeiten.

---

Zukunftsperspektiven und Trends

Die Entwicklung der Schweißmaschine für Fensterrahmen ist nicht abgeschlossen. Die nächsten Trends zeichnen sich bereits deutlich ab und werden die Fensterproduktion weiter verändern.

Vollautomatisierung und Robotik (Mannlose Fertigung)

Der nächste Schritt ist die "mannlose" Schweißzelle. Roboterarme legen die Profile von der Säge in die Schweißmaschine ein, entnehmen den fertigen Rahmen, übergeben ihn an den Eckputzautomaten und stapeln ihn auf Transportwagen.

Energieeffizienz und Nachhaltigkeit (Schweißen von Rezyklaten)

Angesichts steigender Energiekosten wird die Effizienz der Heizelemente optimiert (z.B. schnellere Aufheizzeiten, bessere Isolierung). Ein weiterer Trend ist die prozesssichere Verschweißung von Profilen mit Rezyklatkern. Diese Profile (außen Neumaterial, innen Recycling-PVC) haben ein anderes Schmelzverhalten und stellen hohe Anforderungen an die Temperaturregelung.

KI-gestützte Prozessoptimierung und Qualitätskontrolle

Die Zukunft ist die selbstoptimierende Maschine. Kamerasysteme (optische Inspektion) könnten die Bildung der Schweißraupe oder die fertige Nullfuge in Echtzeit überwachen. Eine Künstliche Intelligenz (KI) könnte Abweichungen (z.B. durch eine fehlerhafte Materialcharge) erkennen und die Schweißparameter während des Prozesses dynamisch nachjustieren, um ein perfektes Ergebnis zu garantieren.

Neue Fügetechnologien jenseits des Spiegelschweißens?

Obwohl das Spiegelschweißen dominiert, wird an Alternativen geforscht. Insbesondere das Laserschweißen von Kunststoffen bietet Potenzial für extrem feine Nähte, ist aber für die komplexen Geometrien und das Material PVC (das Laserlicht schlecht absorbiert) noch extrem teuer und technisch herausfordernd.

---

Die richtige Maschine auswählen: Eine strategische Entscheidung

Die Investition in eine Schweißmaschine für Fensterrahmen ist eine komplexe Entscheidung, die die Wettbewerbsfähigkeit eines Betriebs für ein Jahrzehnt und mehr definiert.

Bedarfsanalyse: Stückzahl, Flexibilität, Ästhetik

Die Auswahl hängt von drei Hauptfaktoren ab:

1. Stückzahl (Produktivität): Wie viele Einheiten pro Schicht? Dies definiert die Kopfzahl (1, 2 oder 4).

2. Flexibilität: Werden viele Sonderformen (Schrägen, Bögen) oder Standard-Rechtecke gefertigt?

3. Ästhetik (Marktpositionierung): Werden farbige/folierte Profile verarbeitet? Dann ist die Nullfugen-Technologie ein Muss.

Die Wichtigkeit eines erfahrenen Partners

Die Auswahl der richtigen Maschine und deren Integration in bestehende Abläufe erfordert tiefes Prozessverständnis. Ein erfahrener Partner wie Evomatec analysiert nicht nur die Maschine selbst, sondern den gesamten Workflow, von der Säge bis zur Logistik.

Service und Support als entscheidender Faktor

Eine Maschine, die stillsteht, produziert keinen Umsatz. Ein schneller und kompetenter Service, eine zuverlässige Ersatzteilversorgung und eine fundierte Schulung der Bediener sind mindestens so wichtig wie die Maschine selbst. Unsere langjährige Projekterfahrung ist Ihr Garant dafür, dass wir bei allen Service-Einsätzen und Inbetriebnahmen mit maximaler Sorgfalt die Einhaltung von Qualitätsstandards und CE-konformer Sicherheit überprüfen.

---

FAQ – Häufig gestellte Fragen

Was ist der Unterschied zwischen einer Vierkopf- und einer Einkopf-Schweißmaschine?

Eine Einkopf-Schweißmaschine schweißt nur eine Ecke auf einmal. Der Bediener muss den Rahmen viermal manuell positionieren. Sie ist langsam, aber flexibel (ideal für Sonderwinkel) und günstig. Eine Vierkopf-Schweißmaschine schweißt alle vier Ecken eines Fensterrahmens gleichzeitig (simultan) in einem Arbeitsgang. Sie ist extrem schnell, präzise in der Maßhaltigkeit und der Standard für die industrielle Serienfertigung.

Was bedeutet "Spiegelschweißen" (Heizelementschweißen) bei Fensterrahmen?

Spiegelschweißen ist das Standardverfahren zum Fügen von PVC-Fensterrahmen. Dabei wird ein "Schweißspiegel" (ein flächiges, PTFE-beschichtetes Heizelement) auf eine exakte Temperatur (z.B. 240-260 °C) erhitzt. Die beiden Profilenden werden gegen diesen Spiegel gedrückt, bis sie plastifizieren (aufschmelzen). Der Spiegel wird dann schnell entfernt und die beiden geschmolzenen Enden werden unter Druck zusammengefügt, bis sie abkühlen und eine untrennbare, homogene Verbindung bilden.

Warum ist die "Nullfugen"-Technologie bei farbigen Fensterrahmen wichtig?

Beim traditionellen Schweißen entsteht eine "Schweißraupe" (Materialüberstand). Diese muss bei farbigen oder folierten Profilen (z.B. Holzoptik) abgefräst werden, was die Farbe oder Folie an der Ecke zerstört und den (oft weißen) Kern des Profils freilegt. Diese unschöne Stelle muss mühsam manuell mit Lackstiften nachbessert werden. Die Nullfugen-Technologie (z.B. V-Perfect) ist ein modernes Schweißverfahren, das die Schweißraupe an der Sichtseite gezielt nach innen verdrängt oder formt. Es entsteht eine optisch nahtlose, saubere Ecke, die keine manuelle Nacharbeit erfordert.

---

---

Kostenlose Beratung anfordern www.evomatec.com
