ALUMINIUMPROFIL STABBEARBEITUNGSZENTRUM EVOG800

‹ ›

Aluminium Bearbeitungszentrum für Aluminiumprofile EVOG800 – CNC Profilbearbeitungszentrum (4-Achsen)

Präzision, Effizienz und Flexibilität für die industrielle Aluminiumprofilbearbeitung

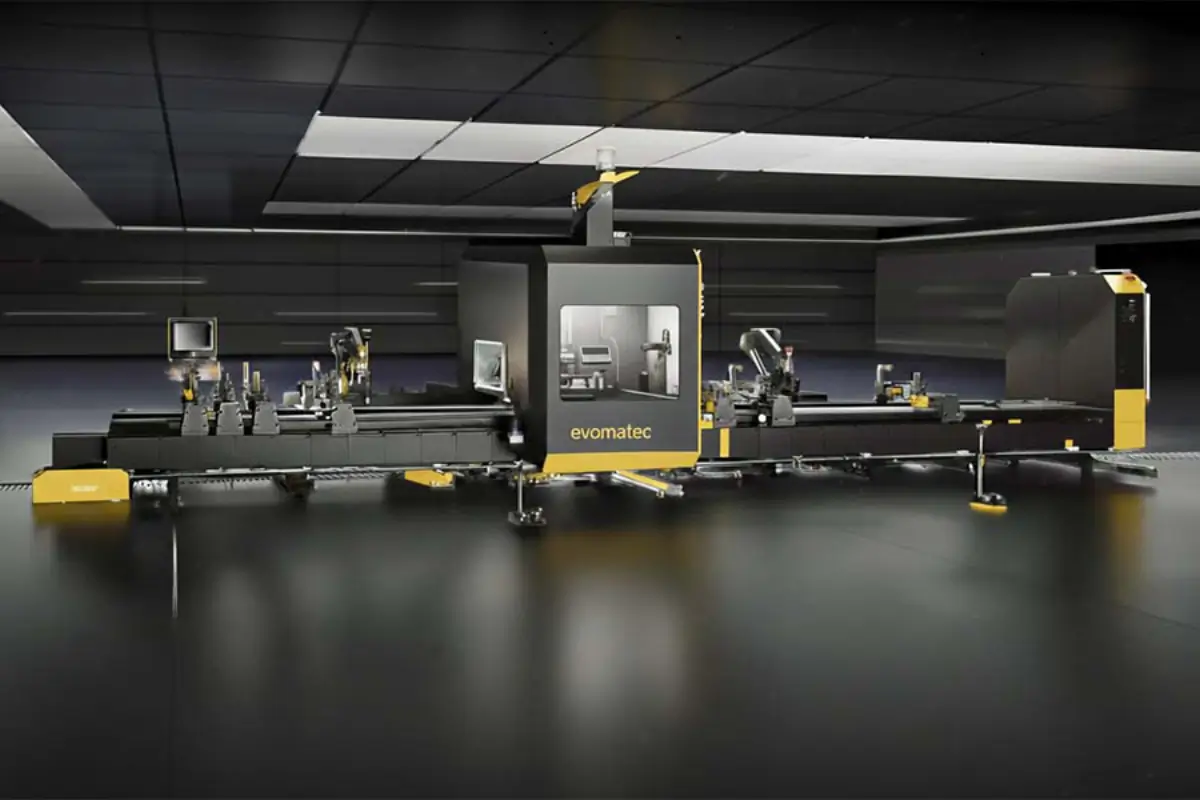

Das EVOG800 CNC-Profilbearbeitungszentrum von EVOMATEC repräsentiert die neueste Generation automatisierter Bearbeitungssysteme für Aluminium-, PVC-, Leichtmetall- und Stahlprofile.
Mit 4 servo-gesteuerten Achsen, einer drehbaren Spindel zwischen -90° und +90° und einer Arbeitsfläche von 580 × 290 mm ist die EVOG800 die ideale Lösung für präzise und vielseitige Bearbeitungsprozesse – von Fräs- und Bohrarbeiten über Entwässerungskanalöffnungen, Markierungen bis hin zum Stirnfräsen.

Dank der hohen Dynamik, des automatischen Werkzeugwechslers und der intelligenten Spannsysteme bietet die EVOG800 maximale Produktivität bei minimalem Bedienaufwand – perfekt für Unternehmen im Fensterbau, Türenbau, Fassadenbau und der industriellen Metallverarbeitung.

Fortschrittliche Technologie für höchste Leistung

Die EVOG800 kombiniert modernste CNC-Technik mit hoher Effizienz und Präzision.
Die 9-kW-Hochleistungsspindel mit automatischem Werkzeugwechsler (ATC) bewältigt komplexe Bearbeitungsaufgaben mühelos und ermöglicht kontinuierliche Produktionsprozesse.
Das automatische Werkzeugmagazin mit 20 Werkzeugplätzen, das sich synchron mit dem Portal bewegt, verkürzt Rüstzeiten und steigert den Durchsatz.

Ein optionales automatisches Schmiersystem sorgt für optimale Wartung der Achsen und verlängert die Lebensdauer aller Antriebskomponenten.
Zusätzlich gewährleistet die geschlossene Schutzkabine mit Sicherheitsbarrieren eine sichere und saubere Bearbeitungsumgebung.

Technische Hauptmerkmale der EVOG800

Bearbeitungskapazität

• X-Achse (Längsrichtung): 8000 mm (optional erweiterbar)

• Y-Achse (Querrichtung): 580 mm

• Z-Achse (Vertikal): 290 mm

• A-Achse (Spindelwinkel): -90° bis +90°

Positioniergeschwindigkeit

• X-Achse: 84 m/min

• Y-Achse: 75 m/min

• Z-Achse: 40 m/min

• A-Achse (Rotation): 100°/s

Elektrische Spezifikationen

• Gesamtleistung: 18,3 kW

• Frequenz: 50–60 Hz

• Spannung: 400 V, 3N PE AC

Spindelsystem

• Spindelleistung: 9 kW

• Werkzeugaufnahme: ISO 30

• Kühlung: Elektrolüfter

• Maximale Drehzahl: 24.000 U/min

Werkzeugmagazin

• Automatischer Werkzeugwechsler (ATC): Regenschirmtyp

• Kapazität: 20 Werkzeuge

• Automatische Werkzeugvermessung: integriert

• Max. Sägeblattdurchmesser: 180 mm

Steuerung & Softwareintegration

• Industrie-PC mit 15″ Touchscreen

• Barcode-Scanner für automatische Programmauswahl

• Camquix CAM Software serienmäßig integriert

• CadXtract CAD/CAM optional

• Datenübertragung: Ethernet, USB, Fernwartung

Pneumatik & Luftsystem

• Betriebsdruck: 6–8 Bar

• Gewindeschneidkapazität: M8

• FESTO Pneumatiksystem: optional

Profilpositionierung & Bearbeitungsbereich

• Pneumatische Profilreferenzausrichtung rechts & links

• Standardspannvorrichtungen: 8 (optional bis 10)

• Servo-gesteuerte Spannvorrichtungspositionierung: optional

• Automatische Schmierung & Späneabsaugung: optional

Industrielle Vorteile der EVOG800 CNC-Technologie

Höchste Präzision und Geschwindigkeit

Die EVOG800 bietet wiederholgenaue Bearbeitungen mit einer Toleranz von ±0,1 mm.
Dank der servo-synchronisierten Achsenbewegung und der automatisierten Werkzeugverwaltung reduziert sie Taktzeiten und steigert den Produktionsdurchsatz erheblich.

Maximale Produktivität und Benutzerfreundlichkeit

Das automatische Spannsystem sorgt für sichere Fixierung der Profile, während die intelligente CAM-Integration die Programmierung vereinfacht.
Alle Achsen sind digital gesteuert und ermöglichen schnelle Bewegungsabläufe mit hoher Laufruhe.

Langlebigkeit und Sicherheit

Die robuste Maschinenstruktur aus hochfestem Guss, das geschlossene Schutzgehäuse und das automatische Schmiersystem gewährleisten eine lange Lebensdauer und reduzierte Wartungskosten.

Einsatzbereiche der EVOG800

Fensterbau

• Präzises Fräsen, Bohren und Schneiden von Rahmen- und Flügelprofilen

• Bearbeitung von Entwässerungs- und Verriegelungskanälen

Türenbau

• Hochpräzise Endbearbeitung von Türrahmenprofilen und Schlossgehäusen

Fassadenbau

• Großformatige Profile, winkelverstellbare Fräsungen und Gehrungsschnitte

Metallbau & Leichtmetallverarbeitung

• CNC-Bearbeitung von Sonderprofilen, Aluminiumkonstruktionen und Stahlprofilen

Warum EVOMATEC?

EVOMATEC steht für technologische Exzellenz, industrielle Zuverlässigkeit und nachhaltige Produktivität.
Unsere CNC-Maschinen sind auf maximale Leistung und Präzision in der Aluminiumprofilbearbeitung ausgelegt.
Mit kontinuierlicher Forschung, hochwertigen Komponenten und benutzerfreundlicher Software bietet EVOMATEC alles, was moderne Fertigungsbetriebe für effiziente und präzise Aluminiumprofilbearbeitung benötigen.

Vorteile im Überblick:

• Servo-gesteuerte 4-Achsen-Technologie

• Automatischer Werkzeugwechsel mit 20 Plätzen

• Präzision ±0,1 mm

• Bearbeitungslängen bis 8 Meter

• Kompatibel mit CAM- und CAD-Systemen

• Energieeffizient und wartungsarm

Fazit – Zukunftssichere Aluminiumprofilbearbeitung mit der EVOG800

Das EVOG800 CNC-Profilbearbeitungszentrum von EVOMATEC vereint Präzision, Leistung und Automation in einer einzigen Maschine.
Dank der 4-Achsen-Steuerung, der 9-kW-Spindel, der flexiblen Werkzeugverwaltung und der Industrie-4.0-kompatiblen Softwareintegration ist die EVOG800 die optimale Lösung für moderne Fertigungsbetriebe, die höchste Anforderungen an Qualität, Geschwindigkeit und Zuverlässigkeit stellen.

EVOG800 – Ihr Schlüssel zu effizienter, präziser und zukunftssicherer Aluminiumprofilbearbeitung.
