ALUMINIUM STABBEARBEITUNGSZENTRUM UND SCHNEIDZENTRUM EVOAIIC

Aluminium Stabbearbeitungszentrum und Schneidzentrum EVOAIIC – CNC Aluminium-Profil-Bearbeitungs- und Schneidzentrum (8 Achsen Servo-System)

Präzision, Geschwindigkeit und Automation in der Aluminiumprofilbearbeitung

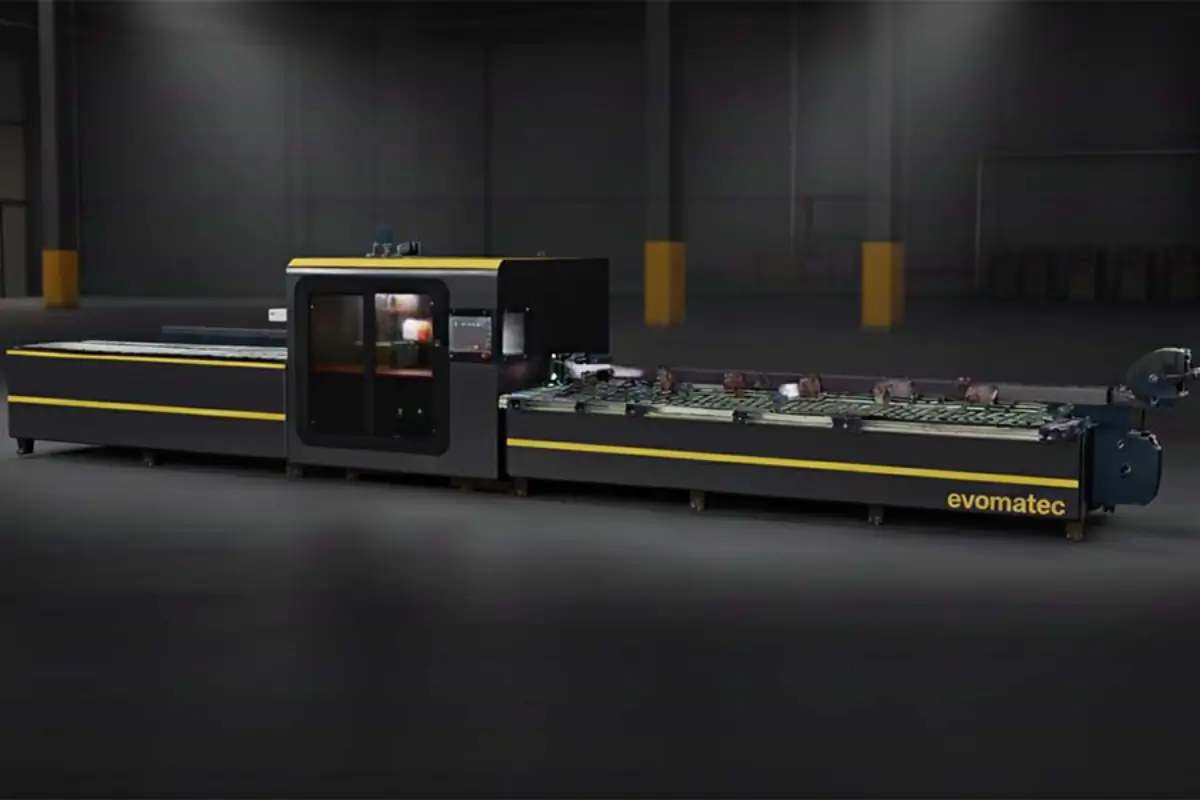

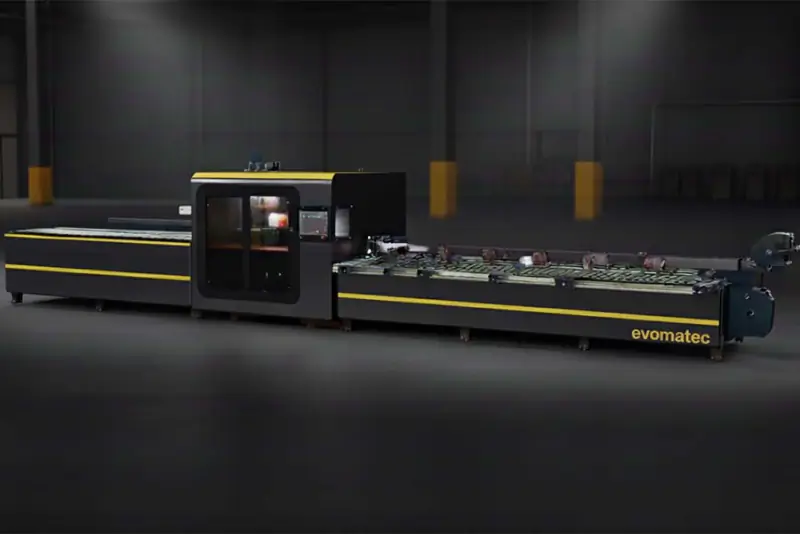

Das EVOAIIC Aluminium-Profil-Bearbeitungs- und Schneidzentrum von EVOMATEC repräsentiert den Höhepunkt moderner Ingenieurskunst in der industriellen Profilbearbeitung.
Mit einem servo-gesteuerten 8-Achsen-CNC-System und modular aufgebauten Bearbeitungseinheiten bietet das EVOAIIC höchste Präzision, maximale Effizienz und Flexibilität – ideal für die komplexe CNC-Bearbeitung von Aluminiumprofilen in der Serienfertigung.

Dieses Hochleistungszentrum wurde speziell entwickelt, um eine Vielzahl von Operationen zu ermöglichen – Schneiden, Fräsen, Bohren, Drainagenkanalöffnungen, Stanzen, Markieren und Sonderbearbeitungen – auf unterschiedlichsten Aluminiumprofilen.
Dank seiner robusten Architektur und der parallel arbeitenden Fräs- und Schneideeinheiten gewährleistet das EVOAIIC minimale Taktzeiten und höchste Wiederholgenauigkeit für Anwendungen im Fenster-, Türen- und Fassadenbau.

Technologische Innovation für maximale Produktivität

Das EVOAIIC CNC-Stabbearbeitungszentrum ist mit sieben luftgekühlten Hochgeschwindigkeitsspindeln ausgestattet, die auf vier Seiten des Profils arbeiten können.
Durch die simultane Bearbeitung mehrerer Flächen bietet die Maschine höchste Effizienz und Vielseitigkeit bei unterschiedlichsten Profilgeometrien.

Eine fortschrittliche 550-mm-Sägeeinheit ermöglicht präzise Schnitte in einem Winkelbereich von 30° bis 150°.
In Kombination mit einem automatischen Profilzuführsystem für bis zu 10 Profile gleichzeitig wird der Produktionsfluss deutlich optimiert und die Zykluszeit reduziert.

Das System bietet modernste Steuerungstechnologie, servo-gesteuerte Achsen und intelligente Automatisierung – eine perfekte Kombination für höchste Präzision in der CNC-Profilbearbeitung für Aluminium.

Hauptmerkmale des EVOAIIC CNC Aluminium-Profil-Bearbeitungszentrums

Mehrflächenbearbeitung

Sieben luftgekühlte Hochgeschwindigkeitsspindeln für simultane Bearbeitung auf vier Profilflächen
Frei konfigurierbare Spindelwinkel für maximale Bearbeitungsflexibilität
Bearbeitung komplexer Aluminiumprofile mit minimalem Rüstaufwand

Hoher Durchsatz und Produktivität

Gleichzeitige Bearbeitung von bis zu 10 Profilen
Automatisches Lade- und Entladesystem mit integrierter Spanabfuhrförderung
Optionale bandgetriebene Austragseinheit für kontinuierliche Serienproduktion

Fortschrittliche Schneideeinheit

Sägeblattdurchmesser: 550 mm
Schnittwinkelbereich: 30° bis 150°
Sägeblattantrieb: 3 kW (4 PS) für präzise und kraftvolle Schnitte

Steuerung und Bedienung

15″ Industrie-Touchscreen-PC mit intuitiver Benutzeroberfläche
Integrierter Barcode-Drucker und Datenaustausch über Ethernet und USB
Kompatibilität mit Optimierungs- und CAM-Software (Camquix CAM inklusive)
Fernzugriff und Überwachung über Netzwerkverbindung

Technische Daten des EVOAIIC

Achsen und Positioniergeschwindigkeiten

X1-Achse (Längsrichtung): 40 m/min
Y1-Achse (Querbewegung): 60 m/min
Z1-Achse (Vertikal): 60 m/min
Z2-Achse (Vertikal Schneideeinheit): 42 m/min
XL-Achse (Roboterzuführung): 90 m/min
C2-Achse (Rotation Schneideeinheit): 166°/s

Elektrische Spezifikationen

Maximale Leistung: 31,35 kW
Frequenz: 50–60 Hz Spannung: 400 V 3N PE AC

Fräseinheit

7 Spindelmotoren Leistung 3 kW Drehzahl 18 000 U/min
Werkzeugaufnahme: ER 20

Lade- und Entladeeinheit

Min. Profillänge (Laden): 1200 mm
Min. Entladelänge (90° – 90°): 270 mm
Max. Profillänge: 7500 mm
Kapazität: 10 Profile
Automatische Spanabfuhr: integriert

Pneumatik und Arbeitsbereich

Betriebsdruck: 6 – 8 Bar
Pneumatiksystem: FESTO (optional)
Automatische Schmierung: im Bearbeitungsbereich Standard
Zentrales Schmiersystem & Drucklufttank: optional
Geschlossene Schutzkabine: Standard

Präzise CNC-Bearbeitung von Aluminiumprofilen

Das CNC Aluminium-Profil-Bearbeitungszentrum EVOAIIC ist auf höchste Präzision und Wiederholgenauigkeit ausgelegt.
Dank der servo-gesteuerten Achsen und der synchronisierten Spindelbewegung können selbst komplexe Profilstrukturen schnell und exakt bearbeitet werden.

Die Maschine eignet sich ideal für alle gängigen Prozesse der Aluminiumverarbeitung:
CNC-Fräsen, CNC-Schneiden, Bohren, Sägen, Markieren und Entwässerungskanalöffnungen.
Diese Vielseitigkeit macht das EVOAIIC zur zentralen Lösung für den gesamten Aluminiumprofil-Zuschnittsprozess – von der Rohbearbeitung bis zur Endbearbeitung.

Anwendungen in der industriellen Aluminiumprofilfertigung

Das EVOAIIC CNC-Bearbeitungszentrum ist optimal geeignet für:

Fensterbau: exaktes Fräsen und Zuschneiden von Rahmen- und Flügelprofilen
Türenbau: präzise Bohrungen und Verriegelungsschnitte
Fassadenbau: großformatige Zuschnitte und komplexe Winkelbearbeitungen
Maschinenbau: präzise CNC-Bearbeitung technischer Aluminiumkomponenten
Luftfahrt und Automobilindustrie: maßgeschneiderte Profile mit höchster Oberflächenqualität

Mit seiner modularen Struktur kann das EVOAIIC an individuelle Produktionsanforderungen angepasst werden – ideal für Betriebe, die hohe Stückzahlen bei minimaler Bearbeitungszeit erreichen möchten.

EVOMATEC – Kompetenz, Präzision und Innovation in der Aluminiumprofilbearbeitung

EVOMATEC ist ein führender Hersteller von CNC-Bearbeitungszentren für Aluminiumprofile, spezialisiert auf hochautomatisierte Systeme für industrielle Anwendungen.
Mit deutscher Ingenieurspräzision, intelligenter Steuerungstechnologie und robuster Mechanik setzt EVOMATEC neue Maßstäbe in der CNC-Profilbearbeitung.

Unsere Maschinen sind weltweit im Einsatz und ermöglichen präzise, schnelle und effiziente Bearbeitungsprozesse – von der Einzelfertigung bis zur vollautomatischen Serienproduktion.
EVOMATEC steht für Zuverlässigkeit, Effizienz und Zukunftstechnologie in der modernen Aluminiumbearbeitung.

Fazit – Zukunftssichere Komplettlösung für die Aluminiumprofilbearbeitung

Das EVOAIIC Aluminium-Profil-Bearbeitungs- und Schneidzentrum bietet alles, was moderne Hersteller benötigen:
Servo-gesteuerte Präzision, hohe Geschwindigkeit, intelligente Automatisierung und flexible Softwareintegration.
Mit seiner modularen Struktur, der Mehrflächenbearbeitung und der Industrie-4.0-Kompatibilität ist es die zukunftssichere Lösung für Betriebe, die auf maximale Effizienz, Qualität und Produktivität setzen.

EVOMATEC – Präzision und Innovation für die Zukunft der Aluminiumprofilbearbeitung.
