ALUMINIUM STABBEARBEITUNGSZENTRUM FÜR ALUMINIUMPROFILE EVOG5X

‹ ›

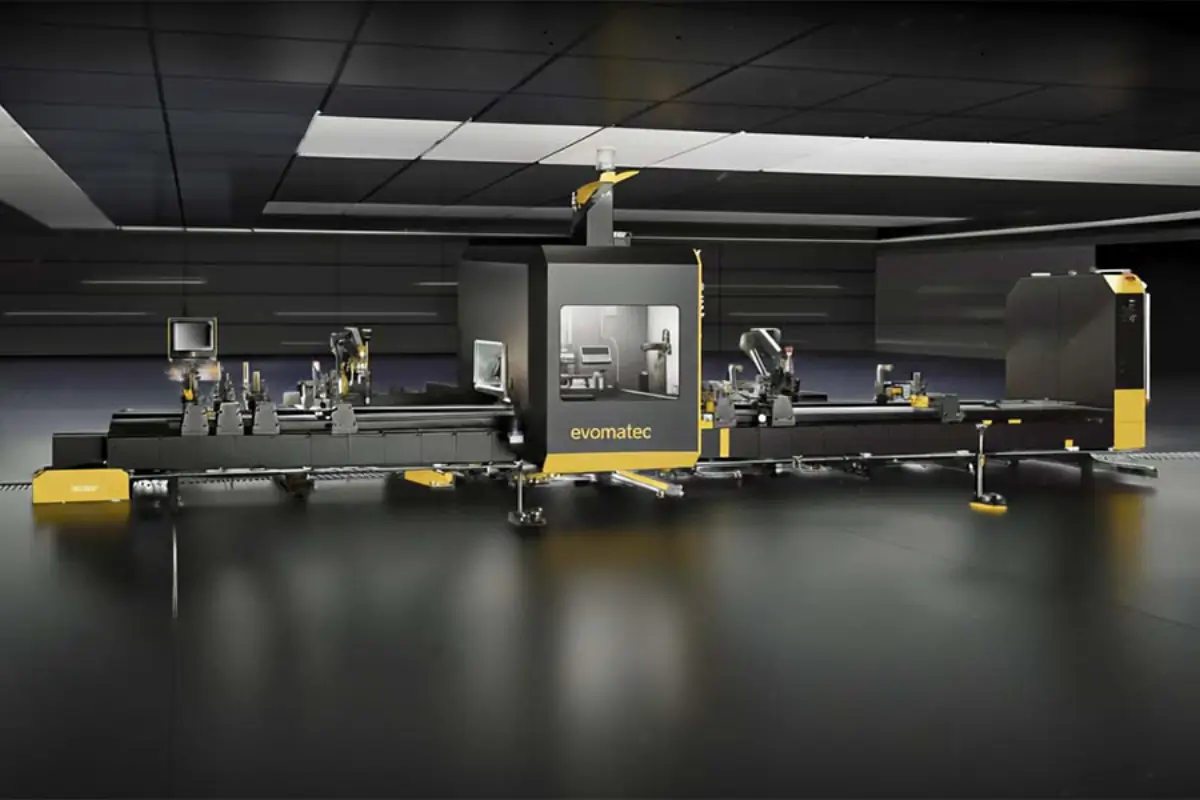

Aluminium Bearbeitungszentrum für Aluminiumprofile EVOG5X – CNC Profilbearbeitungszentrum mit 5 Achsen

Höchste Präzision, Flexibilität und Automation in der Aluminiumprofilbearbeitung

Das EVOG5X CNC-Profilbearbeitungszentrum von EVOMATEC ist ein hochmodernes, industrielles 5-Achsen-Bearbeitungszentrum, das speziell für die präzise und vielseitige Bearbeitung von Aluminium-, PVC-, Leichtmetall- und Stahlprofilen entwickelt wurde.
Mit einem vollwertigen 5-Achsen-System (C-Achse 360° und A-Achse ±90°) ermöglicht der EVOG5X komplexe Fräs-, Bohr-, Säge-, Markierungs- und Entwässerungsarbeiten in einem einzigen, automatisierten Arbeitsgang – ohne Umspannen des Profils.

Die Kombination aus 11 kW Hochleistungsspindel, servo-gesteuerten Spannsystemen und automatischem Werkzeugmagazin mit 20 + 1 Werkzeugplätzen garantiert maximale Präzision, Geschwindigkeit und Produktivität. Damit ist der EVOG5X die ideale Lösung für anspruchsvolle Anwendungen in der Fenster-, Türen-, Fassaden- und Metallbauindustrie.

Modernste Technologie für maximale Produktivität

Das EVOG5X Bearbeitungszentrum ist vollständig servo-gesteuert und nutzt eine flüssigkeitsgekühlte HSK F63-Spindel, die eine konstante Leistung bei Drehzahlen bis 24.000 U/min gewährleistet.
Dank des automatischen Werkzeugwechselmagazins im Regenschirmdesign können komplexe Bearbeitungsvorgänge ohne Unterbrechung ausgeführt werden, wodurch Rüstzeiten erheblich reduziert werden.

Das integrierte automatische Spannsystem positioniert die Profile pneumatisch und sorgt für perfekte Wiederholgenauigkeit. Durch optionale automatische Schmierung und Späneförderung ist der EVOG5X nahezu wartungsfrei und für den Dauerbetrieb in industriellen Fertigungslinien konzipiert.

Hauptmerkmale des EVOG5X CNC-Bearbeitungszentrums

Präzise 5-Achsen-Kinematik

• A-Achse: –90° bis + 90° (Bewegungsbereich)

• C-Achse: 0° – 360° (Rotation für Mehrseitenbearbeitung)

• Gleichzeitige 5-Achsen-Interpolation für komplexe Geometrien

Leistungsstarke Spindeltechnologie

• Spindelleistung: 11 kW

• Drehzahl: bis 24.000 U/min

• Werkzeugaufnahme: HSK F63

• Kühlung: Flüssigkeitsgekühlt für konstante Präzision

Werkzeugmagazin & Automatischer Werkzeugwechsel

• Typ: Regenschirmmagazin

• Kapazität: 20 + 1 Werkzeuge

• Automatische Werkzeugvermessung integriert

• Maximaler Sägeblattdurchmesser: 400 mm

Großzügiger Arbeitsbereich

• X-Achse: 8000 mm (optional erweiterbar)

• Y-Achse: 515 mm (Zustellweg ± 50 mm ab Spannfutter)

• Z-Achse: 370 mm (Zustellweg ± 50 mm ab Spannfutter)

• Arbeitsfläche: 515 × 370 mm

• Bearbeitung von Stahlprofilen bis 5 mm Wandstärke

Hohe Positioniergeschwindigkeit

• X-Achse: 84 m/min

• Y-Achse: 75 m/min

• Z-Achse: 40 m/min

• A- & C-Achse: 100°/s

Steuerung & Softwareintegration

• Industrie-PC mit 15″ Touchscreen

• Barcode-Leser zur automatischen Programmauswahl

• Camquix CAM Software serienmäßig

• CadXtract CAD/CAM (optional)

• Datenübertragung: Ethernet / USB / Fernzugriff

Automatisierung & Sicherheit

• Servo-gesteuertes Spannsystem mit bis zu 10 Klemmen

• Automatische Schmierung & Spanförderung (8 m)

• FESTO Pneumatiksystem

• Geschlossene Schutzkabine und Sicherheitsbarrieren

• Zentrales automatisches Schmiersystem (optional)

Vorteile des EVOG5X in der Aluminiumprofilbearbeitung

Maximale Vielseitigkeit

Das EVOG5X kann Fräsen, Bohren, Markieren, Sägen, Öffnen von Kanälen und Endbearbeitung in einem einzigen Arbeitsgang durchführen.
Durch den 5-Achsen-Aufbau sind selbst komplexe Profilgeometrien und nicht standardisierte Werkstücke problemlos realisierbar.

Höchste Effizienz

Die servo-synchronisierte Achsbewegung in Kombination mit der automatischen Werkzeugverwaltung sorgt für minimale Taktzeiten und maximale Produktivität.
Mit Geschwindigkeiten bis 84 m/min und direkter CAM-Anbindung reduziert das EVOG5X Stillstandszeiten auf ein Minimum.

Langlebigkeit und Wartungsarmut

Das geschlossene, vibrationsarme Maschinendesign, die automatische Schmierung und der Flüssigkühlkreislauf gewährleisten eine lange Lebensdauer bei gleichbleibender Präzision.

Anwendungsbereiche

Fensterbau

• Hochpräzise Bearbeitung von Rahmen-, Flügel- und Griffprofilen

• CNC-Schneiden, Fräsen und Bohren mit Wiederholgenauigkeit ± 0,1 mm

Türenbau

• Komplexe Bearbeitung von Türrahmenprofilen, Schloss- und Scharnierfräsungen

Fassadenbau

• Großformatige Profilbearbeitung bis 8 m Länge und 5 mm Wandstärke

• Präzises Fräsen und Sägen von tragenden Strukturprofilen

Metall- & Maschinenbau

• Fertigung von Aluminiumkomponenten für Konstruktion, Maschinen und Sonderprofile

Technische Daten im Überblick

EVOMATEC – Innovation und Präzision in der CNC-Aluminiumbearbeitung

EVOMATEC steht für technologische Spitzenleistung in der Bearbeitung von Aluminiumprofilen.
Unsere CNC-Systeme vereinen deutsche Ingenieursqualität, intelligente Automatisierung und langlebige Mechanik, um höchste Effizienz und Präzision zu garantieren.

Der EVOG5X setzt Maßstäbe im Premiumsegment:

• Industrietauglich für den 24/7-Betrieb

• Zukunftssicher dank Industrie-4.0-Schnittstellen

• Kompatibel mit bestehenden Produktionslinien

• CE-zertifiziert und wartungsarm

Mit dieser Maschine investieren Sie in eine dauerhafte Leistungssteigerung Ihrer Fertigung.

Fazit – Zukunftssichere Präzision für Aluminiumprofilsysteme

Das EVOG5X CNC-Profilbearbeitungszentrum vereint Kraft, Präzision und intelligente Steuerungstechnologie in einem kompakten Hochleistungssystem.
Ob Fenster-, Fassaden- oder Metallbau – diese Maschine bietet die perfekte Kombination aus 5-Achsen-Flexibilität, automatisiertem Werkzeugmanagement und höchster Schnittgenauigkeit.

EVOG5X – Die Zukunft der CNC-Aluminiumprofilbearbeitung von EVOMATEC.
