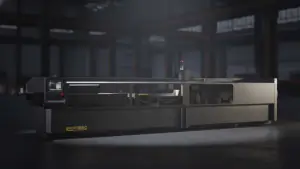

PLASTİK PROFİLLER İÇİN 4 EKSEN CNC PROFİL İŞLEME MERKEZİ EVO MILWAUKEE MATIC II K

‹ ›

Plastik Profiller İçin 4 Eksen CNC Profil İşleme Merkezi EVO MILWAUKEE MATIC II K

Plastikler, PVC ve Teknik Plastikler İçin Hassas Profil İşleme İçin Endüstriyel Kalite

EVO MILWAUKEE MATIC II K, plastik profillerin modern seri üretimi ve esnek sipariş bazlı işlenmesi için güçlü bir 4 eksenli CNC profil işleme merkezidir. Bir profil işleme merkezi olarak, makine birden fazla iş adımını tek bir sistemde birleştirir ve pencere üretimi, kapı üretimi, cephe üretimi ile endüstriyel plastik profil üretiminde verimliliği artırır. Konsept, süreçleri basitleştirmek, kurulum sürelerini azaltmak ve sürekli yüksek kalite sağlamak üzere tasarlanmıştır. Plastik profiller için CNC işleme merkezi arayan kullanıcılar, frezeleme, delme, drenaj delikleri, kertme, işaretleme ve alın frezeleme için hem standart profillerde hem de zorlu özel geometrilerde kesintisiz bir iş akışından faydalanır.

Plastik İşlemede Tekrarlanabilir Sonuçlar İçin Sağlam Yapı

Sağlam tasarım, iyi düşünülmüş otomasyon ve yüksek eksen dinamikleri sayesinde EVO MILWAUKEE MATIC II K, profiller için geleceğe dönük bir işleme merkezi ve özellikle plastik profiller için hassas, tekrarlanabilir sonuçlar sunan bir profil işleme merkezidir. Plastik işlemede temiz kenarlar, düşük çapaklı frezeleme kalitesi, doğru delik düzenleri ve sürekli çalışmada proses güvenilirliği yüksek iş sıraları kritik öneme sahiptir. Sistem tam olarak bunun için tasarlanmıştır. Operasyonlar bilinçli şekilde birleştirilip tek bir bağlama konsepti içinde uygulandığı için üretim daha öngörülebilir hale gelir, yeniden işleme azalır ve çıktı artar.

Farklı Profil Kesitleri İçin Geniş Hareket Mesafesi ve Esnek Açılı İşleme

Uzun Plastik Profiller ve Seri Üretim İçin İşleme Boyu

X ekseninde 8000 mm işleme boyu ile EVO MILWAUKEE MATIC II K, uzun plastik profiller ve verimli seri üretim iş akışları için tasarlanmıştır. Y ekseninde 340 mm ve Z ekseninde 255 mm çalışma aralığı, geniş ve yüksek profil kesitleri için ek esneklik sağlar.

Karmaşık Konturlar İçin -90 ile +90 Derece Arası A Ekseni

A ekseni -90 dereceden +90 dereceye kadar açılı işleme imkanı sunarak farklı profil yüzeylerinde, çeşitli açılarda ve karmaşık konturlarda işleme operasyonlarının tek bir sıra içinde verimli şekilde gerçekleştirilmesini sağlar. Bu sayede sistem, değişen profil tiplerini, farklı işleme operasyonlarını ve farklı profil geometrilerini ekonomik şekilde yönetmek zorunda olan firmalar için özellikle uygundur.

Plastik Profiller İçin Çubuk İşleme Merkezi ve Kesintisiz Malzeme Akışı

Uygulamada sistem, uzun çubuk malzemeler için plastik profillerde güvenilir bir çubuk işleme merkezi ve aynı üretim ortamında farklı uygun profil malzemeleri işlendiğinde profiller için bir çubuk işleme merkezi olarak konumlanır. Kompakt bir yerleşim içinde yüksek proses yoğunluğu arayanlar, EVO MILWAUKEE MATIC II K’yi plastik profil üretiminde hızlı, düzenli ve tekrarlanabilir iş akışları için bir CNC çubuk işleme merkezi olarak kullanır.

Stabil Proseslerin Temeli Olarak Mil, Takım Değişimi ve Hassasiyet

5,6 kW Mil, 20.000 rpm ve HSK F50 Takım Tutucu

Sistemin merkezinde 5,6 kW gücünde, 20.000 rpm’e kadar devir yapan, HSK F50 takım tutuculu ve sıvı soğutmalı bir mil yer alır. Bu yapı, plastikler, PVC ve uygun teknik plastikler için stabil kesme koşullarını destekler.

16 Takımlı Lineer Magazin ve Otomatik Takım Ölçümü

Entegre 16 takımlı lineer magazin üzerinden otomatik takım değişimi, kurulum sürelerini belirgin şekilde azaltır ve farklı işleme operasyonları arasında sık geçiş gereken durumlarda makineyi özellikle verimli hale getirir. Otomatik takım ölçümü, takım boylarının ve ofsetlerin gereksiz şekilde iş akışını kesmeden kontrol edilmesini sağladığı için proses güvenilirliğini artırır.

Tek Bağlamada Plastik Profiller İçin CNC Delme ve Frezeleme Merkezi

Bu sayede sistem, günlük kullanımda plastik profiller için güçlü bir CNC frezeleme merkezi ve aynı zamanda profiller için bir CNC delme ve frezeleme merkezi olur, çünkü delikler, cepler, kanallar ve konturlar tek bir bağlamada tamamlanır. Kombine bir çözüm arayan kullanıcılar için bu, plastik profiller için bir CNC delme-frezeleme merkezidir, çünkü delme ve frezeleme tek bir proses içinde güvenilir şekilde birleştirilir.

Kısa Üretken Olmayan Süreler ve Yüksek Çıktı İçin Yüksek Eksen Dinamikleri

Verimli Seri Üretim İçin Yüksek Konumlandırma Hızları

Verimli seri iş akışları için konumlandırma hızları hızlı hareket edecek şekilde tasarlanmıştır. X ekseni 90 m/dak’ya, Y ekseni 60 m/dak’ya ve Z ekseni 20 m/dak’ya kadar ulaşır. A ekseni saniyede 166 dereceye ulaşır. Bu kombinasyon, ölçü hassasiyetinden ödün vermeden kısa üretken olmayan süreler, hızlı pozisyon değişimleri ve stabil işleme pencereleri sağlar.

Plastik Profil Üretiminde Sürekli Tekrarlanabilir İşleme Kalitesi

Sonuç, seri üretimde zaman kazandıran ve proses kalitesini gözle görülür şekilde iyileştiren sürekli tekrarlanabilir bir işlemedir. Günlük üretimde EVO MILWAUKEE MATIC II K bu nedenle sıklıkla plastikler için CNC profil işleme olarak kullanılır, çünkü profil endüstrisinin tipik gereksinimlerini karşılar: tekrarlanabilir delik düzenleri, temiz frezelenmiş kenarlar, hassas açılı işleme ve stabil malzeme akışı.

Otomatik Bağlama Teknolojisi, Çift Lineer Raylı Köprü ve Temiz Yüzeyler

Hızlı Kurulum Süreçleri İçin Tam Otomatik Pens Konumlandırma

Önemli bir avantaj, bağlama alanındaki otomasyondur. Pensler X ekseni üzerinden tam otomatik olarak konumlandırılır ve bu da kurulum ve elleçleme işlemlerinde operatör yükünü azaltır. Standart olarak 8 pens sağlanır, maksimum 10 adet mümkündür. Bu, EVO MILWAUKEE MATIC II K’nin profil geometrisine, profil ağırlığına ve işleme stratejisine bağlı olarak en uygun şekilde konfigüre edilmesini sağlar.

Daha İyi Yüzeyler ve Daha Hassas Konturlar İçin Yüksek Rijitlik

Çift lineer raylı köprü konstrüksiyonu, yüksek rijitlik ve dayanıklılık için tasarlanmıştır. Daha az titreşim, özellikle uzun profillerde ve dinamik programlarda daha iyi yüzeyler, daha hassas konturlar ve daha temiz bir işleme sonucu anlamına gelir. Ayrıca işleme alanındaki koruyucu çözümler, iş parçası yüzeyini destekler ve proses bölgesinin temiz kalmasına yardımcı olur.

Dijital Olarak Yönlendirilen Üretim İçin Kontrol, Yazılım ve Opsiyonlar

15 İnç Dokunmatik Ekranlı Endüstriyel PC ve Barkod Okuyucu

Kontrol sistemi, 15 inç dokunmatik ekrana sahip endüstriyel bir PC ve hızlı iş ataması için bir barkod okuyucu temelinde çalışır. Sistem Camquix CAM yazılımı ile birlikte sunulur, opsiyonel olarak CadXtract CAD-CAM üretim programı eklenebilir.

Genişletilmiş Uygulamalar ve Tesis Standartları İçin Opsiyonlar

Genişletilmiş uygulamalar için pnömatik kılavuz çekme kafası ile M8’e kadar opsiyonel kılavuz çekme fonksiyonu mevcuttur. Opsiyonel özellikler arasında otomatik yağlama, otomatik takım soğutma sistemi ve FESTO pnömatik sistem de bulunur. Bu şekilde EVO MILWAUKEE MATIC II K, tesis standartlarına ve uygulama gereksinimlerine bağlı olarak yüksek otomasyonlu bir plastik profil işleme merkezi olarak uygulanabilir.

Teknik Veriler EVO MILWAUKEE MATIC II K
