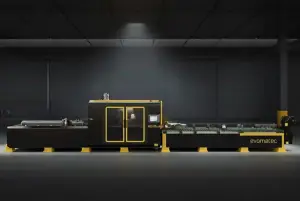

PLASTİK PROFİLLER İÇİN PROFİL İŞLEME MERKEZİ VE PROFİL KESİM MERKEZİ EVO AIV K

‹ ›

PVC PLASTİK PROFİLLER İÇİN PROFİL İŞLEME MERKEZİ VE KESİM MERKEZİ EVO AIV K – 11 SERVO EKSEN İLE PROFİL İŞLEME

PVC ve Plastik Profil Üretiminde Maksimum Hassasiyet, Verimlilik ve Otomasyon

Yüksek Hızlı, Tam Otomatik Plastik Profil İşleme İçin Gelişmiş CNC Teknolojisi

EVOMATEC tarafından geliştirilen EVO AIV K Profil İşleme ve Kesim Merkezi, büyük plastik profillerin ve PVC profillerin yüksek dinamikte, tam otomatik işlenmesi için tasarlanmıştır. Bağımsız çalışan işleme modülleri, 11 servo eksen ve 4 eksenli hareket kabiliyetine sahip güçlü 550 mm kesim ünitesi ile sistem; kesim, alın frezeleme, yüzey işleme, delme, presleme, markalama ve özel profil işlemlerini tek bir sürekli iş akışı içinde gerçekleştirir. Sonuç, gereksiz taşıma adımları olmadan profilin dört yüzeyinde hassas ve tekrarlanabilir işleme kalitesidir.

Konfigüre edilebilir mil (spindle) yapısı ve akıllı hareket kontrolü sayesinde EVO AIV K, kurulum süresini azaltmaya, proses kalitesini stabilize etmeye ve endüstriyel PVC profil işleme süreçlerinde üretim çıktısını artırmaya yardımcı olur. Bu sayede makine; modern plastik pencere üretimi, PVC kapı profil üretimi, teknik profil işleme ve güvenilir çevrim süreleri gerektiren endüstriyel seri üretim için son derece verimli bir çözümdür.

Industry 4.0 Plastik Profil Üretimi İçin Teknoloji Öne Çıkanları

Dijital CAM ve Optimizasyon Entegrasyonu ile Servo Kontrollü Hassasiyet

EVO AIV K, servo kontrollü kinematik yapıyı, yüksek hızlı spindle teknolojisini ve dijital destekli proses kontrolünü bir araya getirerek plastik profil işleme için stabil ve verimli bir üretim akışı oluşturur. 4 eksenli kesim ünitesi 0° ile 180° arasında kesim açı aralığı sunar ve 300 mm’ye kadar profil genişliklerinde hassas kesim ve alın frezeleme yapılmasını sağlar. Bu esneklik özellikle PVC profil sistemleri, takviyeli konstrüksiyonlar ve temiz kenar ile hassas birleşim yüzeyleri gerektiren karmaşık geometriler için büyük avantaj sağlar.

Spindle konsepti uzun vadeli adaptasyon için tasarlanmıştır. Standart spindle kurulumu ek opsiyonlarla genişletilebilir ve böylece EVO AIV K, sevkiyattan önce belirli işleme paketlerine göre yapılandırılabilir. Bu yaklaşım, makinenin yeni PVC profil nesilleri, özel plastik bileşenler ve zaman içinde değişen üretim stratejileriyle uyumlu kalmasını sağlar.

EVO AIV K Plastik Profil İşleme Merkezinin Temel Özellikleri

Konfigüre Edilebilir Spindle’lar

• 14 yuva üzerinde serbestçe monte edilebilen 8 adet fan soğutmalı yüksek hızlı spindle
• 5 adede kadar ek spindle (opsiyonel)
• Maksimum spindle gücü: 3 kW Devir: 18.000 rpm Takım tutucu: ER 20

Pozisyonlama ve İlerleme Hızları

• X1 (Boyuna işleme alanı): 40 m/dk
• Y1 (Enine işleme alanı): 40 m/dk
• Z1 (Dikey işleme alanı): 40 m/dk
• X2 (Boyuna kesim ünitesi): 40 m/dk
• Y2 (Enine kesim ünitesi): 40 m/dk
• Z2 (Dikey kesim ünitesi): 42 m/dk
• U (Kesim ünitesi sıkma ekseni): 40 m/dk
• C (Kesim ünitesi dönüşü): 166°/s
• XL (Robot tahriki): 90 m/dk
• YL (Tutucu yanal hareket): 20 m/dk
• ZL (Tutucu dikey hareket): 20 m/dk

Kesim Ünitesi

• Testere çapı: 550 mm
• Testere motor gücü: 3 kW
• 90°’de maksimum kesim ölçüsü: 300 × 180 mm
• Kesim açı aralığı: 0° ile 180°

Yükleme ve Boşaltma Ünitesi

• Minimum profil yükleme boyu: 1.200 mm
• Maksimum profil yükleme boyu: 8.000 mm
• Yükleme kapasitesi: 4 profil
• Otomatik talaş konveyörü: standart
• Bant tahrikli tahliye sistemi: opsiyonel

Kontrol ve Yazılım

• 15″ dokunmatik arayüzlü endüstriyel PC
• Barkod yazıcı, Ethernet ve USB veri aktarımı
• Standart optimizasyon programları ile uyumlu
• CAM entegrasyonu opsiyonel, Camquix CAM standart

Çalışma Alanı, Pnömatik ve Medya

• İşleme alanında otomatik yağlama: standart
• Merkezi otomatik yağlama sistemi: opsiyonel
• Güvenlik kabini: standart
• FESTO pnömatik sistem: opsiyonel
• Çalışma basıncı: 6–8 bar

Güç ve Bağlantı Verileri

• Maksimum güç: 43 kW
• Anma akımı: 117 A

Tutucu Eksen Hareket Mesafeleri

• YL (Yanal): 20–150 mm
• ZL (Dikey): 20–140 mm

PVC ve Plastik Profil İşlemede Verimlilik Avantajları

• Daha kısa çevrim süreleri ve sürekli hassasiyet için yeniden konumlandırma olmadan dört yüzey işleme
• Seri üretim ve esnek özel plastik profil parçaları için konfigüre edilebilir spindle paketleri
• Büyük ebatlı PVC ve plastik profiller için 550 mm testere ile 0°–180° kesim ve alın frezeleme
• Kesintisiz iş akışı için tutucu ve sıkma eksenleri ile otomatik malzeme yönetimi
• Verimli veri yönetimi için barkod okuma, optimizasyon yazılımı ve CAM’in dijital entegrasyonu

PVC ve Plastik Profil Üretimi İçin Tipik Uygulamalar

Pencere Üretimi

• PVC kasa ve kanat profillerinin hassas işlenmesi
• Drenaj açıklıkları, kilit kanalları ve fonksiyonel frezeleme işlemleri

Kapı Üretimi

• Karmaşık PVC kapı profil sistemlerinin frezelenmesi, delinmesi, preslenmesi ve son işlemleri
• Takviyeli plastik profil konstrüksiyonları için güvenilir işleme

Fasat ve Konstrüksiyon Sistemleri

• Plastik profil montajları için büyük ölçekli kesim ve değişken açılı alın frezeleme
• Sistem bazlı PVC konstrüksiyon profilleri için markalama ve işleme operasyonları

Endüstriyel Profil İşleme

• Teknik plastik bileşenlerin seri üretimi ve özel PVC profil parçaları
• Tekrarlanabilir hassasiyet gerektiren endüstriyel uygulamalar için verimli işleme

Endüstriyel Plastik Profil İşleme İçin EVOMATEC Katma Değeri

Sağlam makine konsepti, endüstriyel seviye kontrol teknolojisi ve verimli yağlama ile talaş yönetim sistemleri sayesinde EVOMATEC, PVC profil işleme için ölçeklenebilir, düşük bakım gerektiren ve geleceğe hazır bir platform sunar. EVO AIV K, duruş sürelerini azaltır, stabil işleme kalitesini destekler ve malzeme verimliliğini artırır. Bu da üretim çıktısı ve parça başı maliyette ölçülebilir avantajlar sağlar.

Sonuç

EVO AIV K Profil İşleme ve Kesim Merkezi; yüksek performanslı kesim, çok yüzeyli frezeleme ve dijital entegre otomasyonu tek bir komple sistemde birleştirir. Plastik profil işleme ve PVC profil işleme süreçlerinde hassasiyet, hız ve proses güvenilirliği talep eden üreticiler için EVO AIV K, endüstriyel üretime yönelik geleceğe dönük hepsi bir arada bir çözümdür.

EVOMATEC – Plastik Profil İşlemenin Geleceği İçin Hassasiyet, İnovasyon ve Verimlilik
