PLASTİK PROFİL İŞLEME VE KESİM MERKEZİ EVO AV K

‹ ›

PLASTİK PROFİL İŞLEME MERKEZİ VE KESİM MERKEZİ EVO AV K – 12 SERVO EKSENLİ CNC PROFİL İŞLEME MERKEZİ

PVC ve Plastik Profil İşleme İçin Maksimum Hassasiyet, Hız ve Otomasyon

PVC Profiller, Plastik Profiller ve Endüstriyel Profil Sistemleri İçin Yüksek Performanslı CNC Teknolojisi

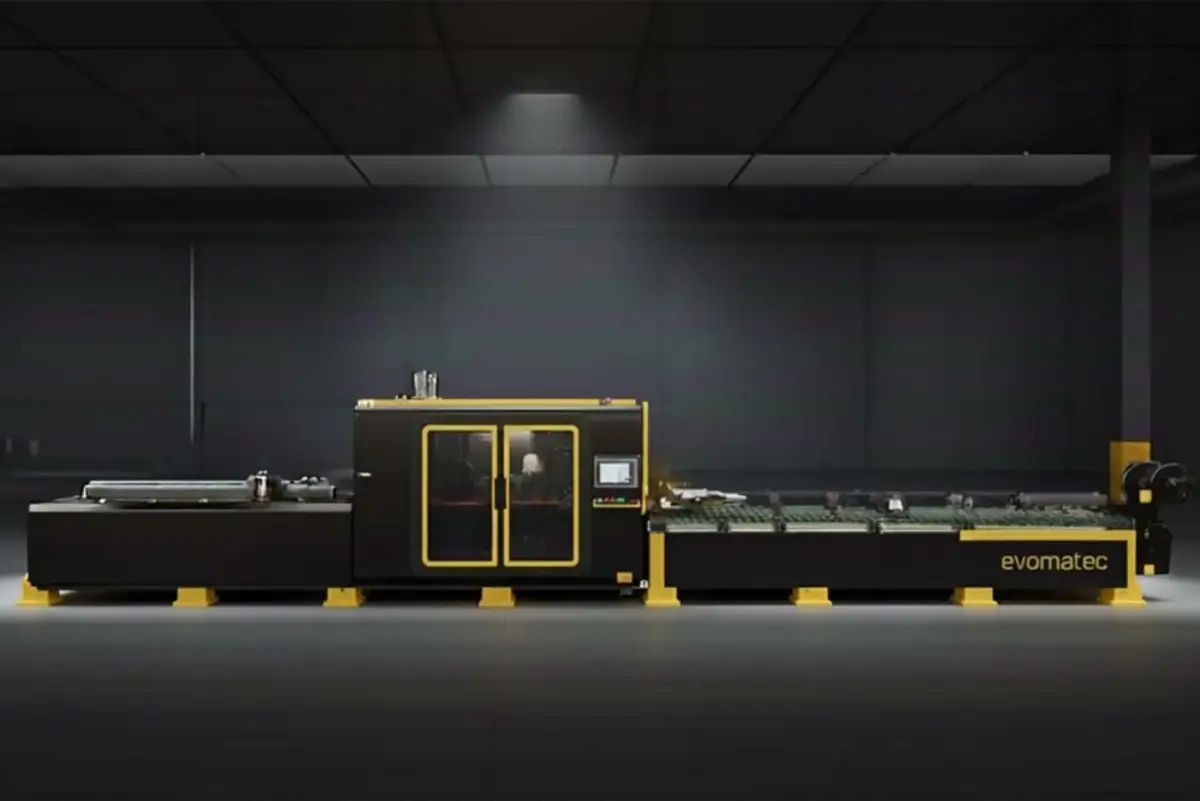

EVOMATEC tarafından geliştirilen EVO AV K CNC Profil İşleme ve Kesim Merkezi, plastik profiller, PVC profiller ve zorlu endüstriyel profil sistemleri için hassas, verimli ve tam otomatik işleme amacıyla tasarlanmış güçlü bir endüstriyel çözümdür. 12 servo eksen, yüksek dinamikli 5 eksenli kesim sistemi ve konfigüre edilebilir işleme üniteleri ile EVO AV K, modern seri üretim için hız, esneklik ve tekrarlanabilir üretim hassasiyetini bir araya getirir.

Modüler yapısı ve bağımsız işleme modülleri sayesinde birden fazla profil operasyonu aynı anda gerçekleştirilebilir. Kesim, frezeleme, bitirme, yüzey işleme, markalama ve özel profil işleme adımları tek bir sürekli iş akışı içinde tamamlanır. Bu, elleçlemeyi azaltır, çevrim sürelerini kısaltır ve büyük ölçekli PVC profil üretimi ile teknik plastik profil işleme için gerekli olan stabil bir proses kalitesi oluşturur.

Teknolojik Yenilik ve Endüstri 4.0 Entegrasyonu

Plastik Profil Üretimi İçin Akıllı Otomasyon ile Servo Kontrollü Hassasiyet

EVO AV K Profil İşleme Merkezi, sürekli endüstriyel çalışma ve güvenilir 7/24 üretim için tasarlanmıştır. Sistem, yüksek verimliliği korurken tutarlı işleme kalitesini sürdürmek için servo tahrikli hareket kontrolünü dijital optimizasyon ve otomatik profil taşıma ile birleştirir. 5 eksenli hareket özelliğine sahip entegre 550 mm testere ünitesi, 0° ile 180° arasında hassas kesimi destekleyerek karmaşık PVC profil sistemleri için esnek işleme stratejileri sağlar.

300 mm’ye kadar profil genişliği kapasitesi ve 8.000 mm’ye kadar yükleme uzunlukları ile EVO AV K, standart pencere ve kapı profillerinden takviyeli ve özel tasarım profillere kadar geniş bir plastik profil uygulama yelpazesini destekler. CNC kontrol sistemi Camquix CAM ve yaygın optimizasyon programları ile uyumludur; bu sayede modern üretim ortamları ve Endüstri 4.0’a hazır fabrikalar için verimli veri akışı sağlar.

EVO AV K CNC Plastik Profil İşleme Merkezinin Ana Özellikleri

Yüksek Performanslı Çok Yönlü İşleme

• Her biri ayrı ayrı konfigüre edilebilen, fan soğutmalı sekiz yüksek hızlı spindle
• Plastik profiller ve PVC profillerin dört yüzeyinde hassas frezeleme ve delme
• Genişletilmiş işleme paketleri için beş adede kadar ek spindle motoru ekleme seçeneği
• Seri üretim ve esnek profil işleme için stabil işleme hassasiyeti

Gelişmiş Kesim Ünitesi

• Testere bıçağı çapı: 550 mm
• Kesim açı aralığı: 0°–180°
• Tahrik gücü: 3 kW
• Maksimum kesim kapasitesi: 300 mm (genişlik) × 165 mm (yükseklik)

Optimize Edilmiş Malzeme Taşıma

• 4 profil kapasitesine sahip otomatik yükleme ve boşaltma sistemi
• Temiz ve kesintisiz çalışma için entegre talaş konveyörü
• Verimli seri üretim için tam otomatik malzeme akışı

Kontrol ve Yazılım

• Sezgisel arayüze sahip 15″ endüstriyel dokunmatik ekranlı PC
• Barkod yazıcı, Ethernet ve USB bağlantısı
• Camquix CAM dahil optimizasyon ve CAM yazılımları ile uyumlu
• Modern dijital üretim ortamları için ağ bağlantısına hazır

EVO AV K Teknik Özellikleri

Pozisyonlama Hızları

• X1 (Boyuna): 40 m/dk Y1 (Yatay): 40 m/dk Z1 (Dikey): 40 m/dk
• X2 (Kesim ünitesi boyuna): 40 m/dk Y2 (Yatay): 40 m/dk Z2 (Dikey): 42 m/dk
• U (Sıkma sistemi): 40 m/dk A & C (Dönel eksenler): 166°/sn
• XL (Robot): 90 m/dk YL (Yanal): 20 m/dk ZL (Dikey): 20 m/dk

Freze Ünitesi

• 8 yüksek hızlı spindle, 3 kW, 18.000 dev/dk
• Takım tutucu: ER 20

Kesim Ünitesi

• 550 mm testere bıçağı 3 kW motor Kesim açısı 0°–180°

Yükleme ve Boşaltma Ünitesi

• Profil uzunluğu: 1.200–8.000 mm Kapasite: 4 profil

Pnömatik ve Medya

• Çalışma basıncı: 6–8 bar
• FESTO pnömatik sistemi
• Otomatik yağlama (standart)
• Merkezi yağlama (opsiyonel)

Güç Beslemesi

• Maksimum güç: 43,5 kW
• Güç tüketimi: 122 A

PVC Profiller ve Plastik Profiller İçin Hassas CNC İşleme

EVO AV K, profil üretiminde tutarlı işleme kalitesi, yüksek üretim kapasitesi ve stabil prosesler gerektiren üreticiler için tasarlanmıştır. 12 servo eksenli sistemi, karmaşık frezeleme, kesme ve delme operasyonlarının tek bir entegre iş akışı içinde verimli şekilde tamamlanmasını sağlar. Bu, hazırlık süresini azaltır, tekrarlanabilirliği artırır ve hem standart PVC profiller hem de özel plastik profil sistemleri için optimize edilmiş malzeme kullanımını destekler.

Tipik Prosesler

• Plastik profiller ve PVC profillerin CNC frezelenmesi
• PVC profil sistemlerinin CNC kesimi ve testere ile kesilmesi
• Profiller için CNC delme, markalama ve bitirme operasyonları
• Karmaşık profil geometrilerinin çok yönlü işlenmesi

Modern Profil Üretimi İçin Endüstriyel Uygulamalar

Pencere Üretimi

• Kilitler, kollar ve drenaj delikleri dahil PVC pencere profillerinin işlenmesi
• Kasa ve kanat profil sistemleri için güvenilir frezeleme kalitesi

Kapı Üretimi

• PVC kapı kasa profillerinin kesilmesi, delinmesi ve işlenmesi
• Takviyeli plastik profil konstrüksiyonları için stabil işleme

Cephe Sistemleri

• Büyük format profillerin ve mimari profil bileşenlerinin hassas işlenmesi
• Esnek kesim açıları ve tutarlı alın frezeleme kalitesi

Endüstriyel ve Teknik Profil Uygulamaları

• Endüstriyel sistemler için teknik plastik profillerin üretilmesi
• Tekrarlanabilir hassasiyetle özelleştirilmiş profil bileşenlerinin üretimi

EVOMATEC – CNC Profil İşlemede Teknoloji Liderliği

EVOMATEC, stabil işleme kalitesi, verimli otomasyon ve dayanıklı konstrüksiyon odağıyla yüksek performanslı profil üretimi için endüstriyel CNC makineleri geliştirir. EVO AV K, modern servo teknolojisini gelişmiş kontrol entegrasyonu ile birleştirerek üreticilerin PVC ve plastik profil işlemede tutarlı sonuçlarla daha yüksek verimlilik elde etmesini destekler.

EVO AV K ile Avantajlar

• Yüksek işleme hassasiyeti ve stabil üretim hızı
• Modüler genişletme seçeneklerine sahip verimli makine mimarisi
• Sürekli PVC profil üretim iş akışları için otomatik taşıma
• Modern optimizasyon ve CAM tabanlı üretim için dijital hazır yapı

Sonuç – PVC ve Plastik Profil İşleme İçin Geleceğe Hazır CNC Teknolojisi

EVO AV K CNC Profil İşleme ve Kesim Merkezi, PVC profiller, plastik profiller ve gelişmiş profil sistemleri ile çalışan üreticiler için maksimum esneklik, yüksek hassasiyet ve endüstriyel verimlilik sunar. 12 servo eksen, 5 eksenli kesim sistemi ve otomatik profil taşıma ile EVO AV K, endüstriyel profil işlemede verimlilik, kalite ve proses güvenilirliğine odaklanan şirketler için güçlü bir çözümdür.

EVOMATEC – Plastik Profil İşlemede Hassasiyet, Verimlilik ve İnovasyon İçin Ortağınız
