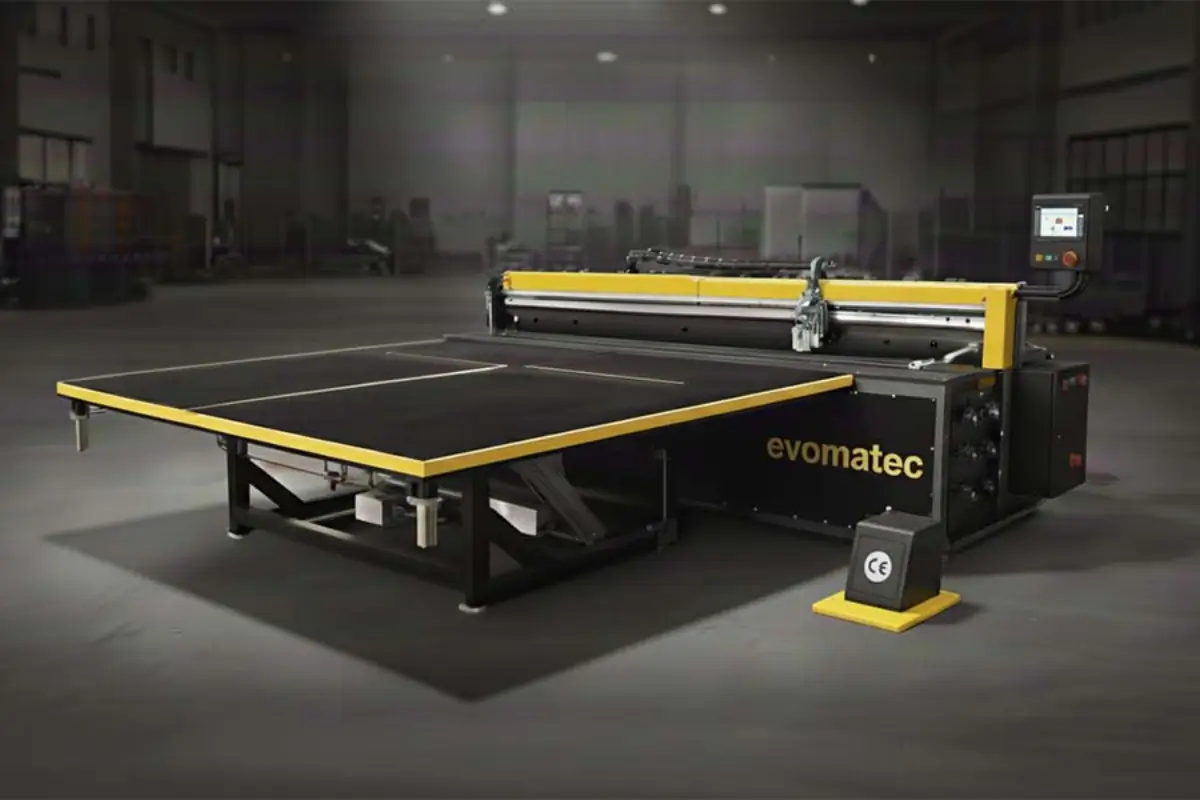

VERBUNDGLAS-SCHNEIDEMASCHINE EVOGLAS V

‹ ›

Verbundglas Glasschneidetisch EVOGLAS V – Präzision und Effizienz in der Laminiertglas-Bearbeitung

Hochpräzise Verbundglas-Schneidemaschine für industrielle Anwendungen

Die Verbundglas-Schneidemaschine EVOGLAS V von EVOMATEC ist eine hochentwickelte, vollautomatische CNC-Maschine für das präzise Zuschneiden von laminiertem Glas (VSG) mit PVB-, EVA- oder TPU-Zwischenschichten.
Diese Maschine wurde speziell für Glashersteller, Isolierglasproduzenten und Fassadenbauer entwickelt, die maximale Schnittgenauigkeit, Produktionssicherheit und Energieeffizienz im industriellen Dauereinsatz benötigen.

Mit ihrer robusten Stahlrahmenkonstruktion, modernster PLC-Steuerung und präziser Laser-Schnittführung setzt die EVOGLAS IV neue Maßstäbe in der automatisierten Verbundglasbearbeitung. Sie gewährleistet gleichmäßige Schnittqualität, kontrollierte Glastrennung und einen effizienten Produktionsprozess – von der Architekturglasfertigung bis zur Möbel- und Fahrzeugverglasung.

Technische Merkmale der EVOGLAS V

Präzises Schneiden von Verbundsicherheitsglas (VSG)

• Doppelseitiges Schneidsystem: Gleichzeitiges Schneiden der oberen und unteren Glasschicht für maximale Genauigkeit

• Automatisches Brechsystem: Erst obere, dann untere Glastrennung für saubere, kontrollierte Ergebnisse

• Laserunterstützte Schnittführung: Für exakte rechteckige, runde oder freie Glasformen

• Mechanisches Gehrungssystem: Präzise Ausrichtung und Führung entlang definierter Schnittlinien

• Pneumatische Glasauflagen: Vereinfachen das sichere Handling schwerer Glasplatten

• Luftkissensystem: Müheloses Bewegen großer und empfindlicher Verbundglasscheiben

• Asynchronmotor mit Energiesparregelung: Gleichmäßiger Vorschub bei geringem Energieverbrauch

• Diamant-Schneidrädchen mit Öldosierung: Automatische Schmierung für lange Lebensdauer und glatte Schnittflächen

• Förderbandtransport: Stabiler und gleichmäßiger Glasvorschub mit automatischer Positionierung

• PLC-Steuerungssystem: Vollautomatische Kontrolle sämtlicher Achsen und Bewegungsfunktionen

• Pneumatisch gesteuerter Messtisch: Mit Neigefunktion für ergonomische Glasentnahme

• Elektrostatische Pulverbeschichtung: Korrosions- und verschleißbeständig, ideal für industrielle Umgebung

• EU-konforme CE-Sicherheitszertifizierung: Garantiert maximale Betriebssicherheit

Konstruktion und Leistung

Die EVOMATEC EVOGLAS V Verbundglasschneidemaschine ist in mehreren industriellen Ausführungen erhältlich – mit Schneidbreiten von 3300 mm bis 6000 mm.
Ihr industrieller Stahlrahmen gewährleistet Stabilität bei hohen Belastungen und ermöglicht das präzise Schneiden von Glasplatten mit mehreren Hundert Kilogramm Gewicht.

Technische Eckdaten

• Schneidbreite: 3,3 m bis 6 m (modellabhängig)

• Glasdicke: 3 – 19 mm

• Elektrische Leistung: 8 kW

• Stromversorgung: 380 V / 50 Hz / 3 Phasen

• Luftdruck: 6 bar

• Luftverbrauch: 24 Liter pro Minute

• Steuerung: PLC-gestützt (vollautomatisch)

• Maschinengewicht: je nach Modell zwischen 5500 und 8200 kg

Diese Leistungsparameter ermöglichen eine kontinuierliche Serienfertigung mit präziser Schnittwiederholung, minimalem Ausschuss und hoher Energieeffizienz.

Steuerung und Bedienung

Die EVOGLAS V ist mit einem intelligenten PLC-Steuerungssystem ausgestattet, das sämtliche Achsen, Hubbewegungen, Schneidparameter und Sicherheitsfunktionen überwacht.

Software- und Bedienfunktionen

• Zentrale Steuerkonsole: Übersichtliche Bedienoberfläche mit Echtzeit-Anzeige

• Automatisierte Prozesskontrolle: Vollständige Kontrolle aller Bewegungen über PLC

• Laserpositionierungssystem: Für präzise Ausrichtung der Glasplatten

• Schnittparameteranpassung: Variable Geschwindigkeit und Druck je nach Glasart

• Fehlerdiagnose und Wartungsanzeige: Automatische Systemmeldungen bei Abweichungen

• Energiesparmodus: Reduziert Stromverbrauch im Leerlauf

• Fernwartung über Internet: Für schnelle Diagnose und Software-Updates

Vorteile der EVOMATEC EVOGLAS V Verbundglas-Schneidemaschine

1. Höchste Präzision

Simultanes Doppelseitenschneiden sorgt für perfekte Trennqualität, auch bei empfindlichen Verbundstrukturen.

2. Automatisierte Prozesssteuerung

Das PLC-System regelt sämtliche Bewegungs- und Schneidprozesse für konstante, reproduzierbare Ergebnisse.

3. Energieeffizient und langlebig

Asynchronmotoren, intelligente Drucksteuerung und automatische Ölschmierung gewährleisten wirtschaftlichen Dauerbetrieb.

4. Robuste Industrieausführung

Massiver Maschinenrahmen und verschleißarme Komponenten sichern Langlebigkeit und Stabilität im Mehrschichtbetrieb.

5. Ergonomisches Handling

Pneumatische Glasauflagen, Luftkissentechnologie und ein neigbarer Messtisch erleichtern das Handling großformatiger Glasscheiben.

6. Sicherheit und CE-Konformität

Die Anlage erfüllt alle europäischen Maschinenrichtlinien und Sicherheitsstandards – für zuverlässigen 24/7-Betrieb.

Einsatzbereiche

Die EVOGLAS V Verbundglas-Schneidemaschine ist die ideale Lösung für:

• Herstellung von Verbundsicherheitsglas (VSG)

• Architektur- und Fassadenglasproduktion

• Isolierglas- und Sicherheitsglasfertigung

• Möbel- und Designglasproduktion

• Fahrzeugverglasung und Spezialanwendungen

Dank ihrer Vielseitigkeit eignet sie sich sowohl für industrielle Großserienfertigung als auch für maßgeschneiderte Sonderzuschnitte im Glasbau.

Warum EVOMATEC

EVOMATEC steht für deutsche Ingenieursqualität, technologische Präzision und industrielle Zuverlässigkeit.
Mit der EVOGLAS V Serie bietet Evomatec eine innovative Lösung für die moderne Verbundglasbearbeitung, die höchste Schnittqualität, Energieeffizienz und Prozessautomatisierung vereint.

Jede EVOMATEC-Maschine wird nach europäischen CE-Sicherheitsrichtlinien gefertigt, in Deutschland geprüft und weltweit in Glasfabriken, Fassadenwerken und Isolierglasbetrieben eingesetzt.

Evomatec – Engineering for Precision.
