AUTOMATISCHE GLASSCHNEIDELINIE EVOGLAS QUADRO

Automatische Glasschneidelinie EVOGLAS QUADRO – Vollautomatische CNC-Technologie für die industrielle Flachglasbearbeitung

Höchste Präzision, Geschwindigkeit und Zuverlässigkeit in der Glasproduktion

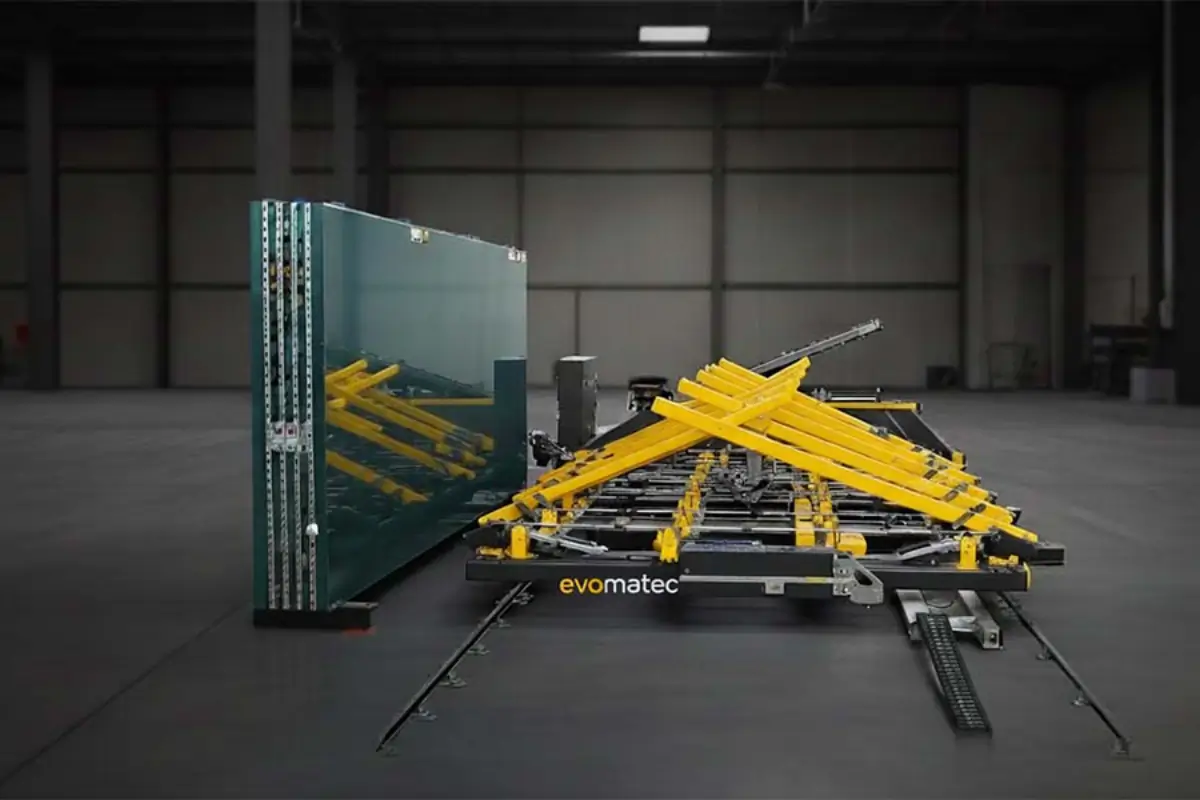

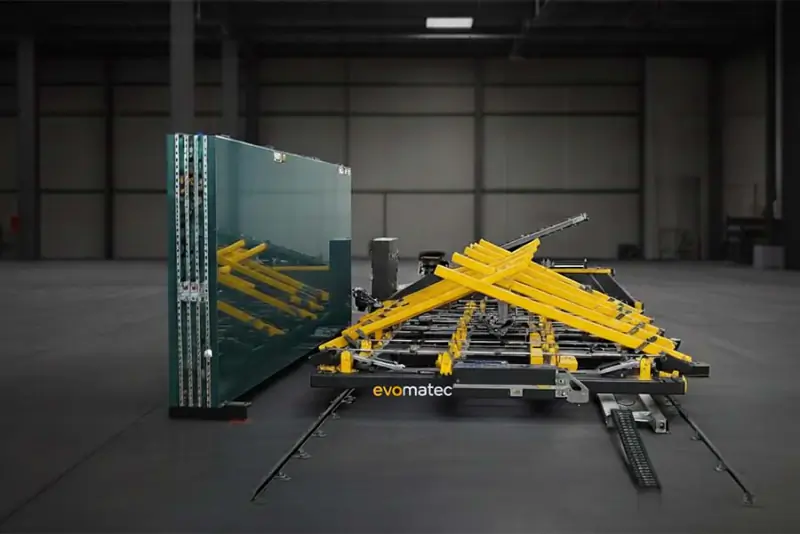

Die automatische Glasschneidelinie EVOGLAS QUADRO von Evomatec ist ein vollautomatisches, präzisionsgesteuertes CNC-System für die industrielle Serienbearbeitung von Flachglas.
Diese Hochleistungsanlage vereint intelligente CNC-Steuerung, robuste Mechanik und energieeffiziente Hydrauliksysteme in einer modularen, wartungsarmen Gesamtlösung – konzipiert für den kontinuierlichen Mehrschichtbetrieb in der Architektur-, Isolier-, Fassaden- und Möbelglasfertigung.

Dank modernster Steuerungstechnik, leistungsfähiger Antriebe und ergonomischer Konstruktion garantiert die EVOGLAS QUADRO maximale Präzision, Geschwindigkeit und Betriebssicherheit – eine perfekte Kombination aus Effizienz, Qualität und Langlebigkeit.

Technische Merkmale der EVOGLAS QUADRO

Intelligente CNC-Steuerung und Präzisionsmechanik

Luftkissensystem: Müheloses Bewegen, Positionieren und Trennen großer Glasplatten
Einstellbare Schneidgeschwindigkeit und Schneiddruck: Automatische Anpassung an Glasstärke und Material
Feinjustierbares Zahnradsystem: Für exakte Bewegungsübertragung ohne Spielverlust
Automatische Glastrennung: Mit pneumatischer Steuerung für saubere Schnittkanten
Zwei Hydraulikzylinder: Gleichmäßige Hubbewegung für optimale Schneidpräzision
Hydraulik-Hochdruckventil: Schutz vor Druckspitzen im Hydrauliksystem
Geschwindigkeitsregelung: Hydraulisch und mechanisch für kontrollierte Bewegungsabläufe
Automatische Geschwindigkeitsreduzierung: Am Bewegungsende für maximale Sicherheit
Integrierter Kipp- und Hebearm: Für ergonomisches Auflegen schwerer Glasplatten
Federbelastetes Saugsystem: Korrigiert automatisch Glaspositionsfehler beim Handling
Homogene Luftströmung: Über die gesamte Tischfläche für stabile Schneidbedingungen
Automatisches Parksystem: Sorgt für sicheren Stillstand während Arbeitspausen
Optisches und akustisches Warnsystem: Sofortige Störungsanzeige im Betrieb
Verschlüsseltes Bedienmenü: Schutz vor unbefugtem Zugriff und Bedienfehlern
Automatische Saugnapfkraftregelung: Passt sich Glasgröße und Gewicht an
Pulverbeschichtete Oberfläche: Korrosions- und verschleißbeständig
Elektrische Anlage nach CE-Norm: Entspricht allen europäischen Sicherheitsvorschriften
Industrieller Steuerungsrechner: Mit Internet-Fernzugriff für Wartung und Diagnose
Datenschnittstellen: USB-, CD- und Ethernet-Anschlüsse für universelle Datenübertragung

Leistungsdaten

Glasdicke: 3 – 19 mm
Maximale Glasgröße EVOGLAS QUADRO 3660: 2550 × 3660 mm
Maximale Glasgröße EVOGLAS QUADRO 6000: 3210 × 6000 mm
Schnittgeschwindigkeit: Bis zu 120 m/min
Leistungsaufnahme: 17 – 24 kW (modellabhängig)
Gesamtgewicht: 5800 kg (Modell 3660) – 8500 kg (Modell 6000)
Stromversorgung: 380 V / 3 Phasen / 50 Hz

Diese Parameter unterstreichen die industrielle Stärke, Präzision und Effizienz der EVOGLAS QUADRO Serie – entwickelt für hohe Taktzeiten und dauerhaften Einsatz in der Serienproduktion.

Software und Steuerung – EVOSOFT G-CUT System

Die EVOGLAS QUADRO ist mit der EVOSOFT G-CUT Steuerungsplattform ausgestattet – einer intelligenten CNC-Softwarelösung von Evomatec, die alle Schneid-, Positionier- und Trennprozesse in Echtzeit überwacht und optimiert.

Softwarefunktionen im Überblick

Digitale Achsensteuerung: Für präzise Positionierung aller Bewegungsachsen
Automatische Schnittoptimierung (Nesting): Minimiert Glasabfall, maximiert Materialausnutzung
Online-Überwachung & Fernwartung: Internetbasierte Diagnose und Software-Updates
Integrierte Datenverwaltung: Speicherung und Wiederverwendung von Schnittlayouts
CAD-Importfunktion: Kompatibel mit AUTOCAD (DXF) und Optima-Schnittsoftware
Benutzerfreundliches Touch-Interface: Intuitive Menüführung und Echtzeit-Darstellung
Mehrbenutzerverwaltung: Passwortgeschützte Zugriffsebenen für Bediener und Techniker

Vorteile der EVOGLAS QUADRO-Serie

Höchste Schnittpräzision

Die digitale CNC-Steuerung und das exakt abgestimmte Hydrauliksystem gewährleisten wiederholgenaue Schnitte mit glatten, sauberen Kanten – auch bei großformatigem Glas.

Maximale Produktivität

Vollautomatisches Schneiden, Trennen und Handling sorgen für kurze Zykluszeiten und höchste Auslastung im Mehrschichtbetrieb.

Effiziente Ressourcennutzung

Die intelligente Nesting-Funktion reduziert Glasverlust signifikant und steigert die Wirtschaftlichkeit.

Robuste Industrieausführung

Der massive Maschinenrahmen, verschleißarme Komponenten und hochwertige Hydraulik sichern Langlebigkeit und Wartungsfreiheit im Dauereinsatz.

Sicherheit und Ergonomie

Die Anlage ist CE-zertifiziert, verfügt über automatische Warnsysteme, geschützte Bedienoberflächen und ergonomische Steuerungspaneele – für sicheren und komfortablen Betrieb.

Einsatzbereiche

Die automatische Glasschneidelinie EVOGLAS QUADRO ist ideal für:

Architektur- und Fassadenglasproduktion
Isolierglas- und Sicherheitsglasfertigung
Möbel- und Innenausbau mit Glas
Spiegel-, Design- und Dekorglasherstellung
Automatisierte Flachglas-Fertigungslinien mit hohen Stückzahlen

Ob im Dauerbetrieb oder in der Serienfertigung – die EVOGLAS QUADRO liefert präzise Schnitte, hohe Wirtschaftlichkeit und langfristige Prozessstabilität.

Warum EVOMATEC

Evomatec steht für deutsche Ingenieurskunst, technologische Präzision und industrielle Langlebigkeit.
Mit der EVOGLAS QUADRO Glasschneidelinie setzt das Unternehmen neue Maßstäbe in der automatisierten Glasbearbeitung: durch intelligente CNC-Steuerung, präzise Hydraulik, modulare Systemintegration und CE-konforme Sicherheit.

Evomatec-Maschinen werden weltweit in Glasfabriken, Fensterwerken, Isolierglasbetrieben und Fassadenfertigungen eingesetzt und sind bekannt für hohe Präzision, Zuverlässigkeit und einfache Integration in bestehende Produktionslinien.

Evomatec – Engineering for Precision.
