LAMINIERGLASSCHNEIDEMASCHINE EVOGLAS VI

Laminierglasschneidemaschine EVOGLAS VI – Präzision und Effizienz beim Schneiden von Verbundsicherheitsglas

Hochpräzise Laminiertglas-Schneidemaschine für die industrielle Glasverarbeitung

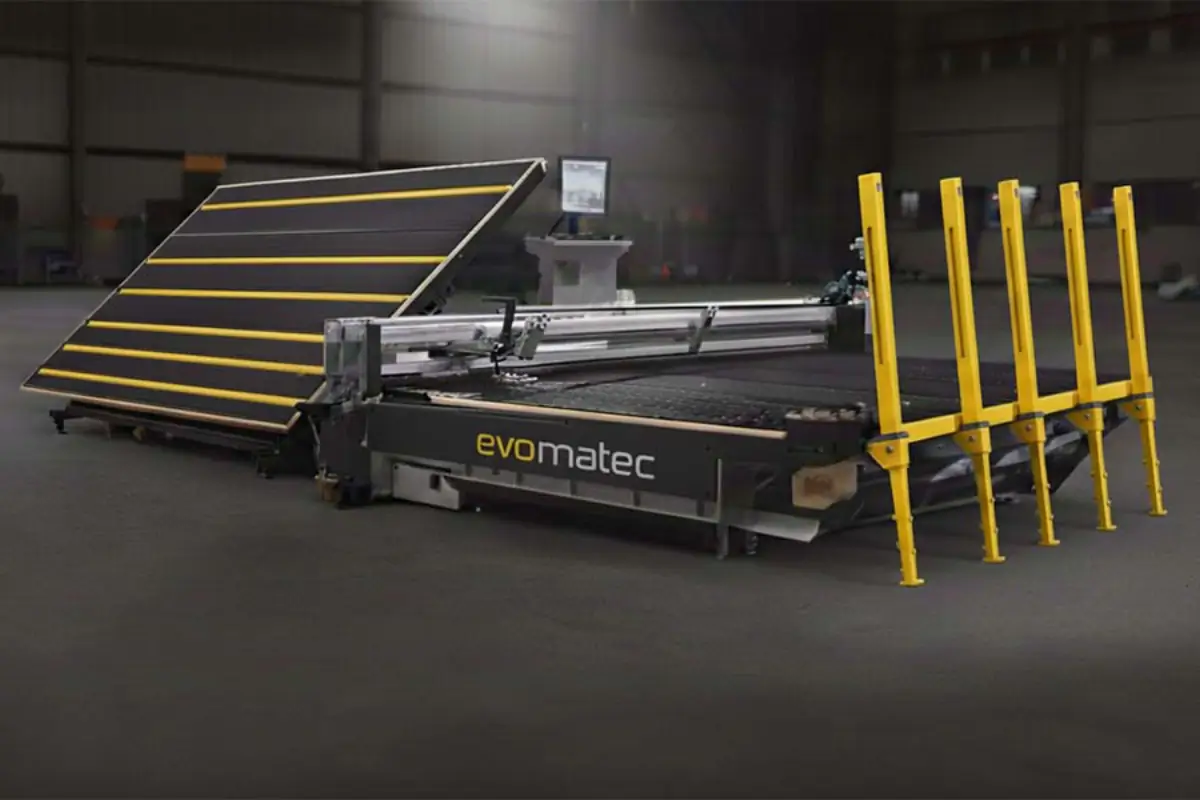

Die Laminierglasschneidemaschine EVOGLAS VI von EVOMATEC ist eine industriell entwickelte Hochleistungsmaschine für den präzisen Zuschnitt von Verbundsicherheitsglas (VSG).
Dieses Glas besteht aus mehreren Schichten, die durch PVB-, EVA- oder TPU-Folien verbunden sind. Die EVOGLAS VI wurde konzipiert, um diese Glasarten präzise, sauber und effizient zu trennen – und das bei maximaler Prozesssicherheit, Energieeffizienz und Schnittqualität.

Dank ihrer robusten Stahlrahmenkonstruktion, der laserunterstützten Schnittführung und des integrierten Luftkissensystems bietet die EVOMATEC EVOGLAS-Serie eine vollautomatische Lösung für den professionellen Verbundglas-Zuschnitt – ideal für den Architektur-, Fassaden-, Möbel- und Isolierglasbau.

Technische Merkmale der EVOGLAS VI

CNC-Präzision und deutsche Ingenieurstechnik vereint

Schneidbereich: bis 6000 mm Länge, für Glasdicken von 3–19 mm
Elektrische Leistung: 16–18 kW (modellabhängig)
Stromversorgung: 380 V / 3 Phasen / 50 Hz
Maschinengewicht: 3500–4000 kg für maximale Stabilität im Dauerbetrieb
Luftkissensystem: Ermöglicht reibungsloses Bewegen und Positionieren großer Glasscheiben
Seitliche Lade- und Entladearme: Ergonomisches Handling auch schwerer Gläser
Doppelschnittmechanismus: Gleichzeitiges Schneiden der oberen und unteren Glaslage ohne Beschädigung der Zwischenschicht
Diamant-Schneidrädchen mit Ölzuführung: Präzises Ritzen der Glasoberflächen mit automatischer Schmierung
Automatische Trennung der PVB-Folie: Durch thermische Erwärmung oder Luftstrahl – exakt entlang der Schnittlinie
Helical Rack & Pinion-Antriebssystem: Sorgt für vibrationsfreie, wiederholgenaue Bewegungsabläufe
Laserbasierte Linienführung: Exakte Ausrichtung und Kontrolle während des gesamten Schnittprozesses
Optimierte Luftverteilung: Gleichmäßiger Druck auf dem Tisch für perfekte Schneidbedingungen
CE-zertifizierte Konstruktion: Entspricht den europäischen Sicherheits- und Qualitätsnormen

Funktionen und Arbeitsweise

Intelligente Schneidsteuerung für höchste Präzision

Die EVOGLAS VI bietet einen vollautomatischen Arbeitsprozess für den Zuschnitt von Verbundglas und Flachglas auf derselben Maschine – ohne Umrüstung.

Glaspositionierung:
Mithilfe des Luftkissensystems und der seitlichen Ladearme wird die Glasplatte leicht angehoben und exakt auf dem Tisch positioniert.
Doppelschnittverfahren:
Diamantbestückte Schneidrädchen ritzen die obere und untere Glaslage gleichzeitig – präzise, gratfrei und ohne Spannungsrisse.
Automatische Bruchauslösung:
Ein sensorgesteuerter Mechanismus trennt die obere und anschließend die untere Glaslage.
Trennung der PVB-, EVA- oder TPU-Zwischenschicht:
Das integrierte Heizsystem erwärmt die Folie kontrolliert entlang der Schnittlinie, wodurch eine saubere, delaminationsfreie Trennung erfolgt.
Fertiger Zuschnitt:
Das Ergebnis sind glatte, spannungsfreie Schnittkanten – ideal für die Weiterverarbeitung in Isolier-, Sicherheits- oder Verbundglasfertigungslinien.

Steuerung und Software

EVOSOFT Steuerungssystem – Intelligenz, Automatisierung und Präzision

Die Steuerung erfolgt über ein modernes Touchscreen-Panel mit EVOSOFT-Steuerung.
Dieses System kombiniert CNC-Präzision, intelligente Prozessautomatisierung und benutzerfreundliche Bedienung.

Individuell einstellbare Parameter: Schneidgeschwindigkeit, Druck, Schneidtiefe und Heizdauer
Automatische Schnittoptimierung: Berechnung der effizientesten Schnittlayouts für minimalen Glasverlust
Laserbasierte Ausrichtung: Exakte Positionierung der Schneidlinie auch bei geometrischen Formen
Mehrsprachige Software: Deutsch, Englisch und Türkisch verfügbar
Datentransfer über USB oder Netzwerk: Für schnellen Dateiaustausch und Produktionsmanagement
Fernwartung: Online-Support für Diagnose, Updates und Fehleranalyse

Sicherheits- und Wartungssystem

Die EVOGLAS VI Laminierglasschneidemaschine ist vollständig CE-zertifiziert und für den 24/7-Industriestandard konzipiert.

Not-Aus-System mit Sicherheitsabschaltung
Transparente Schutzhauben für freie Sicht bei maximaler Sicherheit
Sensorüberwachung aller Bewegungsachsen
Vibrationsarmes Design für verschleißarmen Dauerbetrieb
Einfache Wartung: Alle Schmierstellen und Filter leicht zugänglich
Automatisches Öl- und Schmierungssystem für Ober- und Unterschneider

Diese Merkmale gewährleisten minimale Stillstandszeiten, maximale Langlebigkeit und niedrige Betriebskosten.

Vorteile der EVOMATEC EVOGLAS VI

1. Präzision auf Industriestandard

Beidseitiges Schneiden mit laserunterstützter Führung für perfekte Ergebnisse bei jeder Glasart.

2. Doppelfunktion für Laminiert- und Flachglas

Eine Maschine für zwei Anwendungen – spart Platz, Energie und Investitionskosten.

3. Effiziente Produktion

Automatische Layoutberechnung reduziert Materialverlust und optimiert Produktionszyklen.

4. Wartungsarme Konstruktion

Langlebige Komponenten, robuste Mechanik und intelligentes Ölsystem reduzieren Wartungsintervalle.

5. Energieeffizienz

Optimierte Motorsteuerung, Druckluftsystem und Heiztechnologie senken den Stromverbrauch.

6. Ergonomie und Sicherheit

Durchdachtes Design mit Ladearmen, Luftkissensystem und Schutzabdeckungen für komfortables, sicheres Arbeiten.

Einsatzbereiche

Die EVOGLAS VI Laminierglasschneidemaschine ist ideal für:

Herstellung von Verbundsicherheitsglas (VSG)
Architektur- und Fassadenglasproduktion
Isolier- und Sicherheitsglasfertigung
Möbel- und Innenausbau aus Glas
Automobil- und Transportglasverarbeitung
Glasveredelung und Designanwendungen

Dank ihrer hohen Präzision und Modularität eignet sie sich sowohl für Kleinserienfertigung als auch für industrielle Hochvolumenproduktion.

Warum EVOMATEC

EVOMATEC steht weltweit für deutsche Ingenieurskunst, industrielle Präzision und langlebige Fertigungstechnologie.
Mit der EVOGLAS VI Laminierglasschneidemaschine liefert Evomatec eine zukunftsorientierte Lösung für die moderne Glasindustrie – kombiniert aus Effizienz, Robustheit und intelligenter Automatisierung.

Jede EVOMATEC-Maschine wird unter europäischen CE-Standards gefertigt und ist in führenden Glaswerken, Fassadenfertigungen und Isolierglasbetrieben weltweit im Einsatz.

Evomatec – Engineering for Precision.
