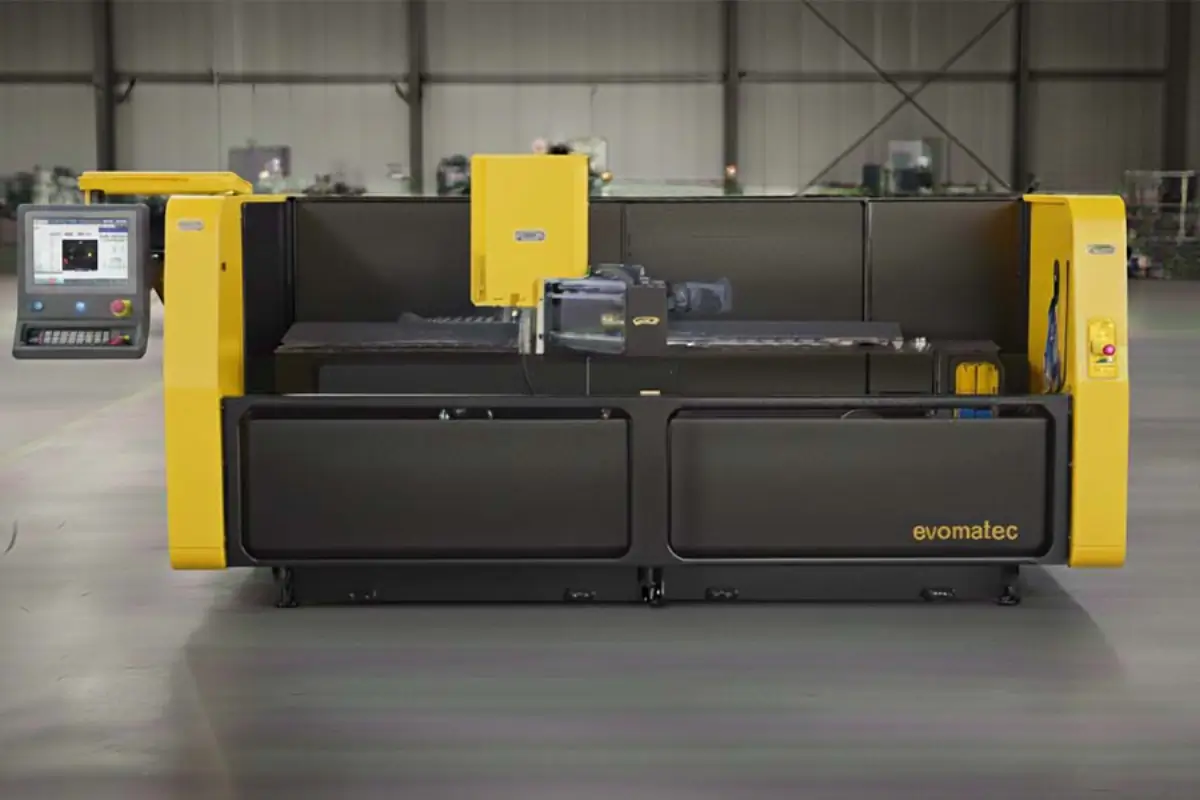

ALUMINIUMPROFIL BEARBEITUNGSZENTRUM EVOGXS4

‹ ›

4 Achsen Aluminiumprofil Bearbeitungszentrum EVOGXS4 – CNC Profilbearbeitungszentrum für Aluminium- und PVC-Profile

Präzise Profilbearbeitung für maximale Effizienz in der Produktion

Das CNC Profilbearbeitungszentrum EVOGXS4 wurde von EVOMATEC für anspruchsvolle Fertigungsprozesse in der modernen Profilbearbeitung entwickelt. Im Fokus steht die wirtschaftliche und präzise Bearbeitung von Profilen, insbesondere von Aluminiumprofilen und PVC-Profilen, für Anwendungen im Fensterbau, Türenbau und Fassadenbau. Dank robuster Bauweise, intelligenter CNC-Steuerung und leistungsstarker Komponenten bietet das EVOGXS4 eine zuverlässige Basis für konstante Qualität, hohe Wiederholgenauigkeit und einen effizienten Produktionsfluss.

Mit einer leistungsstarken 5,5 kW-Spindel, einem automatischen Werkzeugwechselsystem und einer dynamischen Achsbewegung ist das EVOGXS4 die ideale Lösung für Betriebe, die Profile schnell, sauber und reproduzierbar bearbeiten möchten. Die Maschine wurde darauf ausgelegt, Rüstzeiten zu reduzieren, Bearbeitungszeiten zu optimieren und gleichzeitig höchste Präzision in der Aluminiumprofilbearbeitung zu gewährleisten.

4-Achs-Technologie für komplexe Bearbeitungen und diagonale Profilbearbeitung

Ein entscheidender Vorteil des EVOGXS4 ist das moderne 4-Achs-Konzept. Neben den drei linearen Achsen ermöglicht die zusätzliche A-Achse eine flexible Bearbeitung an mehreren Profilseiten. Der Bearbeitungskopf kann in festen Winkelpositionen von –90°, 0° und +90° positioniert werden. Zusätzlich können durch die 4. Achse auch diagonale Bearbeitungen realisiert werden, wodurch komplexe Fräs- und Bohrprozesseekt am Profil möglich werden.

Diese Flexibilität ist besonders wichtig, wenn Profile mit speziellen Systemgeometrien, schrägen Bearbeitungspunkten oder anspruchsvollen Fräsflächen gefertigt werden müssen. Dadurch werden Umspannvorgänge reduziert, Prozesszeiten verkürzt und die Präzision in der Profilbearbeitung dauerhaft erhöht.

Typische Bearbeitungen in der Profilproduktion

Das EVOGXS4 CNC Profilbearbeitungszentrum eignet sich für eine große Bandbreite an Bearbeitungsschritten, die in der industriellen Profilfertigung täglich benötigt werden.

Bearbeitungsprozesse für Profile und Aluminiumprofile

Fräsen von Funktions- und Beschlagbereichen
Bohren von Montagebohrungen und Systembohrbildern
Markieren und Kennzeichnen von Profilen
Entwässerungsschlitze und Drainageöffnungen
Endfräsen und Konturfräsen an Profilenden
Sonderbearbeitungen für individuelle Profilgeometrien
Diagonale Bearbeitungen durch die 4-Achs-Technologie

Damit eignet sich das EVOGXS4 für Betriebe, die Aluminiumprofile mit hoher Genauigkeit und stabiler Prozesssicherheit bearbeiten möchten, ohne auf flexible Bearbeitungsmöglichkeiten verzichten zu müssen.

Automatisierung für schnelle Profilbearbeitung und geringe Rüstzeiten

Das EVOGXS4 wurde für hohe Produktivität in der Profilbearbeitung ausgelegt. Ein automatisches lineares Werkzeugmagazin mit 8+1 Werkzeugplätzen ermöglicht schnelle Werkzeugwechsel ohne manuelle Eingriffe. Das reduziert Stillstandszeiten und macht die Bearbeitung von Profilen deutlich effizienter, insbesondere bei wechselnden Bearbeitungsschritten.

Die automatische Spannpositionierung über die X-Achse sorgt für eine komfortable Handhabung und eine stabile Fixierung der Profile. Optional kann die Maschine mit einem automatischen Schmier- und Kühlungssystem ausgestattet werden, um die Lebensdauer mechanischer Komponenten zu verlängern und die Wartungsintervalle zu optimieren.

Für eine moderne Produktionsintegration ist das EVOGXS4 mit einem industriellen 15″-Touchscreen-PC ausgestattet. Die Steuerung ist benutzerfreundlich aufgebaut und unterstützt schnelle Abläufe im Produktionsalltag. Zudem ermöglicht die CAM/CAD-Integration eine effiziente Programmierung und Datenübertragung in der Profilfertigung.

Industrie 4.0 готов: Datentransfer und Softwareintegration

Camquix CAM ist im Lieferumfang enthalten und unterstützt eine effiziente Bearbeitung von Profilen mit klaren Prozessen und reproduzierbaren Programmen. CadXtract ist optional verfügbar und erweitert die Möglichkeiten im CAD-CAM-Workflow. Barcode-Scanner sowie Ethernet- und USB-Schnittstellen unterstützen eine strukturierte Datenverwaltung in modernen Fertigungsumgebungen.

Technische Daten des EVOGXS4 CNC Profilbearbeitungszentrums

Bearbeitungsbereiche

X-Achse: 3000 mm
Y-Achse: 340 mm
Z-Achse: 255 mm

A-Achse (Kopfpositionierung): –90° | 0° | +90°
Diagonale Bearbeitungen möglich durch 4-Achs-Technologie

Positioniergeschwindigkeiten

X: 90 m/min
Y: 60 m/min
Z: 20 m/min

Elektrische Daten

Leistung: 8,46 kW
400 V, 3N PE AC, 50–60 Hz

Spindel

Leistung: 5,5 kW
Drehzahl: 24 000 U/min
Werkzeugaufnahme: ISO 30
Kühlung: elektrischer Lüfter

Werkzeugmagazin

Automatisches lineares Magazin mit 8 + 1 Werkzeugplätzen
Werkzeugmesssystem integriert
Max. Werkzeugdurchmesser: 150 mm

Steuerungseinheit

15″ Industrie-Touchscreen-PC
Barcode-Scanner, Ethernet & USB-Datenübertragung
CAM-Software Camquix CAM (inklusive)
CAD-CAM CadXtract (optional)

Pneumatik und Luftversorgung

Betriebsdruck: 6 – 8 bar
Gewindeschneiden M8 (optional)

Spann- und Arbeitsbereich

Standard: 4 Spannvorrichtungen
Erweiterbar auf 6 Spannvorrichtungen
Automatische Spannpositionierung über X-Achse
Automatisches Schmier- und Kühlungssystem (optional)
Geschlossene Sicherheitskabine
FESTO-Pneumatiksystem optional erhältlich
B&R-Automatisierung

EVOGXS4 für Fensterbau, Türenbau, Fassadenbau und industrielle Profilanwendungen

Das EVOGXS4 wurde konsequent für die Bearbeitung von Profilen ausgelegt und bietet besonders in der Aluminiumprofilbearbeitung klare Vorteile. Durch die Kombination aus hoher Achsdynamik, stabiler Spanntechnik und automatischem Werkzeugwechsel eignet sich die Maschine ideal für Unternehmen, die Aluminiumprofile wirtschaftlich bearbeiten und gleichzeitig eine hohe Prozesssicherheit erreichen möchten.

Typische Anwendungen in der Profilbearbeitung

Fensterbau

Fräsen von Griff- und Schlossbereichen in Profilen
Bohrbilder für Beschläge und Verriegelungssysteme

Türenbau

Profilbearbeitung mit variablen Bearbeitungspunkten
Diagonale Bearbeitungen für spezielle Systemlösungen

Fassadenbau

Bearbeitung komplexer Aluminiumprofile in hoher Genauigkeit
Technische Konturen und Funktionsbereiche für Fassadensysteme

Industrielle Anwendungen

Bearbeitung technischer Profile aus Aluminium und PVC
Flexible Sonderbearbeitungen für individuelle Produktionsprozesse

EVOMATEC – CNC-Technologie für professionelle Profilbearbeitung

EVOMATEC entwickelt CNC Profilbearbeitungszentren für Unternehmen, die Profile auf höchstem Niveau bearbeiten möchten. Unsere Systeme verbinden Präzision, robuste Industriequalität und moderne Softwareintegration. Das EVOGXS4 steht für eine wirtschaftliche Profilbearbeitung, speziell für Aluminiumprofile, und unterstützt Fertigungsbetriebe dabei, Prozesse zu optimieren, Qualität zu steigern und langfristig effizienter zu produzieren.

Fazit: CNC Profilbearbeitungszentrum mit 4 Achsen für präzise Aluminiumprofilbearbeitung

Das EVOGXS4 ist eine leistungsstarke Lösung für die moderne Bearbeitung von Profilen. Durch die 4-Achs-Technologie, den automatischen Werkzeugwechsel und die stabile Konstruktion eignet sich die Maschine ideal für die präzise Bearbeitung von Aluminiumprofilen und PVC-Profilen. Besonders die diagonale Bearbeitung erweitert die Möglichkeiten in der Profilfertigung und ermöglicht effiziente Prozesse mit konstant hoher Qualität.
