CENTRUM OBRÓBCZE DO ALUMINIUM EVOG LILIPUT

CENTRUM OBRÓBCZE DO ALUMINIUM EVOG LILIPUT – 3-OSIOWE KOMPaktOWE CENTRUM NC Z FUNKCJĄ FREZOWANIA KOPIUJĄCEGO

Precyzja, kompaktowość i wydajność w obróbce profili aluminiowych

Wysokowydajne kompaktowe centrum obróbcze do profili aluminiowych i z tworzyw sztucznych

Centrum obróbcze do aluminium EVOG LILIPUT to zaawansowane 3-osiowe kompaktowe centrum obróbcze NC z wbudowaną funkcją frezowania kopiującego, zaprojektowane do precyzyjnej obróbki profili aluminiowych i z tworzyw sztucznych.
Kierując się zasadą „mniej znaczy więcej”, EVOG LILIPUT zapewnia maksymalną wydajność na minimalnej przestrzeni — idealne rozwiązanie dla warsztatów oraz producentów okien, drzwi i fasad, którzy poszukują wysokiej efektywności przy ograniczonej powierzchni produkcyjnej.

Dzięki serwo-sterowanym osiom, intuicyjnej obsłudze, laserowemu pozycjonowaniu profili oraz mocnym wrzecionom frezarskim system ten zapewnia wyjątkową precyzję cięcia i frezowania w profesjonalnych zastosowaniach przemysłowej obróbki profili aluminiowych.

Innowacja technologiczna EVOMATEC

Zaawansowana technika NC dla precyzji i powtarzalności

EVOG LILIPUT jest wyposażony w najnowszą technologię NC i frezarską EVOMATEC, gwarantującą czyste, precyzyjne i powtarzalne wyniki obróbki.
Trzy niezależnie napędzane wrzeciona umożliwiają jednoczesną obróbkę trzech stron profilu aluminiowego — wydajnie, z niskim poziomem drgań i z maksymalną ochroną materiału.

Parametryczne szablony programów w oprogramowaniu sterującym pozwalają użytkownikowi w prosty sposób definiować i zapisywać operacje obróbcze, takie jak kieszenie pod zamki, otwory pod klamki, gniazda pod zawiasy, otwory drenażowe lub montażowe.
10-calowy panel dotykowy zapewnia intuicyjne programowanie i obsługę, natomiast system laserowego ustawiania ułatwia pozycjonowanie profili i minimalizuje ryzyko błędów operatora.

Funkcje centrum obróbczego EVOG LILIPUT

10″ panel sterowania z ekranem dotykowym i przyjaznym interfejsem
Niezależne wrzeciona do obróbki kilku powierzchni profilu
Funkcja frezowania kopiującego do złożonej obróbki profili
Zintegrowany system chłodzenia dla wydłużenia żywotności narzędzi

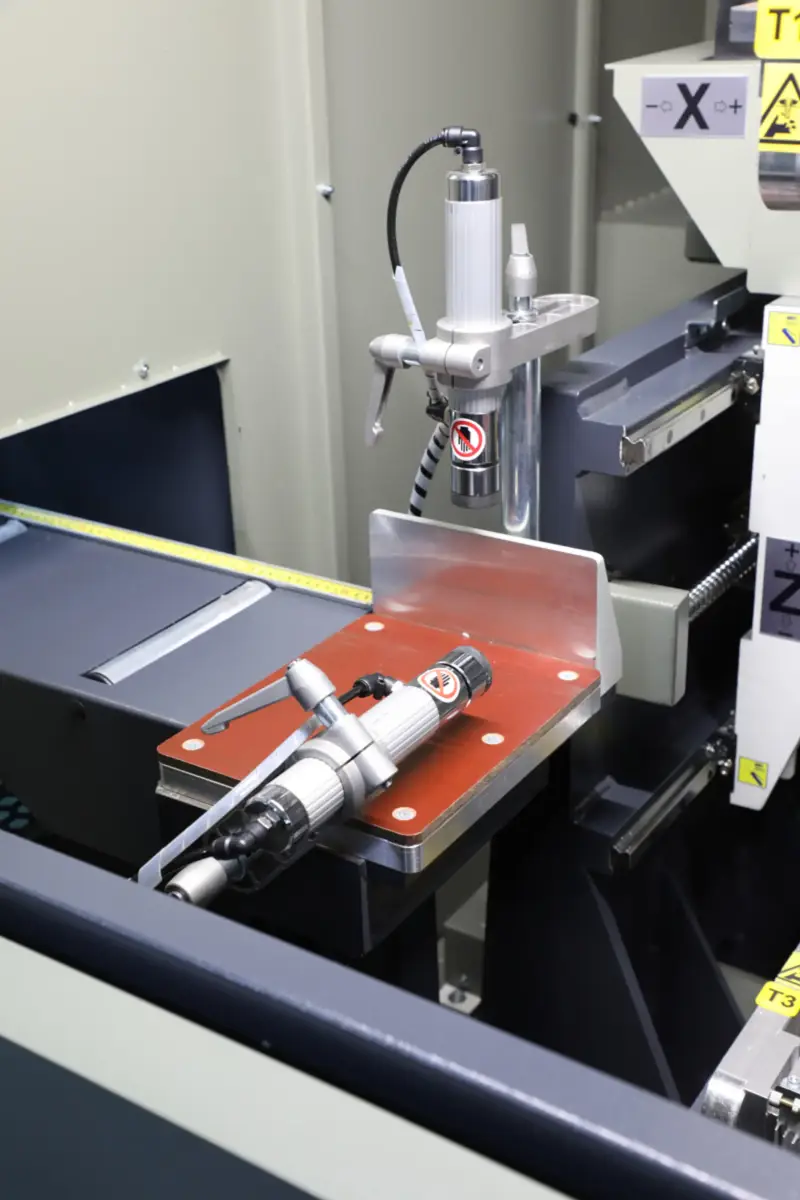

Pionowe i poziome zaciski pneumatyczne (2 górne, 2 czołowe)
System laserowego ustawiania oraz prawe/lewe ograniczniki pozycjonujące do dokładnego ustawienia profili
Parametryczne szablony programów dla powtarzalnych cykli frezowania

Wyposażenie standardowe i opcjonalne

Wyposażenie standardowe

System chłodzenia
Pneumatyczne jednostki zaciskowe (2 górne, 2 czołowe)
Trzy frezy o średnicy 6 mm
Prawy/lewy ogranicznik pozycjonujący
System laserowego ustawiania

Wyposażenie opcjonalne

Frezy o średnicach 5, 6, 8 i 10 mm
Serwo-sterowane podparcie profilu
Frezowanie szczelin drenażowych pod kątem 45° – idealne do profili okiennych i odwadniających

Dane techniczne EVOG LILIPUT

Przebiegi robocze (zakres przesuwu)

Oś X: 350 mm Oś Y: 150 mm Oś Z: 120 mm

Prędkość pozycjonowania

X/Y/Z: 30 m/min

Dane elektryczne

Maksymalna moc: 12 kW 400 V 50–60 Hz 3 fazy

Wrzeciona

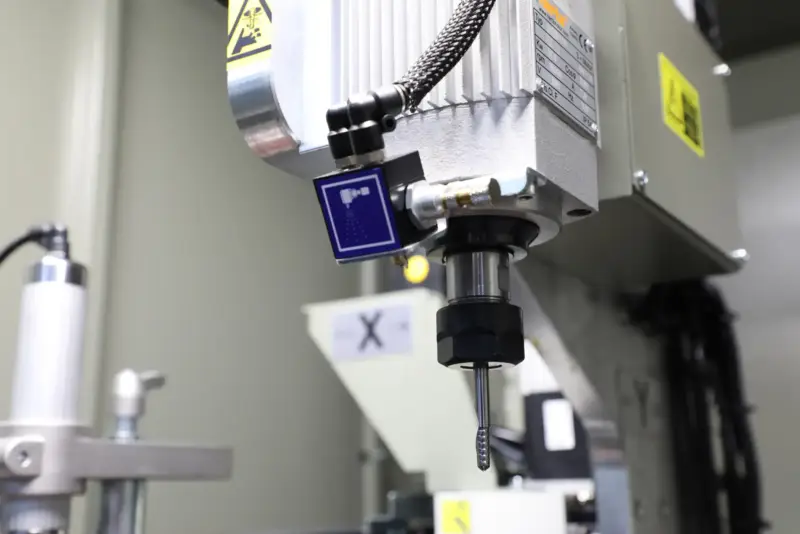

Liczba: 3 Prędkość obrotowa: 18 000 obr./min Moc: 3 kW Uchwyt narzędziowy: ER 20

Jednostka sterująca

10″ ekran dotykowy, przesył danych USB (standard), Smart-CAM post-processing (opcja)

Sprężone powietrze

6–8 bar Zużycie: 40 L/min

Obszar roboczy i wyposażenie

Cztery uchwyty zaciskowe, automatyczny system chłodzenia, w pełni zabudowana kabina bezpieczeństwa

Wszechstronne zastosowania w obróbce profili aluminiowych

Centrum obróbcze EVOG LILIPUT doskonale sprawdza się w szerokim zakresie zastosowań przemysłowych, w tym:

Produkcja okien: precyzyjne frezowanie otworów pod klamki, zamki i rygle
Produkcja drzwi: obróbka profili ramowych i skrzydłowych
Budowa fasad: frezowanie złożonych połączeń i geometrii łączeniowych
Meble i wykończenie wnętrz: obróbka połączeń profili aluminiowych i z tworzyw sztucznych
Budowa maszyn i konstrukcje lekkie: precyzyjne frezowanie elementów funkcjonalnych

Dzięki wysokiej dokładności i powtarzalności EVOG LILIPUT zapewnia idealne dopasowanie profili, skracając czas montażu i podnosząc jakość gotowych wyrobów.

Elastyczność dzięki technologii EVOMATEC

Modułowa rozbudowa dla dopasowanej produktywności

EVOG LILIPUT oznacza modułową elastyczność. Dzięki opcjonalnym narzędziom i systemom rozszerzeń maszynę można skonfigurować pod konkretne wymagania produkcyjne — zapewniając maksymalną elastyczność bez kompromisów w zakresie precyzji.
Serwo-sterowane podparcie profilu gwarantuje stabilność przy obróbce długich profili, a opcjonalne średnice frezów umożliwiają realizację szerokiego spektrum operacji i materiałów.

Podsumowanie – kompaktowa moc dla najwyższej precyzji

3-osiowe kompaktowe centrum obróbcze NC EVOG LILIPUT firmy EVOMATEC łączy w sobie najnowocześniejszą technologię CNC, intuicyjną obsługę oraz maksymalną precyzję w oszczędzającej miejsce konstrukcji.
Dzięki solidnej budowie, wysokowydajnej technologii wrzecion oraz inteligentnej integracji programowej EVOG LILIPUT jest idealnym rozwiązaniem dla producentów, którzy oczekują wydajności, dokładności i niezawodności procesów w obróbce profili aluminiowych.

EVOMATEC – precyzja i innowacja dla Twojej produkcji
