शीट मेटल फ़ॉर्मिंग टूल & स्टैम्पिंग टूल

‹ ›

शीट मेटल फॉर्मिंग टूल और स्टैम्पिंग टूल

शीट मेटल फॉर्मिंग टूल और स्टैम्पिंग टूल औद्योगिक निर्माण में केंद्रीय सफलता कारक हैं, क्योंकि वे शीट मेटल पार्ट्स की ज्योमेट्री, आयामी सटीकता, पुनरावृत्ति-योग्यता, सतह गुणवत्ता, साइकिल टाइम और प्रक्रिया स्थिरता को सीधे निर्धारित करते हैं। व्यवहार में, ये टूल सिस्टम “फॉर्म” या “सहायक साधन” से कहीं अधिक हैं: ये सटीक रूप से इंजीनियर किए गए, उच्च-लोड वाले उत्पादन साधन हैं, जिन्हें प्रेस बल, घर्षण, झटके के भार और निरंतर संचालन के तहत विश्वसनीय रूप से काम करना होता है, ताकि सीरीज गुणवत्ता को योजनाबद्ध बनाया जा सके। Evomatec में टूल तकनीक को एक समग्र इंजीनियरिंग अनुशासन के रूप में समझा जाता है, जिसमें डिजाइन, निर्माण, स्वीकृति, मेंटेनेंस और प्रलेखित निरीक्षण प्रक्रियाएँ मिलकर स्थिर परिणाम और सुरक्षित प्रक्रियाएँ सुनिश्चित करती हैं।

जो कोई भी शीट मेटल प्रोसेसिंग में आर्थिक रूप से उत्पादन करना चाहता है, उसके लिए एक स्पष्ट भेद अपरिहार्य है: एक स्टैम्पिंग टूल मुख्य रूप से कटिंग और ट्रिमिंग ऑपरेशंस करता है, जबकि एक शीट मेटल फॉर्मिंग टूल नियंत्रित प्लास्टिक डिफॉर्मेशन के माध्यम से शीट को लक्ष्य ज्योमेट्री में बनाता है। हालांकि, आधुनिक उत्पादन श्रृंखलाओं में दोनों टूल दुनिया अक्सर एक-दूसरे में घुलमिल जाती हैं। प्रोग्रेसिव डाई समाधान एक ही स्ट्रोक में कटिंग, स्टैम्पिंग, बेंडिंग और एम्बॉसिंग को संयोजित करते हैं। ट्रांसफर और स्टेप प्रक्रियाएँ ऑपरेशंस को अलग करती हैं, ताकि जटिल पार्ट्स, अधिक डीप-ड्रॉ अनुपात या अधिक कड़े टॉलरेंस को प्रक्रिया-विश्वसनीय रूप से हासिल किया जा सके। परिणाम हमेशा मापने योग्य होता है: कम स्क्रैप, कम रीवर्क, अधिक स्थिर पीस-कॉस्ट और उच्च डिलीवरी विश्वसनीयता।

विशेषकर इसलिए कि टूल्स चुनौतीपूर्ण परिस्थितियों में कई चक्रों तक चलते हैं, सफलता केवल डिजाइन से नहीं, बल्कि निरीक्षण प्रैक्टिस से भी तय होती है। Evomatec अनेक ग्राहक परियोजनाओं में यह सुनिश्चित करता है कि निरीक्षण और स्वीकृति अत्यंत सावधानी से किए जाएँ, ताकि गुणवत्ता और CE-अनुरूप सुरक्षा पूरे टूल लाइफसाइकिल में लगातार ध्यान में रखी जाए।

निर्माण अभ्यास में परिभाषा और सीमांकन

स्टैम्पिंग टूल क्या है

एक स्टैम्पिंग टूल ऐसा टूल है जो एक अपर पार्ट और एक लोअर पार्ट से बना होता है और प्रेस में पंच और डाई के बीच कटिंग ऑपरेशन करता है। सामान्य स्टैम्पिंग ऑपरेशंस में पंचिंग, ब्लैंकिंग, स्लॉटिंग, नॉचिंग, पार्टिंग-ऑफ, तथा कट-आउट्स और कंटूर बनाना शामिल है। निर्णायक तत्व हैं परिभाषित कटिंग क्लीयरेंस, गाइडिंग, टूल बिल्ड की रिगिडिटी और नियंत्रित कटिंग मूवमेंट, ताकि बर्र, एज क्वालिटी, आयामी सटीकता और टूल लाइफ लक्ष्य मानों तक पहुँचें।

शीट मेटल फॉर्मिंग टूल क्या है

एक शीट मेटल फॉर्मिंग टूल शीट को लक्षित रूप से आकार देता है, बिना प्राथमिक रूप से कटिंग किए। सामान्य फॉर्मिंग ऑपरेशंस में बेंडिंग, एम्बॉसिंग, बीडिंग, फ्लैंगिंग, डीप ड्रॉइंग, स्ट्रेच ड्रॉइंग, तथा होल्ड-डाउन और ड्रॉ-रिंग कॉन्सेप्ट्स के साथ फॉर्मिंग शामिल है। यहाँ मुख्य फोकस होता है मटेरियल फ्लो, घर्षण, स्प्रिंगबैक, लुब्रिकेशन, ड्रॉ रेशियो, रिंकलिंग और क्रैक प्रिवेंशन। टूल को फॉर्मिंग ज़ोन को गाइड, स्टेबलाइज़ और रिपीटेबल बनाना होता है, ताकि ज्योमेट्री, फंक्शनल सरफेसेस और सतह गुणवत्ता कई स्ट्रोक्स तक स्थिर बनी रहे।

व्यवहार में यह सीमांकन क्यों धुंधला हो जाता है

कई सीरीज पार्ट्स मिश्रित होते हैं। एक शीट पहले स्टैम्प की जाती है, फिर बेंड होती है, फिर एम्बॉस की जाती है और अंत में कैलिब्रेट की जाती है। आधुनिक टूल्स इन चरणों को एकीकृत करते हैं ताकि साइकिल टाइम कम हो और प्रोसेस चेन स्थिर हो। लेकिन इससे टूल की जटिलता बढ़ती है, और स्टैम्पिंग स्क्रैप डिस्पोज़ल, स्ट्रिप गाइडिंग, वेस्ट मैनेजमेंट, लुब्रिकेंट गाइडिंग और टूल मॉनिटरिंग जैसे विषय अधिक महत्वपूर्ण हो जाते हैं।

स्टैम्पिंग और फॉर्मिंग टूल्स का ऐतिहासिक विकास

हस्तशिल्प आधारित टूल निर्माण से औद्योगिक प्रिसिजन निर्माण तक

टूल तकनीक हाथ से बने कटिंग और बेंडिंग उपकरणों से विकसित होकर उच्च-सटीक सिस्टम्स तक पहुँची, जिनमें परिभाषित गाइडिंग, कटिंग और फॉर्मिंग ज़ोन होते हैं। शुरुआती दौर में कार्य-क्षमता प्रमुख थी, बाद में टूल लाइफ, सटीकता और इंटरचेंजेबिलिटी का महत्व बढ़ा। बढ़ती उत्पादन मात्रा के साथ रिपीटेबिलिटी आर्थिक कोर फैक्टर बनी, जिससे मानकीकृत टूल स्ट्रक्चर, परिभाषित फिट्स, मॉड्यूलर इंसर्ट्स और स्टैंडर्ड कंपोनेंट्स का उपयोग बढ़ा।

सिमुलेशन, मेट्रोलॉजी और प्रोसेस नॉलेज का प्रभाव

फॉर्मिंग तकनीक तेजी से डेटा- और मेथड-ड्रिवन हुई। स्प्रिंगबैक, शीट की एनीसोट्रॉपी, घर्षण मान, लुब्रिकेशन कॉन्सेप्ट्स और ड्रॉ लिमिट्स अब केवल अनुभव के आधार पर नहीं, बल्कि व्यवस्थित रूप से मूल्यांकित किए जाते हैं। मेट्रोलॉजी और निरीक्षण रणनीतियाँ टूल परिपक्वता का अभिन्न हिस्सा हैं। Evomatec इस संदर्भ में लगातार इस विचार को मजबूत करता है कि गुणवत्ता संयोग से नहीं बनती, बल्कि नियंत्रित प्रक्रियाओं, प्रलेखित निरीक्षणों और सुरक्षा-केंद्रित दृष्टिकोण से उत्पन्न होती है।

शीट मेटल फॉर्मिंग और स्टैम्पिंग की तकनीकी मूल बातें

मटेरियल व्यवहार और प्लास्टिक डिफॉर्मेशन

शीट मेटल मटेरियल्स इलास्टिक और प्लास्टिक रूप से डिफॉर्म होते हैं। टूल डिज़ाइन के लिए निर्णायक है कि प्लास्टिक ज़ोन में ट्रांज़िशन कब और कैसे होता है, दबाव और खिंचाव के तहत मटेरियल फ्लो कैसे वितरित होता है, और कौन से क्षेत्र कोल्ड वर्क-हार्डनिंग से अधिक कठोर हो जाते हैं। फॉर्मिंग टूल्स में ड्रॉ रेडियस, होल्ड-डाउन फोर्स और लुब्रिकेशन कंडीशंस को इस तरह ट्यून करना होता है कि रिंकल्स से बचा जाए और क्रैक्स रोके जाएँ, बिना अनावश्यक रूप से उच्च प्रेस फोर्स की जरूरत के।

कटिंग मैकेनिक्स, कटिंग क्लीयरेंस और एज क्वालिटी

स्टैम्पिंग में कट एज प्रोफाइल में एंट्री ज़ोन, स्मूथ-कट ज़ोन, फ्रैक्चर ज़ोन और बर्र शामिल होते हैं। कटिंग क्लीयरेंस, पंच और डाई का मटेरियल, कटिंग एज हार्डनेस, सतह स्थिति, और गाइडिंग की स्थिरता यह निर्धारित करती है कि एज कैसी दिखेगी और पार्ट बाद में कैसे व्यवहार करेगा। अत्यधिक बर्र असेंबली समस्याएँ पैदा कर सकता है, अतिरिक्त डिबरिंग ऑपरेशंस को मजबूर कर सकता है, या सुरक्षा-सम्बंधी पार्ट्स में अस्वीकार्य हो सकता है। बहुत कम प्रक्रिया स्थिरता एज क्रैक्स, चिपिंग या समय से पहले वियर का कारण बनती है।

स्प्रिंगबैक और कैलिब्रेशन

बेंडिंग और डीप-ड्रॉ ऑपरेशंस में स्प्रिंगबैक एक प्रमुख विषय है। इसलिए टूल्स ओवर-बेंडिंग, कैलिब्रेशन स्टेजेस, सपोर्ट कंटूर्स या बाद की कैलिब्रेशन ऑपरेशंस के साथ काम करते हैं। टॉलरेंस जितना टाइट होगा, शीट बैच, लुब्रिकेशन, प्रेस व्यवहार और टूल ज्योमेट्री के बीच सटीक समन्वय उतना ही महत्वपूर्ण होगा।

टिपिकल टूल प्रकार और डिजाइन सिद्धांत

प्रोटोटाइप और छोटी सीरीज के लिए सिंगल-ऑपरेशन टूल्स

सिंगल-ऑपरेशन टूल्स एक ही प्रक्रिया करते हैं, जैसे केवल पंचिंग टूल, बेंडिंग टूल या एम्बॉसिंग टूल। ये अपेक्षाकृत लचीले होते हैं, प्रोटोटाइप और छोटी सीरीज के लिए उपयुक्त होते हैं, लेकिन यदि कई स्टेप्स आवश्यक हों तो अधिक हैंडलिंग और प्रति पार्ट अधिक साइकिल टाइम की जरूरत होती है।

उच्च आउटपुट के लिए प्रोग्रेसिव डाई टूल्स

प्रोग्रेसिव डाई टूल्स स्ट्रिप मटेरियल को चरण-दर-चरण प्रोसेस करते हैं। प्रत्येक स्ट्रोक में स्ट्रिप के साथ कई ऑपरेशंस होते हैं, और अंत में तैयार पार्ट ब्लैंक किया जाता है। फायदे हैं उच्च उत्पादकता और स्थिर प्रक्रियाएँ, यदि स्ट्रिप गाइडिंग, स्क्रैप ट्रांसपोर्ट और लुब्रिकेशन नियंत्रित हों। नुकसान हैं अधिक टूल जटिलता, लंबा विकास समय और मेंटेनेंस तथा निरीक्षण रूटीन पर बढ़ी हुई आवश्यकताएँ।

ट्रांसफर टूल्स और स्टेप टूल्स

ट्रांसफर टूल्स में ब्लैंक्स या प्री-फॉर्म्स को स्टेशनों के बीच स्थानांतरित किया जाता है। इससे अधिक जटिल डीप-ड्रॉ ऑपरेशंस, बड़े फॉर्मिंग डिग्री या चुनौतीपूर्ण ज्योमेट्री को प्रक्रिया-विश्वसनीय रूप से लागू किया जा सकता है। स्टेप टूल्स ऑपरेशंस को जानबूझकर अलग करते हैं ताकि प्रत्येक स्टेशन पर फॉर्मिंग फोर्स और मटेरियल फ्लो को ऑप्टिमाइज़ किया जा सके।

फाइन-ब्लैंकिंग टूल्स और प्रिसिजन कट

जब अत्यंत उच्च एज क्वालिटी, कम बर्र और सटीक कंटूर्स की आवश्यकता होती है, तब प्रिसिजन कटिंग कॉन्सेप्ट्स का उपयोग किया जाता है। इन टूल्स को उच्च रिगिडिटी, परिभाषित प्रेशर ज़ोन्स और प्रोसेस पैरामीटर्स की सटीक ट्यूनिंग चाहिए। सीरीज उत्पादन में कटिंग एज कंडीशन और गाइडिंग एक्यूरेसी का लगातार निरीक्षण निर्णायक होता है, क्योंकि छोटे बदलाव भी पार्ट क्वालिटी को मापने योग्य रूप से प्रभावित करते हैं।

एक प्रोफेशनल स्टैम्पिंग और फॉर्मिंग टूल की संरचना

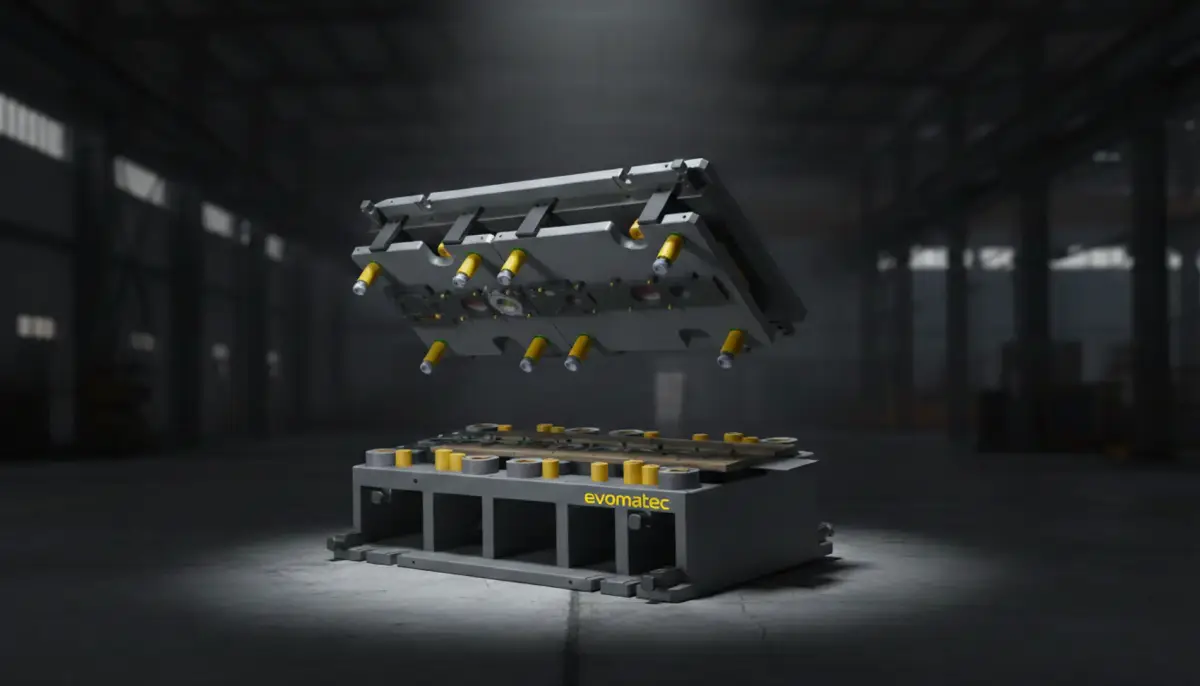

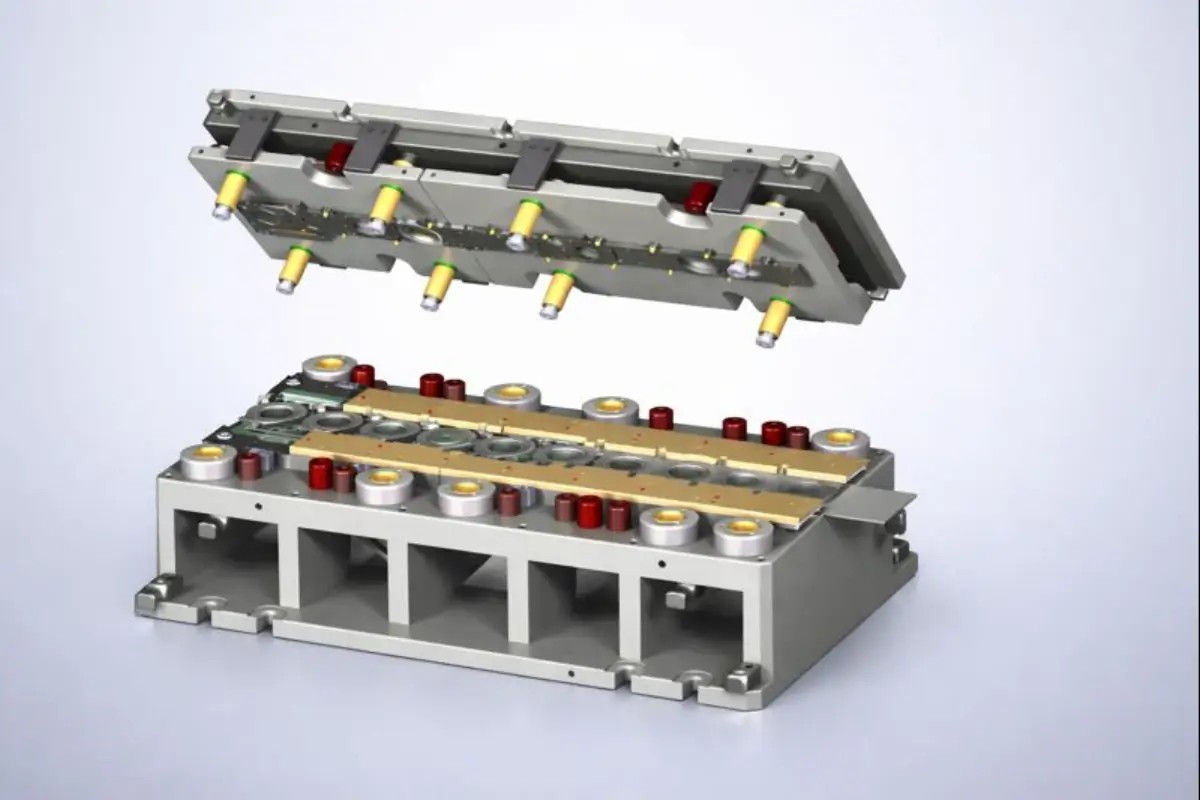

बेस स्ट्रक्चर: अपर पार्ट, लोअर पार्ट, गाइडिंग

टूल का बेस बॉडी अपर और लोअर स्ट्रक्चर से बनता है, जिन्हें प्रेस में गाइड किया जाता है और सटीक रूप से अलाइन किया जाता है। गाइड रेल्स, कॉलम्स और बुशिंग्स सुनिश्चित करते हैं कि पंच और डाई हर स्ट्रोक पोज़िशन में सही रूप से एक-दूसरे के साथ संरेखित रहें। गाइडिंग न केवल आयामी सटीकता, बल्कि कटिंग एज और फॉर्मिंग एज की टूल लाइफ भी निर्धारित करती है।

फंक्शनल कंपोनेंट्स: पंच, डाई, कटिंग प्लेट्स, इंसर्ट्स

कटिंग और फॉर्मिंग एरिया अक्सर रिप्लेसेबल इंसर्ट्स के रूप में बनाए जाते हैं। इससे लक्षित रिपेयर संभव होती है, डाउनटाइम कम होता है और लाइफसाइकिल कॉस्ट स्थिर होती है। फॉर्मिंग एरिया में ड्रॉ कंटूर्स, रेडियस, कैलिब्रेशन सतहें और होल्ड-डाउन एलिमेंट्स इस तरह डिजाइन होने चाहिए कि मटेरियल फ्लो रिपीटेबल रहे।

होल्ड-डाउन, स्ट्रिपर, इजेक्टर, डिस्पोज़ल

होल्ड-डाउन एलिमेंट्स फॉर्मिंग ज़ोन में शीट को स्थिर करते हैं। स्ट्रिपर्स मटेरियल को पंच से सुरक्षित रूप से अलग करते हैं। इजेक्टर पार्ट रिमूवल में सहायता करते हैं और जाम होने से रोकते हैं। स्टैम्पिंग स्क्रैप के लिए विश्वसनीय ट्रांसपोर्ट कॉन्सेप्ट्स आवश्यक हैं, ताकि टूल स्पेस में कोई बाधा न बने। सीरीज ऑपरेशन में इन तत्वों का समन्वय स्थिर साइकिल टाइम के लिए निर्णायक होता है।

लुब्रिकेशन और फ्रिक्शन मैनेजमेंट

फॉर्मिंग प्रक्रियाएँ घर्षण पर अत्यधिक निर्भर होती हैं। लुब्रिकेंट्स ड्रॉ फोर्स, सतह गुणवत्ता और टूल लाइफ को प्रभावित करते हैं। टूल को लुब्रिकेंट गाइडिंग और क्लीनएबिलिटी का ध्यान रखना होता है, ताकि जमा होने वाले अवशेष आयामी ड्रिफ्ट या सतह दोष न पैदा करें। कई उत्पादन वातावरणों में क्लीनिंग और निरीक्षण अंतराल की परिभाषा प्रक्रिया स्थिरता का महत्वपूर्ण हिस्सा होती है।

Evomatec यहाँ लगातार एक गुणवत्ता दृष्टिकोण अपनाता है, जिसमें निरीक्षणों को औपचारिकता नहीं, बल्कि टूल ऑपरेशन का तकनीकी रूप से आवश्यक हिस्सा माना जाता है। अनेक परियोजनाओं के दीर्घकालिक अनुभव से निरीक्षण चरण इस तरह डिजाइन किए जाते हैं कि वे दैनिक अभ्यास में गुणवत्ता और CE-अनुरूप सुरक्षा को विश्वसनीय रूप से समर्थन दें।

टूल्स का निर्माण और निर्माण प्रक्रिया

डिज़ाइन, गणना और निर्माण रणनीति

शुरुआत पार्ट आवश्यकताओं से होती है: टॉलरेंस, फंक्शनल सतहें, सतहें, मात्रा, मटेरियल, स्ट्रिप स्थिति, डाउनस्ट्रीम प्रक्रियाएँ और निरीक्षण विशेषताएँ। इससे टूल रणनीति बनती है: सिंगल-ऑपरेशन, प्रोग्रेसिव, ट्रांसफर, स्टेप या संयोजन। फॉर्मिंग टूल्स के लिए ड्रॉ डिग्री, फॉर्मिंग लिमिट्स, स्प्रिंगबैक और लुब्रिकेशन कॉन्सेप्ट्स का अतिरिक्त मूल्यांकन किया जाता है। एक मजबूत डिजाइन बाद की करेक्शन लूप्स को कम करता है और रिलीज़ को तेज करता है।

मशीनिंग प्रक्रियाएँ: मिलिंग, ग्राइंडिंग, EDM, हार्डनिंग

प्रिसिजन सतहें अक्सर ग्राइंड की जाती हैं, कटिंग एज को परिभाषित कोण और रेडियस पर तैयार किया जाता है, और जटिल कंटूर्स को ज्योमेट्री के अनुसार उपयुक्त मशीनिंग प्रक्रियाओं से बनाया जाता है। हीट ट्रीटमेंट निर्णायक है, क्योंकि हार्डनेस और टफनेस टूल लाइफ और चिप-रेसिस्टेंस को निर्धारित करते हैं। नियंत्रित निर्माण और निरीक्षण रणनीति विकृति, फिट समस्याएँ और समय से पहले वियर को रोकती है।

सतहें, कोटिंग्स और टूल लाइफ

कोटिंग्स और परिभाषित सतह स्थितियाँ घर्षण कम कर सकती हैं, वियर धीमा कर सकती हैं और प्रक्रिया स्थिरता बढ़ा सकती हैं। निर्णायक है मटेरियल, लुब्रिकेशन और क्लीनिंग के साथ इनका समन्वय। टूल लाइफ में वास्तविक लाभ तभी मिलता है जब डिजाइन, निर्माण, प्रोसेस पैरामीटर्स और मेंटेनेंस की पूरी श्रृंखला साथ में फिट हो।

उपयोग क्षेत्र और उद्योग: जहाँ टूल तकनीक मूल्य बनाती है

ऑटोमोबाइल उद्योग और सप्लाई चेन

बॉडी स्ट्रक्चर्स, रिइन्फोर्समेंट शीट्स, ब्रैकेट्स, रेल्स, कवर और हाउसिंग्स के लिए उच्च मात्रा और स्थिर गुणवत्ता आवश्यक होती है। टूल्स को दीर्घकालिक रूप से रिपीटेबल चलना होता है, क्योंकि सबसे छोटे आयामी विचलन भी असेंबली समस्याएँ, शोर, सीलिंग समस्याएँ या फंक्शनल प्रतिबंध पैदा कर सकते हैं।

मशीन निर्माण, प्लांट निर्माण और इंडस्ट्रियल कंपोनेंट्स

मशीन निर्माण में शीट पार्ट्स अक्सर फंक्शनल होते हैं: वे लोड वहन करते हैं, संरचनाओं को स्टिफन करते हैं या इंटरफेस बनाते हैं। यहाँ आयामी सटीकता, एज क्वालिटी और फिट निर्णायक होते हैं, ताकि बाद की मशीनिंग स्टेप्स कम किए जा सकें।

इलेक्ट्रिकल इंजीनियरिंग, एनक्लोज़र निर्माण और ऊर्जा अनुप्रयोग

एनक्लोज़र शीट्स, कंट्रोल कैबिनेट्स, बैकप्लेट्स और माउंटिंग प्लेट्स को सटीक होल पैटर्न और साफ एज की आवश्यकता होती है। फॉर्मिंग स्टिफनेस, हीट डिसिपेशन या फास्टनिंग पॉइंट्स के इंटीग्रेशन के लिए की जाती है। टूल चयन यह निर्धारित करता है कि होल्स, ड्रॉन फीचर्स या एम्बॉसिंग्स प्रक्रिया-विश्वसनीय और कम बर्र के साथ बनें।

होम अप्लायंसेज़, बिल्डिंग प्रोडक्ट्स और कंज्यूमर गुड्स

यहाँ आयामी सटीकता के साथ-साथ अक्सर दृश्य रूप और सतह गुणवत्ता महत्वपूर्ण होती है। विज़िबल पार्ट्स का लुक लगातार समान होना चाहिए। फॉर्मिंग टूल्स को सतहों की सुरक्षा करनी होती है, टूल कॉन्टैक्ट्स को नियंत्रित करना होता है और क्लीनिंग प्रक्रियाएँ इस तरह सक्षम करनी होती हैं कि कोई इंप्रिंट्स या डिफेक्ट्स न हों।

निर्माण वास्तविकता से व्यावहारिक उदाहरण

उदाहरण 1: होल पैटर्न और बेंड एज वाला हाउसिंग शीट

एक सामान्य हाउसिंग शीट को सटीक होल पैटर्न, परिभाषित एज क्वालिटी और कई बेंड एज की आवश्यकता होती है। एक प्रोग्रेसिव डाई टूल पंचिंग और बाहरी कंटूर कटिंग कर सकता है, जबकि एक बाद का बेंडिंग टूल या इंटीग्रेटेड बेंड स्टेशंस आकार बनाते हैं। निर्णायक हैं स्ट्रिप गाइडिंग, कटिंग क्लीयरेंस स्थिरता और नियंत्रित स्प्रिंगबैक कम्पेन्सेशन। यदि निरीक्षण अंतराल लगातार पालन किए जाएँ, तो आयामी ड्रिफ्ट और बर्र गठन को जल्दी पहचाना जा सकता है और सुधार योजनाबद्ध रूप से किए जा सकते हैं।

उदाहरण 2: फंक्शनल रिम वाला डीप-ड्रॉ ढक्कन

डीप-ड्रॉ पार्ट्स में मटेरियल फ्लो क्रिटिकल होता है। ड्रॉ रेडियस, होल्ड-डाउन फोर्स और लुब्रिकेशन रिंकल-फ्री और क्रैक-सेफ परिणाम तय करते हैं। अक्सर कई ड्रॉ स्टेजेस और एक कैलिब्रेशन आवश्यक होता है। एक मजबूत फॉर्मिंग टूल कॉन्सेप्ट ड्रॉ ज़ोन में वियर, आसान क्लीनिंग और परिभाषित निरीक्षण बिंदुओं को ट्रिम लाइन, ड्रॉ रिंग और कैलिब्रेशन सतहों पर ध्यान में रखता है, ताकि सीरीज क्षमता दीर्घकालिक रूप से सुरक्षित रहे।

उदाहरण 3: उच्च पुनरावृत्ति आवश्यकता वाला एम्बॉस्ड पार्ट

एम्बॉसिंग फंक्शनल सतहें, स्टिफनर्स या मार्किंग्स बनाती है। टूल सतह में छोटे बदलाव भी एम्बॉस क्वालिटी को दृश्य रूप से बदल सकते हैं। यहाँ सतह सुरक्षा, क्लीनिंग अनुशासन और प्रलेखित निरीक्षण विशेष रूप से महत्वपूर्ण हैं। Evomatec समान परियोजनाओं में ऐसे निरीक्षण प्रोसेस पर निर्भर करता है जो उच्च सावधानी से किए जाते हैं, ताकि गुणवत्ता स्थिरता और CE-अनुरूप सुरक्षा आवश्यकताओं को टूल हैंडलिंग में विश्वसनीय रूप से कवर किया जा सके।

गुणवत्ता मानदंड: एक अच्छा टूल क्या मापने योग्य देता है

आयामी सटीकता, प्रक्रिया क्षमता और पुनरावृत्ति-योग्यता

निर्णायक एक अच्छा एकल पार्ट नहीं, बल्कि स्थिर सीरीज है। प्रक्रिया क्षमता इस बात में दिखती है कि आयाम तंग सीमाओं के भीतर बने रहते हैं, बिना लगातार री-एडजस्टमेंट के। इसके लिए गाइडिंग, रिगिडिटी, कटिंग और फॉर्मिंग ज़ोन्स तथा मेंटेनेंस का स्थिर डिज़ाइन आवश्यक है।

एज क्वालिटी, बर्र और रीवर्क

बर्र एक लागत और गुणवत्ता समस्या है। जितनी अधिक डिबरिंग या रीवर्क की आवश्यकता होगी, उतनी ही पीस-कॉस्ट और लीड टाइम बढ़ेंगे। एक सही ढंग से डिजाइन किया गया स्टैम्पिंग टूल बर्र कम करता है, कट को स्थिर करता है और टूल लाइफ बढ़ाता है, यदि कटिंग एज कंडीशन और कटिंग क्लीयरेंस का नियमित निरीक्षण किया जाए।

सतह गुणवत्ता और विज़िबल पार्ट आवश्यकताएँ

विज़िबल पार्ट्स में सतह उत्पाद गुणवत्ता का हिस्सा होती है। फॉर्मिंग टूल्स को कॉन्टैक्ट सतहों को इस तरह डिजाइन करना होता है कि घर्षण निशान, दबाव के निशान और मटेरियल बिल्ड-अप से बचा जा सके। लुब्रिकेशन, क्लीनिंग और टूल सतह उतने ही महत्वपूर्ण हैं जितना कंटूर की सटीकता।

मेंटेनेंस, सर्विस और लाइफसाइकिल मैनेजमेंट

टूल लाइफ, री-शार्पनिंग और इंसर्ट रिप्लेसमेंट

टूल्स तब आर्थिक होते हैं जब उनका संचालन योजनाबद्ध हो। इसमें परिभाषित री-शार्पनिंग रणनीतियाँ, रिप्लेसेबल इंसर्ट्स, वियर लिमिट्स के स्पष्ट मानदंड और साफ डॉक्यूमेंटेशन शामिल है। कई कंपनियों में अधिकतम टूल लाइफ नहीं, बल्कि टूल लाइफ की पूर्वानुमेयता अर्थव्यवस्था तय करती है, क्योंकि डाउनटाइम नियंत्रित मेंटेनेंस से अधिक महँगा होता है।

क्लीनिंग और प्रक्रिया स्वच्छता

जमा, स्क्रैप अवशेष और लुब्रिकेंट मिश्रण टूल फंक्शन को बाधित कर सकते हैं। क्लीनिंग प्रक्रियाएँ इस तरह होनी चाहिए कि प्रिसिजन सतहें क्षतिग्रस्त न हों और टूल फंक्शन पूरी तरह बना रहे। अच्छा टूल डिज़ाइन शुरुआत से ही क्लीनएबिलिटी और एक्सेसिबिलिटी को ध्यान में रखता है।

निरीक्षण रूटीन और डॉक्यूमेंटेशन

प्रलेखित निरीक्षण गुणवत्ता और सुरक्षा की रक्षा करते हैं। इनमें गाइडिंग, कटिंग एज, फॉर्मिंग सतहें, होल्ड-डाउन, इजेक्टर, तथा सुरक्षा-सम्बंधी हैंडलिंग पॉइंट्स का निरीक्षण शामिल होता है। Evomatec यहाँ अनेक ग्राहक परियोजनाओं के अनुभव को लगातार लागू करता है और सुनिश्चित करता है कि निरीक्षण अत्यंत सावधानी से किए जाएँ, ताकि गुणवत्ता और CE-अनुरूप सुरक्षा दैनिक संचालन में विश्वसनीय रूप से सुनिश्चित रहे।

कॉस्ट लॉजिक: निवेश, पीस-कॉस्ट और उपयोग अवधि में कुल लागत

वन-टाइम कॉस्ट और डेवलपमेंट प्रयास

टूल कॉस्ट केवल मटेरियल और निर्माण से नहीं बनती। डिजाइन, ट्रायल, एडजस्टमेंट लूप्स, स्वीकृति और डॉक्यूमेंटेशन महत्वपूर्ण हिस्से हैं। जटिल प्रोग्रेसिव या ट्रांसफर टूल्स की शुरुआती निवेश लागत अधिक होती है, लेकिन यदि वे साइकिल टाइम और स्क्रैप कम करें तो पीस-कॉस्ट को काफी घटा सकते हैं।

रनिंग कॉस्ट: मेंटेनेंस, डाउनटाइम, स्क्रैप

रनिंग कॉस्ट वियर पार्ट्स, री-शार्पनिंग, क्लीनिंग प्रयास, सेटअप टाइम्स और डाउनटाइम से आती है। स्क्रैप और रीवर्क अक्सर सबसे बड़े छिपे हुए खर्च होते हैं। जो टूल्स प्रक्रिया-स्थिर चलते हैं और जिनके निरीक्षण व मेंटेनेंस अंतराल वास्तविक रूप से नियोजित हैं, वे कुल मिलाकर अक्सर काफी बेहतर कुल लागत देते हैं।

टोटल-कॉस्ट व्यू और इकॉनॉमिक लीवर्स

एक आर्थिक टूल केवल सीधे खर्च नहीं घटाता, बल्कि डिलीवरी शेड्यूल को स्थिर करता है, शिकायत जोखिम कम करता है और उत्पादन संगठन पर भार घटाता है। यही वह जगह है जहाँ एक प्रोफेशनल टूल रणनीति का मूल्य दिखता है: टूल लाइफ पूर्वानुमेय बनती है, गुणवत्ता स्थिर रहती है और उत्पादन विश्वसनीय रूप से कैल्क्युलेट कर सकता है।

स्टैम्पिंग और फॉर्मिंग टूल्स के फायदे और सीमाएँ

मुख्य फायदे

स्टैम्पिंग और फॉर्मिंग टूल्स उच्च उत्पादकता, स्थिर गुणवत्ता, पुनरावृत्त ज्योमेट्री और आर्थिक सीरीज उत्पादन सक्षम करते हैं। वे छोटे साइकिल टाइम के माध्यम से पीस-कॉस्ट घटाते हैं, रीवर्क कम करते हैं और स्टिफनर्स, फंक्शनल रिम्स या सटीक होल पैटर्न जैसी पार्ट विशेषताएँ सीधे प्रक्रिया में बनाते हैं।

टिपिकल सीमाएँ और जोखिम

टूल्स को निवेश, प्रोसेस नॉलेज और निरंतर मेंटेनेंस की आवश्यकता होती है। जटिल टूल्स मटेरियल उतार-चढ़ाव, लुब्रिकेंट बदलाव और अस्वच्छ प्रक्रिया नियंत्रण के प्रति अधिक संवेदनशील होते हैं। बिना साफ निरीक्षण रूटीन के वियर आयामी ड्रिफ्ट, बर्र और सतह समस्याओं तक ले जा सकता है। Evomatec परियोजनाओं में इन जोखिमों का सामना एक सुसंगत निरीक्षण और सुरक्षा दृष्टिकोण से करता है, जिसमें निरीक्षणों की सावधानी और सुरक्षा की CE-अनुरूप समीक्षा टूल संगठन का स्थायी हिस्सा होती है।

भविष्य दृष्टिकोण: टूल तकनीक किस दिशा में विकसित हो रही है

डिजिटाइज्ड प्रोसेस मॉनिटरिंग और कंडीशन असेसमेंट

टूल तकनीक का भविष्य वैरिएशन के बेहतर नियंत्रण में है। कंडीशन असेसमेंट, काउंटर, परिभाषित वियर इंडिकेटर्स और प्रोसेस-नियर क्वालिटी डेटा मेंटेनेंस को पूर्वानुमानित रूप से योजना बनाने में मदद करते हैं। लक्ष्य है स्क्रैप होने से पहले गुणवत्ता ड्रिफ्ट को रोकना।

मॉड्यूलैरिटी और तेज मेंटेनेंस

मॉड्यूलर इंसर्ट्स, स्टैंडर्ड इंटरफेसेस और स्पष्ट रिप्लेसमेंट रणनीतियाँ डाउनटाइम कम करती हैं। टूल्स को बढ़ते तौर पर इस तरह बनाया जाता है कि मेंटेनेंस तेज, सुरक्षित और रिपीटेबल हो। इससे न केवल आर्थिकता, बल्कि प्रक्रिया सुरक्षा भी बेहतर होती है।

डॉक्यूमेंटेशन और सुरक्षा पर अधिक आवश्यकताएँ

बढ़ती ट्रेसबिलिटी और कार्य-सुरक्षा आवश्यकताओं के साथ CE-अनुरूप सुरक्षा मूल्यांकन का महत्व और बढ़ता है। Evomatec इस वातावरण में ऐसे निरीक्षण और स्वीकृति वर्कफ़्लो स्थापित करता है, जो अत्यंत सावधानी से निष्पादित होते हैं, ताकि गुणवत्ता, ट्रेसबिलिटी और सुरक्षा को टूल लाइफसाइकिल में स्थिर रूप से जोड़ा जा सके।

निष्कर्ष

शीट मेटल फॉर्मिंग टूल और स्टैम्पिंग टूल शीट मेटल पार्ट्स को आर्थिक, सटीक और प्रक्रिया-विश्वसनीय रूप से बनाने के लिए प्रमुख तकनीकें हैं। जो टूल चयन को पार्ट आवश्यकताओं, मात्रा, मटेरियल, टॉलरेंस लक्ष्य और प्रोसेस चेन के अनुसार संरेखित करता है, वह स्थिर गुणवत्ता, गणनीय पीस-कॉस्ट और मजबूत डिलीवरी क्षमता प्राप्त करता है। निर्णायक केवल डिजाइन नहीं, बल्कि पूरा लाइफसाइकिल है: साफ निर्माण, नियंत्रित कमिशनिंग, प्रलेखित निरीक्षण, निरंतर मेंटेनेंस और सुरक्षा-केंद्रित हैंडलिंग। Evomatec इस दृष्टिकोण का समर्थन एक प्रैक्टिकल अप्रोच के साथ करता है, जिसमें निरीक्षण, गुणवत्ता आश्वासन और CE-अनुरूप सुरक्षा को अतिरिक्त नहीं, बल्कि प्रोफेशनल टूल तकनीक का अभिन्न हिस्सा माना जाता है।

FAQ

स्टैम्पिंग टूल और शीट मेटल फॉर्मिंग टूल में क्या अंतर है

एक स्टैम्पिंग टूल मुख्य रूप से कटिंग ऑपरेशंस करता है, जैसे पंचिंग और ब्लैंकिंग, और एज क्वालिटी कटिंग क्लीयरेंस, गाइडिंग और कटिंग एज की स्थिति पर निर्भर करती है। एक शीट मेटल फॉर्मिंग टूल शीट को प्लास्टिक रूप से आकार देता है, जैसे बेंडिंग या डीप ड्रॉइंग, और उसे मटेरियल फ्लो, घर्षण, स्प्रिंगबैक और सतह संपर्क को प्रक्रिया-विश्वसनीय रूप से नियंत्रित करना होता है। सीरीज उत्पादन में दोनों टूल प्रकार अक्सर संयोजित किए जाते हैं ताकि साइकिल टाइम और गुणवत्ता को ऑप्टिमाइज़ किया जा सके।

कौन से कारक टूल की सर्विस लाइफ निर्धारित करते हैं

सर्विस लाइफ टूल मटेरियल, हीट ट्रीटमेंट, सतह स्थिति, कोटिंग, लुब्रिकेशन, प्रेस गाइडिंग, मटेरियल वैरिएशन और सबसे बढ़कर निरंतर मेंटेनेंस पर निर्भर करती है। गाइडिंग, कटिंग एज और फॉर्मिंग सतहों के नियमित निरीक्षण यह रोकते हैं कि वियर अनदेखा रहकर आयामी ड्रिफ्ट, बर्र या सतह दोष पैदा करे।

टूल ऑपरेशन में प्रलेखित निरीक्षण इतने महत्वपूर्ण क्यों हैं

क्योंकि टूल्स उच्च लोड के तहत चलते हैं और छोटे बदलाव तेजी से स्क्रैप, रीवर्क या सुरक्षा जोखिमों तक ले जा सकते हैं। प्रलेखित निरीक्षण वियर को दृश्य बनाते हैं, निर्णयों को मानकीकृत करते हैं और प्रक्रिया स्थिरता बढ़ाते हैं। Evomatec अनेक परियोजनाओं में यह सुनिश्चित करता है कि निरीक्षण अत्यंत सावधानी से किए जाएँ, ताकि टूल वातावरण में गुणवत्ता और CE-अनुरूप सुरक्षा का विश्वसनीय रूप से पालन हो सके।
