औद्योगिक शीट मेटल प्रोसेसिंग & शीट मेटल फॉर्मिंग के लिए प्रोग्रेसिव टूल्स

‹ ›

औद्योगिक शीट मेटल प्रोसेसिंग और शीट मेटल फॉर्मिंग के लिए प्रोग्रेसिव टूल्स

प्रोग्रेसिव टूल्स औद्योगिक शीट मेटल प्रोसेसिंग और शीट मेटल फॉर्मिंग में सबसे किफायती समाधानों में से एक हैं, जब जटिल कंटूर, सटीक होल-पैटर्न और उच्च आउटपुट को एक स्थिर, दोहराने योग्य प्रक्रिया में एक साथ हासिल करना हो। सीरीज प्रोडक्शन में प्रोग्रेसिव टूल्स यह संभव बनाते हैं कि पंचिंग, कटिंग, बेंडिंग, एम्बॉसिंग, फॉर्मिंग और कुछ मामलों में पोस्ट-प्रोसेसिंग जैसे कई ऑपरेशन एक ही टूल कॉन्सेप्ट के भीतर परिभाषित क्रम में हों। इसमें सामग्री को सामान्यतः कॉइल/बैंड या स्ट्रिप के रूप में फीड किया जाता है और स्टेशन-दर-स्टेशन आगे बढ़ाया जाता है, जब तक कि अंत में तैयार पार्ट निकाल न लिया जाए। साइकिल टाइम, ऑटोमेशन और प्रोसेस सेफ्टी का यही संयोजन प्रोग्रेसिव टूल्स को कई उद्योगों में एक केंद्रीय उत्पादन सिद्धांत बनाता है। Evomatec मांग वाले अनुप्रयोगों के लिए प्रोग्रेसिव टूल्स विकसित और निर्मित करता है और टूल डिज़ाइन, मैन्युफैक्चरिंग क्षमता, ट्रायआउट तथा सीरीज-स्टेबिलाइजेशन को एक मजबूत समग्र सिस्टम में जोड़ता है।

प्रोग्रेसिव टूल्स पर एक प्रोफेशनल दृष्टि केवल टूल बॉडी तक सीमित नहीं रहती। निर्णायक पूरी प्रोसेस चेन है: सामग्री चयन, स्ट्रिप/बैंड गाइडेंस, लुब्रिकेशन, प्रेस टेक्नोलॉजी, सेंसर सिस्टम, क्वालिटी इंस्पेक्शन, मेंटेनेंस और सीरीज स्टार्ट-अप तथा प्रोडक्शन स्टेबिलिटी के लिए स्पष्ट रूप से परिभाषित कॉन्सेप्ट। केवल जब ये सभी कारक सही ढंग से साथ काम करते हैं, तब उच्च टूल लाइफ, स्थिर कट-एज, लगातार डाइमेंशनल एक्यूरेसी और रिप्रोड्यूसिबल पार्ट क्वालिटी हासिल होती है। अनेक ग्राहक परियोजनाओं में Evomatec संरचित इंस्पेक्शन और एक्सेप्टेंस प्रक्रियाओं पर विशेष ध्यान देता है, ताकि निरीक्षण निरंतर उच्चतम सावधानी के साथ हों और उत्पादन परिवेश में गुणवत्ता तथा CE-अनुरूप सुरक्षा का स्पष्ट, ट्रेस करने योग्य आश्वासन बना रहे।

प्रोग्रेसिव टूल्स की परिभाषा और मूल सिद्धांत

प्रैक्टिस में प्रोग्रेसिव टूल्स का अर्थ

प्रोग्रेसिव टूल्स मल्टी-स्टेशन टूल्स होते हैं, जिनमें सामग्री का बैंड/स्ट्रिप चरणबद्ध तरीके से आगे बढ़ता है। हर प्रेस स्ट्रोक पर एक या अधिक स्टेशनों में परिभाषित मशीनिंग स्टेप किया जाता है। स्ट्रिप को पायलटिंग और बैंड-गाइडिंग के जरिए सटीक पोजिशन किया जाता है, ताकि हर स्टेशन बार-बार उसी रेफरेंस पर रिपीटेबल तरीके से काम करे। पार्ट चरण-दर-चरण बनता है, जब तक कि टूल के अंत में वह फाइनल पार्ट के रूप में पंच होकर अलग न हो जाए। कई मामलों में प्रोसेस स्टेप्स ऐसे डिजाइन किए जाते हैं कि बैंड गाइडेंस के दौरान ही फॉर्मिंग हो जाए और पार्ट फंक्शनल बन जाए, बिना अलग फॉलो-अप प्रोसेस की जरूरत के।

विशेषता है स्ट्रिप-बाइंडिंग: सामग्री एंड-कट से ठीक पहले तक कैरियर वेब्स, वेब्स या स्क्रैप-ग्रिड्स के जरिए गाइड रहती है। यह स्ट्रिप-बाइंडिंग उच्च स्ट्रोक रेट, ऑटोमैटिक फीड और मध्यम से बड़े बैच में अत्यंत किफायती पार्ट प्रोडक्शन को संभव बनाती है। निर्णायक बिंदु यह है कि कटिंग और फॉर्मिंग ऑपरेशन्स का समन्वय इतना सटीक हो कि वॉर्पेज, बर्र-फॉर्मेशन, क्रैक रिस्क और डाइमेंशनल डेविएशन न्यूनतम रहें।

प्रोग्रेसिव टूल में सामान्य प्रोसेस स्टेप्स

प्रोग्रेसिव टूल्स पार्ट जियोमेट्री और फंक्शनल आवश्यकताओं के अनुसार निम्न ऑपरेशन्स को एकीकृत करते हैं: कंटूर, कट-आउट और होल-पैटर्न के लिए कटिंग और पंचिंग, फ्लैंज/टैब/एज के लिए बेंडिंग, स्टिफनिंग रिब्स, फंक्शनल एम्बॉसिंग या मार्किंग के लिए एम्बॉसिंग, डाइमेंशनल एक्यूरेसी और रिपीटेबल फंक्शनल सतहों के लिए कैलिब्रेशन, सीमित फॉर्मिंग और ड्रॉइंग (डिंपल/बाउल जैसी जियोमेट्री या प्री-फॉर्म) तथा फाइनल ऑपरेशन के रूप में पार्ट सेपरेशन और इजेक्शन।

कॉम्प्लेक्स पार्ट्स में स्टेशन लॉजिक इस तरह बनाई जाती है कि मटेरियल फ्लो नियंत्रित रहे और क्रिटिकल एरियाज़ ओवरलोड न हों। यहाँ सही क्रम प्रोसेस स्टेबिलिटी, स्क्रैप रेट और टूल लाइफ तय करता है।

ट्रांसफर टूल्स और टैंडम टूल्स से भेद

प्रोग्रेसिव टूल, ट्रांसफर टूल, टैंडम टूल की तुलना

प्रोग्रेसिव टूल्स, ट्रांसफर टूल्स और टैंडम टूल्स अलग-अलग प्रोसेस लॉजिक अपनाते हैं और वहीं सबसे प्रभावी होते हैं, जहाँ उनका मूल सिद्धांत पार्ट की आवश्यकताओं से सबसे बेहतर मेल खाता है।

प्रोग्रेसिव टूल्स स्ट्रिप-बाउंड होते हैं और विशेष रूप से उन पार्ट्स के लिए उपयुक्त होते हैं जिन्हें स्ट्रिप में सुरक्षित रूप से गाइड किया जा सके, और जहाँ स्ट्रिप के रूप में मटेरियल फीड आर्थिक हो। ये अक्सर पहली पसंद होते हैं जब उच्च मात्रा, कम साइकिल टाइम और न्यूनतम हैंडलिंग के साथ ऑटोमेटेड प्रोडक्शन चाहिए।

ट्रांसफर टूल्स तब मानक होते हैं जब बड़े, मांग वाले शीट मेटल पार्ट्स को उच्च मात्रा में कई स्टेशनों में प्रोसेस-सेफ तरीके से बनाना हो, लेकिन स्ट्रिप-बाउंड गाइडेंस अब विश्वसनीय रूप से काम न करे। यह आमतौर पर ऑटोमोबाइल की हाई-वॉल्यूम प्रोडक्शन में होता है, खासकर बॉडी और स्ट्रक्चरल पार्ट्स जैसे रिइनफोर्समेंट्स, क्रॉस-मेंबर्स, लॉन्गिट्यूडिनल-मेंबर कंपोनेंट्स, पिलर/फ्रेम पार्ट्स, सीट स्ट्रक्चर्स, ब्रैकेट्स/कंसोल्स, होल्डर्स और बैटरी-कैरियर कंपोनेंट्स। ट्रांसफर टूल्स वहाँ भी उपयोग होते हैं जहाँ ड्रॉइंग, रीड्रॉइंग, ट्रिमिंग, पंचिंग और कैलिब्रेशन को परिभाषित स्टेशनों में क्रम से करना आवश्यक हो और एक सरल प्रोग्रेसिव/कंबाइंड टूल अपनी सीमाओं पर पहुंच जाए, उदाहरण के लिए पार्ट का आकार, फॉर्मिंग डेप्थ, संवेदनशील सतहें या मटेरियल फ्लो में अनेक दिशा परिवर्तन के कारण। हाई-टेंसाइल स्टील और चुनौतीपूर्ण जियोमेट्री भी ट्रांसफर कॉन्सेप्ट से लाभान्वित होती हैं, क्योंकि इंटरमीडिएट स्टेजेस स्थिर किए जा सकते हैं, स्प्रिंगबैक नियंत्रित किया जा सकता है और हैंडलिंग सटीक बनाई जा सकती है। ट्रांसफर उन पार्ट्स के लिए भी महत्वपूर्ण है जहाँ पोजिशन और हैंडलिंग क्रिटिकल हो और पार्ट को स्ट्रिप के साथ सुरक्षित रूप से चलाया न जा सके, बल्कि उसे सटीक रूप से ग्रिप, पोजिशन और प्लेस करना आवश्यक हो।

टैंडम टूल्स प्रोसेस स्टेप्स को अलग-अलग स्टेशनों में अलग-अलग टूल्स में बाँटते हैं। इससे ट्रायआउट और वैरिएंट्स में फ्लेक्सिबिलिटी बढ़ती है, लेकिन बाहरी हैंडलिंग अधिक चाहिए और आमतौर पर अधिक स्थान भी। Evomatec कंपनियों को पार्ट, मात्रा, सामग्री और क्वालिटी आवश्यकताओं के अनुसार सही टूल कॉन्सेप्ट चुनने और उसे एक आर्थिक समग्र सिस्टम के रूप में डिजाइन करने में सहायता करता है।

प्रोग्रेसिव टूल्स का ऐतिहासिक विकास

हैंड लीवर से हाई-परफॉर्मेंस स्टैम्पिंग लाइन तक

प्रोग्रेसिव टूल्स का विकास प्रेस टेक्नोलॉजी की प्रगति से घनिष्ठ रूप से जुड़ा है। शुरुआती पंचिंग और कटिंग ऑपरेशन्स अक्सर मैनुअल थे और रिपीटेबिलिटी तथा आउटपुट में सीमित थे। मैकेनिकल एक्सेंट्रिक प्रेस और बाद में सर्वो-ऑप्टिमाइज़्ड ड्राइव्स के साथ स्ट्रोक प्रोफाइल को अधिक सटीक रूप से नियंत्रित करना और स्थिर प्रोसेस गाइडेंस के साथ उच्च स्ट्रोक रेट प्राप्त करना संभव हुआ। इससे स्ट्रिप-बाउंड मल्टी-स्टेशन टूल्स की आकर्षकता काफी बढ़ी।

CAD, सिमुलेशन और संरचित ट्रायआउट मेथडोलॉजी

डिजिटल टूल डिज़ाइन और संरचित ट्रायआउट प्रोसेस के बिना आधुनिक प्रोग्रेसिव टूल्स की कल्पना कठिन है। सिमुलेशन से मटेरियल फ्लो, बेंड एंगल, स्प्रिंगबैक, एज स्ट्रक्चर और स्ट्रेस स्टेट्स का प्रारंभिक मूल्यांकन संभव होता है। इससे ट्रायआउट में इटरेशन घटते हैं और स्थिर सीरीज स्टार्ट-अप की संभावना बढ़ती है। Evomatec इस मेथडोलॉजी को टूल डेवलपमेंट में एकीकृत करता है और अप्रूवल्स इस तरह आयोजित करता है कि टेस्टिंग ट्रेस करने योग्य तरीके से डॉक्यूमेंटेड रहे। कई ग्राहक परियोजनाओं के अनुभव के आधार पर निरीक्षण इस तरह डिजाइन किए जाते हैं कि वे अत्यंत सावधानी के साथ हों और गुणवत्ता तथा CE-अनुरूप सुरक्षा की आवश्यकताएँ विश्वसनीय रूप से पूरी होती रहें।

प्रोग्रेसिव टूल्स की तकनीकी बुनियाद

टूल स्ट्रक्चर, बेस प्लेट और गाइडिंग प्रिंसिपल

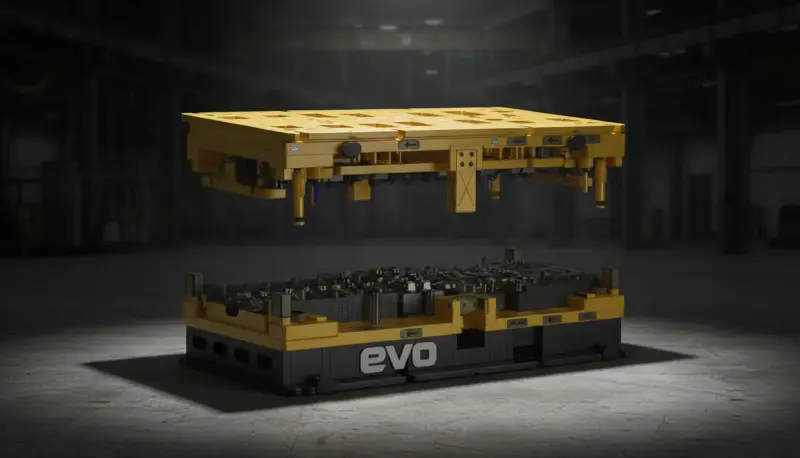

एक प्रोग्रेसिव टूल सामान्यतः अपर और लोअर सेक्शन से बना होता है, जिन्हें गाइड पोस्ट्स के जरिए सटीक रूप से अलाइन किया जाता है। गाइडिंग प्रोसेस स्टेबिलिटी, रिपीटेबिलिटी और वियर को प्रभावित करती है। उच्च गुणवत्ता वाले गाइड और बेयरिंग कॉन्सेप्ट मिसअलाइन्मेंट घटाते हैं और कटिंग तथा फॉर्मिंग एलिमेंट्स की लाइफ बढ़ाते हैं।

बेस प्लेट्स फंक्शन एलिमेंट्स को होल्ड करती हैं: पंचेस, डाईज़, स्ट्रिपर्स/होल्ड-डाउन, बेंडिंग इन्सर्ट्स, फॉर्मिंग पंचेस, पायलटिंग और इजेक्टर्स। टूल स्ट्रक्चर की स्टिफनेस निर्णायक है ताकि लोड के तहत कट क्लियरेंस, बेंड-एज पोजिशन और फॉर्मिंग रेडियस स्थिर रहें।

स्ट्रिप/बैंड गाइडेंस, पायलटिंग और रेफरेंसिंग

स्ट्रिप गाइडेंस प्रोग्रेसिव टूल्स का केंद्र है। मटेरियल बैंड को हर स्ट्रोक पर रिपीटेबल तरीके से अत्यंत सटीक पोजिशन करना होता है। इसके लिए गाइड्स, गाइड रेल्स, स्ट्रिप लिफ्टर्स और पायलट पिन्स उपयोग होते हैं। पायलटिंग पहले से पंच किए गए पायलट होल्स में एंगेज होकर सुनिश्चित करती है कि प्रोसेसिंग से पहले स्ट्रिप बिल्कुल सही अलाइन्ड हो। जितनी अधिक होल-पैटर्न एक्यूरेसी और डाइमेंशनल स्टेबिलिटी की मांग होगी, उतना ही पायलटिंग कॉन्सेप्ट और स्ट्रिप टेंशन मैनेजमेंट महत्वपूर्ण होगा।

कटिंग टेक्नोलॉजी, कट क्लियरेंस और एज क्वालिटी

कट क्वालिटी कट क्लियरेंस, मटेरियल, कटिंग जियोमेट्री और टूल स्टिफनेस पर निर्भर करती है। बहुत कम कट क्लियरेंस कटिंग फोर्स और वियर बढ़ाता है, बहुत ज्यादा कट क्लियरेंस एज क्वालिटी और डाइमेंशनल एक्यूरेसी बिगाड़ता है। सीरीज में बर्र, फ्रैक्चर रेशियो, रोलओवर और माइक्रो-क्रैक्स महत्वपूर्ण होते हैं क्योंकि वे फंक्शन और आगे की प्रोसेसिंग को प्रभावित कर सकते हैं। प्रोग्रेसिव टूल्स को इस तरह डिजाइन करना होता है कि टूल लाइफ के दौरान एज क्वालिटी स्थिर रहे और मेंटेनेंस इंटरवल्स प्लानेबल हों।

प्रोग्रेसिव टूल में फॉर्मिंग टेक्नोलॉजी

बेंडिंग, एम्बॉसिंग और सीमित ड्रॉइंग स्ट्रिप-बाउंड तरीके से संभव हैं, लेकिन इसके लिए अत्यंत सटीक स्टेशन लॉजिक चाहिए। निर्णायक नियंत्रित मटेरियल फ्लो है ताकि बेंड स्प्रिंगबैक, रिंकलिंग और क्रैक रिस्क नियंत्रित रहे। उच्च ड्रॉ रेशियो या जटिल दिशा-परिवर्तन वाले मांग वाले फॉर्म्ड पार्ट्स के लिए अक्सर ट्रांसफर प्रिंसिपल बेहतर होता है, क्योंकि यह इंटरमीडिएट स्टेजेस और हैंडलिंग को अधिक लचीला बनाता है। फिर भी प्रोग्रेसिव टूल्स कई फॉर्मिंग टास्क के लिए अत्यंत आर्थिक हैं, जब जियोमेट्री स्ट्रिप-फ्रेंडली रहे और प्रोसेस विंडो अच्छी तरह सुरक्षित हो।

सेंसर सिस्टम, प्रोसेस मॉनिटरिंग और क्वालिटी एश्योरेंस

आधुनिक प्रोग्रेसिव टूल्स में स्ट्रिप की उपस्थिति, इजेक्शन, पंच ब्रेक, ओवरलोड, फीड एरर या जाम जैसी स्थितियों को जल्दी पहचानने के लिए सेंसर सिस्टम बढ़ती मात्रा में शामिल किए जाते हैं। प्रोसेस मॉनिटरिंग स्क्रैप घटाती है, फॉलो-अप डैमेज रोकती है और कुल उपकरण प्रभावशीलता बढ़ाती है। Evomatec डिजाइन में सुरक्षित ऑपरेशन और डॉक्यूमेंटेड ट्रेसिबिलिटी की आवश्यकताओं को शामिल करता है। टेस्ट कॉन्सेप्ट इस तरह बनाए जाते हैं कि कंट्रोल्स अत्यंत सावधानी से किए जाएँ और उत्पादन परिवेश में CE-अनुरूप सुरक्षा स्पष्ट रूप से ट्रेस करने योग्य रहे।

प्रोडक्शन में प्रोग्रेसिव लाइन की कार्यप्रणाली

मटेरियल तैयारी, अनकॉइलिंग और स्ट्रेटनिंग

प्रोसेस चेन मटेरियल क्वालिटी से शुरू होती है। स्ट्रिप मटेरियल को मोटाई, ताकत, सतह स्थिति और कोटिंग में परिभाषित मानकों को पूरा करना होता है। अनकॉइलर और स्ट्रेटनिंग यूनिट यह सुनिश्चित करते हैं कि स्ट्रिप तनाव-मुक्त, समतल और स्थिर रूप से फीड यूनिट तक पहुंचे। स्ट्रेटनिंग एरर सीधे डाइमेंशनल एक्यूरेसी, फॉर्मिंग एंगल और एज क्वालिटी को प्रभावित करते हैं।

फीड, साइकिल और स्ट्रोक रेट

फीड यूनिट स्ट्रिप को पार्ट पिच के अनुसार स्टेशन-दर-स्टेशन आगे बढ़ाती है। स्ट्रोक रेट आउटपुट तय करता है, लेकिन यह वाइब्रेशन, लुब्रिकेशन फिल्म स्टेबिलिटी और थर्मल वार्मिंग जैसी डायनेमिक इफेक्ट्स को भी प्रभावित करता है। स्थिर सीरीज प्रोडक्शन के लिए एक स्पष्ट प्रोसेस विंडो जरूरी है, जो आवश्यक उत्पादकता दे और टूल तथा परिधीय उपकरणों को ओवरलोड न करे।

इजेक्शन और पार्ट हैंडलिंग

टूल के अंत में फाइनल पार्ट सेपरेशन होता है। इजेक्टर्स, एयर असिस्ट या कन्वेइंग टेक्नोलॉजी यह सुनिश्चित करती है कि पार्ट विश्वसनीय रूप से बाहर निकले। स्थिर इजेक्शन जाम, पार्ट फँसने और फॉलो-अप डैमेज से बचने के लिए निर्णायक है।

प्रोग्रेसिव टूल्स के उपयोग क्षेत्र और उद्योग

ऑटोमोबाइल उद्योग और सप्लाई चेन

प्रोग्रेसिव टूल्स ऑटोमोबाइल उद्योग में व्यापक रूप से उपयोग होते हैं, खासकर होल्डर्स, क्लैम्प्स, फास्टनिंग एलिमेंट्स, स्प्रिंग्स, कॉन्टैक्ट्स, शील्डिंग पार्ट्स, छोटे स्ट्रक्चरल कंपोनेंट्स और शीट-मेटल फंक्शनल पार्ट्स के लिए। उच्च वॉल्यूम और रिप्रोड्यूसिबल क्वालिटी की मांग स्ट्रिप-बाउंड मल्टी-स्टेशन प्रोसेस को विशेष रूप से आकर्षक बनाती है।

इलेक्ट्रिकल, इलेक्ट्रॉनिक्स और कनेक्शन टेक्नोलॉजी

कॉन्टैक्ट्स, कनेक्टर्स, शील्ड प्लेट्स और प्रिसिजन स्टैम्प्ड पार्ट्स प्रोग्रेसिव टूल्स से लाभान्वित होते हैं क्योंकि होल-पैटर्न, कंटूर और बेंडिंग ऑपरेशन्स एक सतत प्रोसेस में बनाए जा सकते हैं। यहाँ डाइमेंशनल एक्यूरेसी, बर्र कंट्रोल और सतह निर्णायक क्वालिटी फीचर्स हैं।

होम अप्लायंसेज़, असेंबलीज़ और इंडस्ट्रियल प्रोडक्ट्स

प्रोग्रेसिव टूल्स होम अप्लायंसेज़, हाउसिंग्स, हिंगेस, होल्डर्स और शीट-मेटल असेंबलीज़ में सीरीज पार्ट्स के लिए आर्थिक समाधान देते हैं। निर्णायक है उत्पादकता, स्थिर प्रोसेस कंट्रोल और प्लानेबल मेंटेनेंस का संयोजन।

प्रोग्रेसिव टूल्स के लाभ

उच्च उत्पादकता और कम यूनिट कॉस्ट

प्रोग्रेसिव टूल्स बहुत कम साइकिल टाइम और सतत सीरीज प्रोडक्शन संभव करते हैं। उपयुक्त पार्ट्स में यूनिट कॉस्ट काफी कम होती है क्योंकि कई प्रोसेस स्टेप्स एक ही टूल में एकीकृत होते हैं और हैंडलिंग न्यूनतम हो जाती है।

रिपीटेबिलिटी और स्थिर प्रोसेस कंट्रोल

स्ट्रिप-बाउंड गाइडेंस परिभाषित रेफरेंसिंग सुनिश्चित करती है। सही पायलटिंग और स्थिर स्ट्रिप गाइडेंस के साथ होल-पैटर्न एक्यूरेसी और डाइमेंशनल स्टेबिलिटी मजबूत तरीके से हासिल की जा सकती है।

ऑटोमेशन और मैन्युफैक्चरिंग इंटीग्रेशन

स्ट्रिप फीड, लुब्रिकेशन, सेंसर सिस्टम और इजेक्शन को अच्छी तरह ऑटोमेट किया जा सकता है। इससे मैनुअल हस्तक्षेप पर निर्भरता घटती है और प्रोसेस सेफ्टी बढ़ती है।

मॉड्यूलर इन्सर्ट्स के जरिए प्लानेबल मेंटेनेंस

प्रोग्रेसिव टूल्स को इस तरह डिजाइन किया जा सकता है कि कटिंग एजेस, इन्सर्ट्स और वियर पार्ट्स जल्दी बदले जा सकें। इससे डाउनटाइम घटता है और उपलब्धता बढ़ती है।

प्रोग्रेसिव टूल्स की सीमाएँ और नुकसान

पार्ट साइज और फॉर्मिंग डेप्थ सीमित

बड़े, डीप-ड्रॉन या बहुत जटिल पार्ट्स को अक्सर स्ट्रिप-बाउंड तरीके से सुरक्षित गाइड नहीं किया जा सकता। यहाँ प्रोग्रेसिव टूल्स प्रोसेस की सीमाओं तक पहुँचते हैं, इसलिए ट्रांसफर टूल्स कई हाई-वॉल्यूम अनुप्रयोगों में मानक हैं।

टूल डिज़ाइन में उच्च जटिलता

एक उच्च-परफॉर्मेंस प्रोग्रेसिव टूल के लिए स्ट्रिप रन, पायलटिंग, कटिंग फोर्स, फॉर्मिंग स्टेजेस और इजेक्शन का बहुत सटीक डिज़ाइन आवश्यक है। एक क्षेत्र में विचलन पूरी प्रोसेस चेन को प्रभावित करता है।

स्ट्रिप मटेरियल और लेआउट पर निर्भरता

स्ट्रिप डेवलपमेंट मटेरियल यील्ड, प्रोसेस स्टेबिलिटी और लागत तय करता है। कमजोर लेआउट स्क्रैप बढ़ाते हैं और अर्थव्यवस्था को खराब करते हैं।

लागत तर्क और आर्थिकता

एकमुश्त लागत: डिज़ाइन, मैन्युफैक्चरिंग, ट्रायआउट, एक्सेप्टेंस

इन्वेस्टमेंट में टूल डिज़ाइन, मैन्युफैक्चरिंग, असेंबली, ट्रायआउट, सीरीज स्टार्ट-अप और एक्सेप्टेंस शामिल हैं। निर्णायक सेफगार्डिंग क्वालिटी है क्योंकि वही बाद की सीरीज कॉस्ट को काफी हद तक प्रभावित करती है। Evomatec एक्सेप्टेंस और इंस्पेक्शन को संरचित तरीके से करता है ताकि कंट्रोल्स उच्चतम सावधानी के साथ हों और गुणवत्ता तथा CE-अनुरूप सुरक्षा की आवश्यकताएँ ट्रेस करने योग्य रूप से डॉक्यूमेंटेड रहें।

चलती लागत: टूल लाइफ, मेंटेनेंस, री-ग्राइंडिंग, डाउनटाइम

चलती लागत में वियर, कटिंग-एज लाइफ, री-ग्राइंडिंग, इन्सर्ट रिप्लेसमेंट, क्लीनिंग, और स्ट्रिप फीड तथा प्रेस परिधि का मेंटेनेंस शामिल है। समग्र सिस्टम तब आर्थिक होता है जब टूल लाइफ स्थिर हो, मेंटेनेंस विंडो प्लानेबल रहें और अनप्लांड डाउनटाइम न्यूनतम हो।

सीरीज प्रोडक्शन से प्रैक्टिकल उदाहरण

होल्डर्स और फास्टनिंग एलिमेंट्स के लिए प्रोग्रेसिव टूल

एक सामान्य उपयोग केस होल्डर्स, क्लिप्स और फास्टनिंग पार्ट्स हैं, जहाँ होल-पैटर्न, कंटूर और कई बेंड्स एक ही प्रोसेस में बनते हैं। निर्णायक स्थिर पायलटिंग है ताकि होल-पैटर्न की पोजिशन बाद की असेंबली के लिए सही रहे। प्रोसेस सेफ्टी सेंसर सिस्टम और स्पष्ट मेंटेनेंस प्लान्स से सुनिश्चित की जाती है।

कॉन्टैक्ट पार्ट्स और प्रिसिजन स्टैम्प्ड पार्ट्स के लिए प्रोग्रेसिव टूल

कॉन्टैक्ट पार्ट्स में एज क्वालिटी क्रिटिकल होती है, क्योंकि बर्र या माइक्रो-क्रैक्स इलेक्ट्रिकल फंक्शन को प्रभावित कर सकते हैं। यहाँ कटिंग टेक्नोलॉजी को इस तरह डिजाइन किया जाता है कि कट सतहें स्थिर रहें और टूल लाइफ गणनीय रहे। Evomatec ऐसे प्रोजेक्ट्स में डॉक्यूमेंटेड इंस्पेक्शन प्रोसेस पर विशेष ध्यान देता है ताकि निरीक्षण निरंतर सावधानी के साथ हों और गुणवत्ता आवश्यकताएँ तथा CE-अनुरूप सुरक्षा लंबे समय तक विश्वसनीय रूप से सुनिश्चित रहे।

प्रोग्रेसिव टूल्स के लिए भविष्य की दृष्टि

डिजिटलाइजेशन और डेटा-आधारित प्रोसेस कंट्रोल

प्रेस, स्ट्रिप फीड, सेंसर सिस्टम और क्वालिटी डेटा का नेटवर्किंग प्रोसेस ऑप्टिमाइज़ेशन के लिए नई संभावनाएँ खोलता है। डेटा-आधारित सिस्टम विचलनों को जल्दी पहचानने और मेंटेनेंस को अधिक प्लानेबल बनाने में मदद करते हैं।

कंडीशन-आधारित मेंटेनेंस और टूल-लाइफ मॉडल्स

टूल-लाइफ मैनेजमेंट तेजी से डेटा-ड्रिवन हो रहा है। वियर इंडिकेटर्स, लोड प्रोफाइल और प्रोडक्शन डेटा रिप्लेसमेंट और री-ग्राइंडिंग इंटरवल्स को बेहतर ढंग से प्लान करने में सहायता करते हैं।

सुरक्षा और ट्रेसिबिलिटी

डॉक्यूमेंटेशन, मशीन सेफ्टी और CE-अनुरूप सुरक्षा का महत्व लगातार बढ़ रहा है। Evomatec स्पष्ट इंस्पेक्शन और ऑडिट प्रोसेस पर भरोसा करता है, जिन्हें व्यापक प्रोजेक्ट अनुभव के आधार पर इस तरह डिजाइन किया गया है कि कंट्रोल्स बहुत सावधानी से हों और उत्पादन परिवेश में सुरक्षा तथा गुणवत्ता ट्रेस करने योग्य रूप से सुनिश्चित रहे।

Evomatec प्रोग्रेसिव टूल्स को समग्र सिस्टम के रूप में कैसे देखता है

Evomatec प्रोग्रेसिव टूल्स को एक अलग टूल के रूप में नहीं, बल्कि एक प्रोडक्शन-रेडी समग्र सिस्टम के रूप में देखता है जो स्ट्रिप लेआउट, टूल डिज़ाइन, मैन्युफैक्चरिंग, ट्रायआउट, सीरीज स्टार्ट-अप, सेंसर सिस्टम, मेंटेनेंस और क्वालिटी एश्योरेंस को एक साथ जोड़ता है। लक्ष्य यह है कि प्रोसेस कैपेबिलिटी, टूल लाइफ और सीरीज क्वालिटी आर्थिक रूप से मेल खाएँ। साथ ही, यह भी सुनिश्चित किया जाता है कि इंस्पेक्शन और अप्रूवल्स इस तरह हों कि वे गुणवत्ता और CE-अनुरूप सुरक्षा के प्रति उच्चतम सावधानी को दर्शाएँ और दैनिक उत्पादन में विश्वसनीय रूप से लागू किए जा सकें।

FAQ

प्रोग्रेसिव टूल्स क्या हैं और इनका उपयोग किस लिए होता है

प्रोग्रेसिव टूल्स स्ट्रिप-बाउंड मल्टी-स्टेशन टूल्स होते हैं, जिनमें मटेरियल स्ट्रिप चरणबद्ध आगे बढ़ती है और हर स्टेशन पर परिभाषित कटिंग तथा फॉर्मिंग ऑपरेशन होते हैं। इनका उपयोग स्टैम्प्ड और फॉर्म्ड पार्ट्स को उच्च आउटपुट, स्थिर रिपीटेबिलिटी और आर्थिक यूनिट कॉस्ट के साथ बनाने के लिए किया जाता है।

कब ट्रांसफर टूल प्रोग्रेसिव टूल से बेहतर होता है

ट्रांसफर टूल्स अक्सर बेहतर होते हैं जब पार्ट्स बड़े, डीप-ड्रॉन, संवेदनशील या इतने जटिल हों कि स्ट्रिप-बाउंड गाइडेंस सुरक्षित रूप से संभव न रहे। ये बड़े, मांग वाले शीट मेटल पार्ट्स के लिए कई स्टेशनों में हाई-वॉल्यूम प्रोडक्शन का मानक हैं, विशेष रूप से ऑटोमोबाइल में बॉडी और स्ट्रक्चरल पार्ट्स के लिए तथा हाई-टेंसाइल स्टील और हैंडलिंग-क्रिटिकल पार्ट्स के लिए।

प्रोग्रेसिव टूल्स में प्रोसेस सेफ्टी किन कारकों से तय होती है

प्रोसेस सेफ्टी स्थिर स्ट्रिप लेआउट, सटीक स्ट्रिप गाइडेंस और पायलटिंग, सही कट क्लियरेंस, अनुकूल लुब्रिकेशन, स्थिर प्रेस टेक्नोलॉजी, मॉनिटरिंग के लिए सेंसर सिस्टम, तथा सुसंगत मेंटेनेंस और क्वालिटी इंस्पेक्शन से बनती है। संरचित इंस्पेक्शन और एक्सेप्टेंस प्रोसेस उत्पादन परिवेश में गुणवत्ता और CE-अनुरूप सुरक्षा को स्थायी रूप से सुनिश्चित करने में अतिरिक्त मदद करते हैं।
