CENTRO DE MECANIZADO DE PERFILES DE PLÁSTICO Y CENTRO DE CORTE DE PERFILES EVO AIV K

‹ ›

CENTRO DE MECANIZADO Y CENTRO DE CORTE PARA PERFILES DE PLÁSTICO EVO AIV K – MECANIZADO DE PERFILES CON 11 EJES SERVO

Máxima precisión, productividad y automatización para la fabricación de perfiles de PVC y plástico

Tecnología CNC avanzada para el mecanizado de perfiles de plástico a alta velocidad y totalmente automatizado

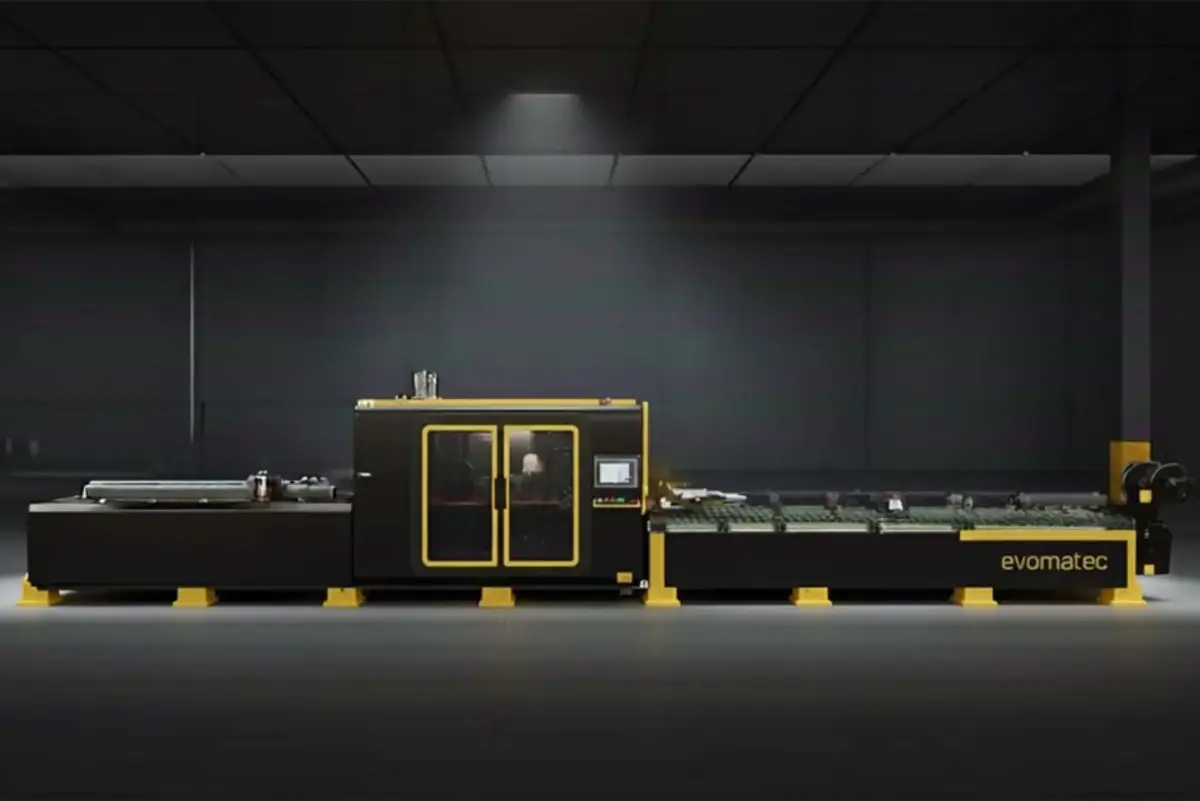

El Centro de Mecanizado y Corte de Perfiles EVO AIV K de EVOMATEC está diseñado para el mecanizado altamente dinámico y totalmente automatizado de grandes perfiles de plástico y perfiles de PVC. Con módulos de mecanizado que operan de forma independiente, 11 ejes servo y una potente unidad de corte de 550 mm con movimiento de 4 ejes, el sistema realiza el corte, el fresado de extremos, el mecanizado de superficies, el punzonado, el marcado y el procesamiento personalizado de perfiles en un flujo de trabajo continuo. El resultado es una calidad de mecanizado precisa y repetible en los cuatro lados del perfil, sin pasos de manipulación innecesarios.

Gracias a un concepto de husillos configurable y un control de movimiento inteligente, el EVO AIV K ayuda a reducir el esfuerzo de configuración, estabilizar la calidad del proceso y aumentar la producción en el procesamiento industrial de perfiles de PVC. Esto convierte a la máquina en una solución altamente eficiente para la fabricación moderna de ventanas de plástico, la producción de perfiles de puertas de PVC, el mecanizado de perfiles técnicos y la producción industrial en serie que requiere tiempos de ciclo fiables.

Aspectos tecnológicos destacados para la producción de perfiles de plástico Industria 4.0

Precisión impulsada por servos con integración digital de CAM y optimización

El EVO AIV K combina cinemática controlada por servos, tecnología de husillos de alta velocidad y control de proceso con soporte digital para crear un flujo de producción estable y eficiente para el mecanizado de perfiles de plástico. La unidad de corte de 4 ejes ofrece un rango de ángulo de corte de 0° a 180°, lo que permite un corte y fresado de extremos precisos en anchos de perfil de hasta 300 mm. Esta flexibilidad es especialmente valiosa para sistemas de perfiles de PVC, construcciones reforzadas y geometrías complejas que requieren bordes limpios y superficies de unión exactas.

El concepto de husillos está diseñado para una adaptabilidad a largo plazo. La configuración estándar de husillos puede ampliarse con opciones adicionales, lo que permite configurar el EVO AIV K para paquetes de mecanizado específicos antes de la entrega. Esto garantiza que la máquina siga siendo compatible con nuevas generaciones de perfiles de PVC, componentes plásticos personalizados y cambios en las estrategias de producción a lo largo del tiempo.

Características clave del centro de mecanizado de perfiles de plástico EVO AIV K

Husillos configurables

• 8 husillos de alta velocidad refrigerados por ventilador, montables libremente en 14 ranuras
• Hasta 5 husillos adicionales (opcional)
• Potencia máxima del husillo: 3 kW Velocidad: 18.000 rpm Portaherramientas: ER 20

Velocidades de posicionamiento y avance

• X1 (Área de mecanizado longitudinal): 40 m/min
• Y1 (Área de mecanizado transversal): 40 m/min
• Z1 (Área de mecanizado vertical): 40 m/min
• X2 (Unidad de corte longitudinal): 40 m/min
• Y2 (Unidad de corte transversal): 40 m/min
• Z2 (Unidad de corte vertical): 42 m/min
• U (Eje de sujeción de la unidad de corte): 40 m/min
• C (Rotación de la unidad de corte): 166°/s
• XL (Accionamiento del robot): 90 m/min
• YL (Movimiento lateral de la pinza): 20 m/min
• ZL (Movimiento vertical de la pinza): 20 m/min

Unidad de corte

• Diámetro de la hoja de sierra: 550 mm
• Potencia del motor de sierra: 3 kW
• Dimensión máxima de corte a 90°: 300 × 180 mm
• Rango de ángulo de corte: 0° a 180°

Unidad de carga y descarga

• Longitud mínima de carga del perfil: 1.200 mm
• Longitud máxima de carga del perfil: 8.000 mm
• Capacidad de carga: 4 perfiles
• Transportador automático de virutas: estándar
• Sistema de expulsión accionado por correa: opcional

Control y software

• PC industrial con interfaz de pantalla táctil de 15″
• Impresora de códigos de barras, transferencia de datos Ethernet y USB
• Compatible con programas de optimización estándar
• Integración CAM opcional, Camquix CAM estándar

Área de trabajo, neumática y medios

• Lubricación automática dentro del área de mecanizado: estándar
• Sistema central de lubricación automática: opcional
• Cerramiento de seguridad: estándar
• Sistema neumático FESTO: opcional
• Presión de funcionamiento: 6–8 bar

Datos de potencia y conexión

• Potencia máxima: 43 kW
• Corriente nominal: 117 A

Recorrido de los ejes de la pinza

• YL (Lateral): 20–150 mm
• ZL (Vertical): 20–140 mm

Beneficios de productividad en el mecanizado de perfiles de PVC y plástico

• Mecanizado en cuatro caras sin reposicionamiento para tiempos de ciclo más cortos y precisión constante
• Paquetes de husillos configurables para producción en serie y piezas de perfiles de plástico personalizadas y flexibles
• Corte y fresado de extremos de 0°–180° con una sierra de 550 mm para perfiles de PVC y plástico de gran formato
• Manipulación automatizada del material con ejes de pinza y sujeción para un flujo de trabajo ininterrumpido
• Integración digital de escaneo de códigos de barras, software de optimización y CAM para una gestión eficiente de datos

Aplicaciones típicas para la producción de perfiles de PVC y plástico

Fabricación de ventanas

• Mecanizado de precisión de perfiles de marco y hoja de PVC
• Aberturas de drenaje, ranuras de cierre y operaciones de fresado funcional

Fabricación de puertas

• Fresado, taladrado, punzonado y mecanizado final de sistemas complejos de perfiles de puertas de PVC
• Mecanizado fiable para construcciones reforzadas de perfiles de plástico

Sistemas de fachada y construcción

• Corte a gran escala y fresado de extremos en ángulo variable para ensamblajes de perfiles de plástico
• Operaciones de marcado y mecanizado para perfiles de construcción de PVC basados en sistemas

Procesamiento industrial de perfiles

• Producción en serie de componentes plásticos técnicos y piezas personalizadas de perfiles de PVC
• Mecanizado eficiente para aplicaciones industriales que requieren precisión repetible

Valor añadido de EVOMATEC para el procesamiento industrial de perfiles de plástico

Con su robusto concepto de máquina, tecnología de control de grado industrial y eficientes sistemas de lubricación y gestión de virutas, EVOMATEC ofrece una plataforma escalable, de bajo mantenimiento y preparada para el futuro para el mecanizado de perfiles de PVC. El EVO AIV K reduce el tiempo de inactividad, respalda una calidad de mecanizado estable y mejora la eficiencia del material, lo que se traduce en ventajas medibles en la producción y en el coste por pieza.

Conclusión

El Centro de Mecanizado y Corte de Perfiles EVO AIV K combina corte de alto rendimiento, fresado multiposición y automatización integrada digitalmente en un sistema completo. Para fabricantes que exigen precisión, velocidad y fiabilidad del proceso en el mecanizado de perfiles de plástico y el procesamiento de perfiles de PVC, el EVO AIV K es una solución todo en uno preparada para el futuro para la producción industrial.

EVOMATEC – Precisión, innovación y eficiencia para el futuro del procesamiento de perfiles de plástico
