CNC BEARBEITUNGSZENTRUM FÜR HOLZPLATTEN EVOL H ECO

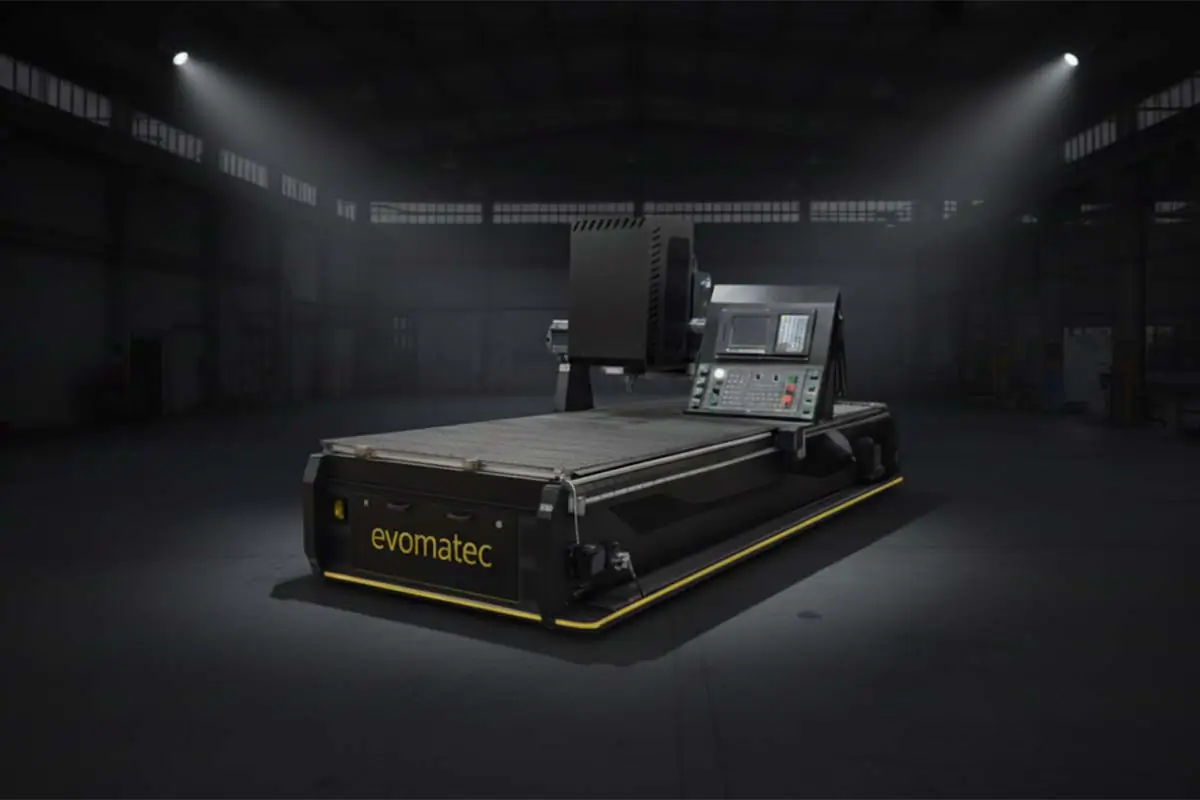

CNC Bearbeitungszentrum für Holzplatten EVOL H ECO – Hochpräzise Holzplattenbearbeitung für Industrie und Handwerk

Das CNC Bearbeitungszentrum für Holzplatten EVOL H ECO ist ein professionelles CNC Fräs- und Schneidzentrum für Hersteller, die höchste Präzision, Effizienz und Prozesssicherheit in der Holz- und Plattenbearbeitung verlangen. Ob Möbelbau, Innenausbau, Ladenbau oder industrielle Serienfertigung: Die EVOL H ECO kombiniert moderne 4-Achs-CNC-Technologie mit einer robusten Maschinenkonstruktion und optimiertem Energieverbrauch. So entsteht eine zukunftssichere Plattform für die wirtschaftliche Bearbeitung von Holzwerkstoffen wie MDF, Spanplatte, Multiplex, Sperrholz und Verbundplatten.

4-Achs-CNC-Technologie für Holzplatten

Die EVOL H ECO wurde speziell für das präzise Schneiden, Fräsen, Bohren und Nuten von Holzplatten und Holzwerkstofftafeln entwickelt. Eine intelligente CNC-Steuerung in Verbindung mit einem verwindungssteifen Stahlrahmen sorgt für stabile Bearbeitungsbedingungen – auch bei großformatigen Platten und komplexen Konturen.

Der großzügig ausgelegte Arbeitsbereich von 4000 × 1550 × 250 mm ermöglicht die Bearbeitung typischer Plattenformate in der modernen Möbel- und Innenausbauindustrie. Damit eignet sich die EVOL H ECO gleichermaßen für projektorientierte Einzel- und Kleinserienfertigung wie auch für den kontinuierlichen industriellen Schichtbetrieb.

Vier leistungsstarke Spindelmotoren mit jeweils 7,5 kW und Drehzahlen bis 24.000 min⁻¹ gewährleisten saubere Schnittkanten, präzise Bohrungen und hochwertige Fräsergebnisse in Holz und Holzwerkstoffen. Selbst anspruchsvolle Geometrien, Radien, Ausfräsungen und filigrane Konturen werden reproduzierbar und maßhaltig gefertigt.

Der integrierte automatische Werkzeugwechsler führt Werkzeugwechsel in rund 2,5 Sekunden aus. Das reduziert Leerzeiten und steigert den Gesamtausstoß deutlich. Die zusätzliche B-Achse mit einer Drehgeschwindigkeit von 10°/s erweitert die Bearbeitungsfreiheit und ermöglicht hochpräzises Arbeiten an geneigten Flächen – ideal für V-Nuten, Fasen, Schrägelemente, Taschen und Konturfräsungen auf Holzplatten.

Technische Daten der EVOL H ECO CNC Fräsmaschine

Die EVOL H ECO verbindet praxisgerechte Ausstattung mit hoher Leistungsreserve – abgestimmt auf den industriellen Dauereinsatz in der Holzbearbeitung.

4-Achs-CNC-Steuerung mit digitaler Hochpräzisionsregelung
Bearbeitungsbereich: 4000 × 1550 × 250 mm
Automatischer Werkzeugwechsel: ca. 2,5 Sekunden
Spindelmotorleistung: 7,5 kW
Spindeldrehzahl: bis zu 24.000 min⁻¹
Werkzeugsystem: ER8
Absaugmotor: 3 kW, ca. 700 m³/h Luftvolumenstrom für effiziente Späne- und Staubabführung
Vakuummotoren: 2 × 5,5 kW für sicheren Plattenhalt auf dem Vakuumtisch
Bedieneinheit: 15″ Industrie-Touchscreen
Netzanschluss: 400 V, gesamte Anschlussleistung ca. 20 kW
Frequenz: 50–60 Hz
Erforderlicher Luftdruck: 6–8 bar
2D/3D-Bearbeitung: kompatibel mit Alphacam CAD/CAM Software

Mit diesen Leistungsdaten ist die EVOL H ECO ein äußerst effizientes CNC Bearbeitungszentrum für Holzplatten und Holzwerkstoffe – ideal für anspruchsvolle industrielle Umgebungen, in denen Zuverlässigkeit, Präzision und kurze Durchlaufzeiten entscheidend sind.

Vorteile des EVOL H ECO Holzbearbeitungszentrums

Das EVOL H ECO CNC Bearbeitungszentrum für Holzplatten kombiniert moderne CNC-Technik mit solider Maschinenbauqualität. So entstehen dauerhaft hohe Bearbeitungsqualität und geringe Stillstandzeiten bei gleichzeitig optimierten Betriebskosten.

Maximale Präzision und Oberflächengüte

Der schwingungsarme Maschinenrahmen, präzise Führungen und die leistungsstarken Spindeln sorgen für saubere Schnittbilder, exakte Bohrbilder und hochwertige Fräsoberflächen. Gerade im sichtbaren Bereich von Möbeln, Ladenbau oder Innenausbau ist dies ein entscheidender Qualitätsfaktor.

Hoher Durchsatz durch schnellen Werkzeugwechsel

Der automatische Werkzeugwechsler mit Wechselzeiten von rund 2,5 Sekunden reduziert unproduktive Nebenzeiten. Unterschiedliche Bearbeitungsschritte – etwa Formatieren, Bohren, Nuten und Konturfräsen – lassen sich effizient in einem Spannvorgang kombinieren.

Energieeffiziente und wartungsfreundliche Konstruktion

Ein durchdachtes Antriebskonzept, effizient ausgelegte Aggregate und eine servicefreundliche Anordnung der Komponenten erleichtern Wartung und Inspektion. Das zahlt sich in niedrigen Lebenszykluskosten und hoher Maschinenverfügbarkeit aus.

Sicheres Spannen und hohe Prozesssicherheit

Der integrierte Vakuumtisch mit 5 einzeln schaltbaren Zonen gewährleistet sicheren Plattenhalt für unterschiedliche Formate und Nestinglayouts. Laser-Sicherheitsbarrieren und eine weitgehend geschlossene Maschinenumhausung erhöhen die Bedienersicherheit und minimieren das Risiko von Eingriffen in den Bearbeitungsbereich.

Digitale Prozesskette mit Alphacam

Die vollständige Integration in Alphacam ermöglicht effiziente 2D- und 3D-Programmierung, Nesting, Optimierung von Bearbeitungswegen und die nahtlose Übergabe von Konstruktionsdaten. Damit wird die EVOL H ECO zum zentralen Element einer durchgängig digitalisierten Fertigungslinie.

Einsatzbereiche der EVOL H ECO CNC Maschine

Das EVOL H ECO CNC Bearbeitungszentrum für Holzplatten kommt überall dort zum Einsatz, wo Holzwerkstoffplatten schnell, präzise und wirtschaftlich bearbeitet werden müssen – vom Handwerksbetrieb bis zur industriellen Serienfertigung.

Möbelbau und Korpusfertigung

Herstellung von Korpusteilen, Fronten, Rückwänden und Verstärkungsteilen aus MDF, Spanplatte oder Multiplex
Präzise Bohrungen, Dübel- und Beschlägebohrungen sowie Frästaschen für Beschläge und Verbindungselemente
Formatieren, Konturfräsen und Nuten in einem automatisierten Bearbeitungsablauf

Innenausbau und Ladenbau

Bearbeitung von Wandverkleidungen, Deckenpaneelen, Thekenanlagen und Trennwänden
Hochwertige sichtbare Kanten und wiederholgenaue Qualität für architektonisch anspruchsvolle Innenraumlösungen
Ideal für Ladenbau, Messebau, Hoteleinrichtungen, Büroausbauten und repräsentative Innenräume

Türen-, Fenster- und Treppenkomponenten aus Holzwerkstoffen

Bearbeitung von Türblättern, Zargen, Füllungen und Paneelen aus Holzwerkstoffen
Fräsen von Aussparungen für Schlösser, Bänder, Beschläge und Verglasungen
Präzise Fertigung von Stufen, Setzstufen und dekorativen Treppenelementen

Displays, POS-Elemente und Verpackungslösungen

Fertigung von Verkaufsdisplays, Präsentationsständen und POS-Elementen aus Sperrholz und Plattenwerkstoffen
Konturgenaue Zuschnitte für Schriftzüge, Logos und Dekorelemente aus Holz
Herstellung von speziellen Verpackungseinsätzen und Transportverpackungen aus Holzplatten

Industrielle Serienfertigung und Lohnbearbeitung

Serienfertigung von Holz- und Holzwerkstoffkomponenten für Möbelindustrie, Innenausbau, Fahrzeugausbau und weitere Branchen
CNC-gesteuertes Schneiden und Fräsen mit hoher Wiederholgenauigkeit und reproduzierbarer Qualität
Flexible Lösung für Lohnfertiger und OEM-Zulieferer im Holz- und Plattenbereich

Fazit – Premium CNC Bearbeitungszentrum für Holzplatten

Das EVOL H ECO CNC Bearbeitungszentrum für Holzplatten steht für hochpräzise Holzplattenbearbeitung, effiziente Fertigungsprozesse und robuste Industriequalität. Mit 4-Achs-CNC-Steuerung, automatischem Werkzeugwechsler, leistungsstarkem Vakuumtisch mit mehreren Zonen und durchdachter Absaugtechnik bietet die Maschine alle entscheidenden Funktionen für eine moderne, wirtschaftliche Holzplattenfertigung.

Ob im Möbelbau, im Innenausbau, im Ladenbau oder in der industriellen Serienfertigung – die EVOL H ECO unterstützt kurze Durchlaufzeiten, konstante Qualität und eine deutliche Steigerung der Produktivität. Unternehmen, die auf langfristige Zuverlässigkeit, hohe Bearbeitungsqualität und zukunftssichere CNC-Technologie für Holzplatten setzen, finden in der EVOL H ECO eine der attraktivsten Lösungen ihrer Klasse.
