CNC BEARBEITUNGSZENTRUM EVO FZ5

‹ ›

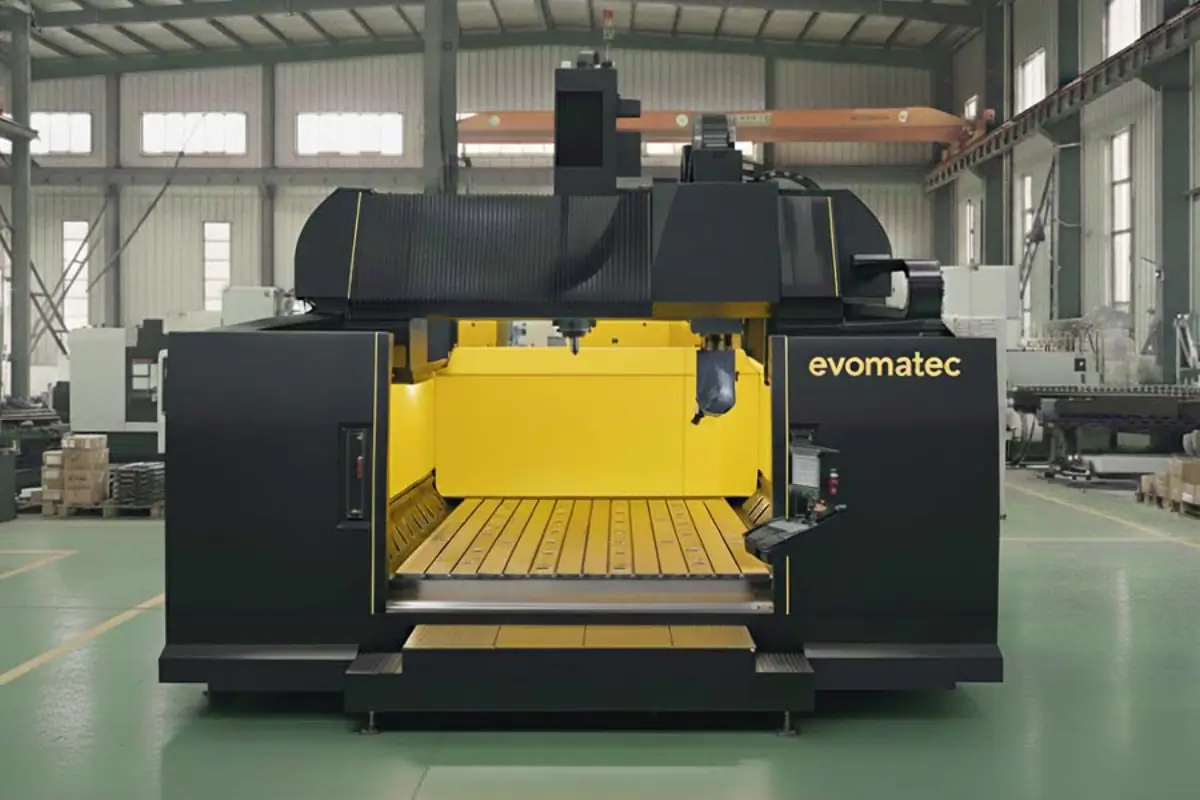

CNC Bearbeitungszentrum EVO FZ5 – 5-Achsen-Monoblock-Fräsmaschine für höchste Präzision und Stabilität

Technologische Perfektion in jeder Dimension

Das CNC Bearbeitungszentrum EVO FZ5 von Evomatec Machine Tool repräsentiert die Spitze moderner 5-Achsen-Technologie.
Als Monoblock-Fräsmaschine aus hochwertigem GG30-Gusseisen konstruiert, wurde sie entwickelt, um maximale Steifigkeit, Maßgenauigkeit und Prozessstabilität zu gewährleisten – selbst bei schweren Bauteilen und anspruchsvollsten Fräsoperationen.

Mit ihrer präzisen Mehrachsen-Kinematik, einer dynamischen Spindel mit bis zu 12.500 U/min und einer Tragfähigkeit von bis zu 4.000 kg/m² steht die EVO FZ5 für kompromisslose Leistung, Präzision und Langlebigkeit.

Monoblock-Gusskonstruktion – Stabilität ohne Kompromisse

Jede EVO FZ5 wird in der firmeneigenen Gießerei von Evomatec gefertigt. Der Maschinenkörper besteht aus einem einzigen Stück GG30-Gusseisen, das nach der Fertigung einer spannungsreduzierenden Wärmebehandlung unterzogen wird.
Dieses Monoblock-Design bietet enorme Steifigkeit und eliminiert Mikroschwingungen, wodurch höchste Präzision auch bei dynamischer Belastung erreicht wird.

Die Bearbeitungsflächen werden auf präzisionsgeschliffenen CNC-Maschinen gefertigt – für exakte Parallelität und Ebenheit der Führungsbahnen.
Das Ergebnis: langfristige Maßhaltigkeit, minimale Verformung und perfekte Oberflächenqualität selbst bei Hochleistungszerspanung.

Hochentwickeltes Kühlsystem – Thermische Präzision auf Mikrometerebene

Alle Achsen der EVO FZ5 verfügen über ein integriertes Wasser-Kühlsystem, dasekt in die Gussstruktur eingebettet ist.
Dieses System verhindert thermische Ausdehnungen während der Bearbeitung schwerer Werkstücke und garantiert eine gleichbleibende Präzision – auch bei langen Laufzeiten und hohen Temperaturen.

Die patentierte Gusstechnologie sorgt für eine gleichmäßige Wärmeableitung im gesamten Maschinenkörper und schützt so die Achsenführungen und Antriebssysteme vor Überhitzung und Verzug.

Hochleistungs-Achsantriebssysteme – Kraft trifft Kontrolle

Das Antriebssystem der EVO FZ5 basiert auf präzisen Linearsystemen, Zahnstangenantrieben und Servomotoren höchster Güteklasse.
Alle Achsen sind mit absoluten Messsystemen ausgestattet, die Echtzeit-Positionsrückmeldung bieten und so Rüstfehler und Wiederholabweichungen eliminieren.

Diese Systeme ermöglichen gleichmäßige Bewegung, schnelle Beschleunigung und hohe Wiederholgenauigkeit – entscheidend für 5-Achsen-Simultanbearbeitung komplexer Konturen und Freiformflächen.

Technische Daten im Überblick

Gabelkopf-Bearbeitungseinheit – Hochleistung mit Präzision

Das Herzstück der Maschine ist der 5-Achsen-Gabelkopf mit einer Spindeldrehzahl von bis zu 16.000 U/min und einem Drehmoment von bis zu 220 Nm.
Diese Spindel garantiert eine gleichbleibende Schnittkraft, hervorragende Oberflächengüte und eine thermisch stabile Bearbeitung – ideal für Aluminium, Stahl, Titan oder Verbundwerkstoffe.

Der Schwenkbereich von ±115° (A-Achse) und 360° (C-Achse) ermöglicht eine vollständige Bauteilbearbeitung in nur einer Aufspannung – effizient, präzise und reproduzierbar.

Messtechnik & Montage – Präzision aus Leidenschaft

Jede Maschine wird unter Einsatz modernster Messtechnik gefertigt:

• Renishaw Laserinterferometer zur Messung der Positioniergenauigkeit

• Niveltronic Bluetooth-Systeme zur Ebenheitskontrolle

• Atos 3D-Scanner für Geometrieanalyse

• Zertifizierte Granit-Maßblöcke zur Justierung der Achsen

Diese präzisen Kalibrierverfahren sichern die Einhaltung von Toleranzen im Bereich von ±0,01 mm – ein Niveau, das selbst in der Luft- und Raumfahrttechnologie höchste Anforderungen erfüllt.

Komponenten nach deutschen Qualitätsnormen

Evomatec verwendet ausschließlich Komponenten führender Markenhersteller aus Deutschland, Japan und der Schweiz.
Alle kinematischen, hydraulischen, pneumatischen und elektronischen Baugruppen werden nach CE- und ISO-Normen zertifiziert.

Die Maschine erfüllt internationale Standards wie VDI-DGQ 3441, ISO 230-2 und CE-Sicherheitsrichtlinien – für kompromisslose Betriebssicherheit und Langzeitstabilität.

Simulation, Automatisierung & Steuerung

Das EVO FZ5 Bearbeitungszentrum ist für Industrie 4.0 ausgelegt. Es unterstützt digitale Prozessüberwachung, Werkzeugverwaltung, automatische Kalibrierung und 3D-Simulationssoftware für kollisionsfreie Fertigung.

Kompatibel mit Steuerungen wie:

• Heidenhain TNC 640

• Siemens 840D SL

• Fanuc 31i-B5

Funktionen:

• Echtzeit-Visualisierung der Werkzeugbahnen

• Adaptives Vorschubmanagement

• Automatische Temperaturkompensation

• Integration in ERP/MES-Systeme

Einsatzbereiche der EVO FZ5

Die Maschine ist auf Vielseitigkeit und Präzision ausgelegt – ideal für:

• Werkzeug- und Formenbau: komplexe Kavitäten, Schrupp- und Schlichtbearbeitung

• Luftfahrttechnik: Titanbauteile, Schaufeln, Strukturteile

• Automobilindustrie: Aluminiumgehäuse, Formwerkzeuge, Großteile

• Maschinenbau: Strukturteile und Präzisionskomponenten

• Energie- und Turbinenbau: Großbauteile mit hohen Maßanforderungen

Evomatec – Evomatec Ingenieurskunst auf höchstem Niveau

Die EVO FZ5 vereint alle Werte, für die Evomatec steht: Technische Innovation, Präzision, Langlebigkeit und Energieeffizienz.
Von der Konstruktion über die Gießerei bis zur Endmontage – jede Maschine wird nach höchsten Qualitätsstandards gefertigt, geprüft und zertifiziert.

Mit ihrer Kombination aus Monoblock-Gusskonstruktion, 5-Achsen-Simultanbearbeitung und thermischer Stabilität ist die EVO FZ5 die ultimative Lösung für Hersteller, die Perfektion fordern – heute und morgen.

Kontaktieren Sie unser Expertenteam für eine kostenlose Beratung: Hier klicken
