CENTRU DE PRELUCRARE PROFILE ȘI CENTRU DE TĂIERE PENTRU PROFILE DIN PVC ȘI PLASTIC EVO AIIR K

‹ ›

CENTRU DE PRELUCRARE PROFILURI ȘI CENTRU DE TĂIERE PENTRU PROFILURI DIN PVC PLASTIC EVO AIIR K – (4 AXE / 8 AXE SERVO)

Precizie maximă, viteză și automatizare în prelucrarea profilurilor din PVC plastic

Tehnologie CNC de ultimă generație pentru prelucrarea industrială a PVC-ului plastic

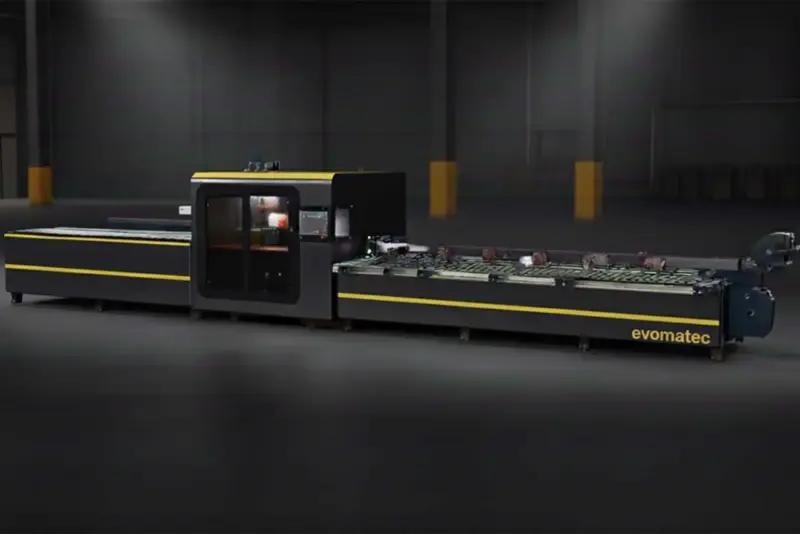

Centrul CNC de prelucrare și tăiere profiluri EVO AIIR K de la EVOMATEC reprezintă cel mai nou nivel al tehnologiei în prelucrarea industrială a profilurilor din plastic. Cu 8 axe controlate servo și un concept avansat de prelucrare cu unități multiple, EVO AIIR K oferă o combinație remarcabilă de precizie, flexibilitate și eficiență pentru producătorii care necesită viteză maximă, automatizare și calitate repetabilă în producția de profiluri din PVC și plastic.

Sistemul realizează prelucrarea completă a profilurilor din plastic și PVC, inclusiv tăiere, frezare, realizarea de fante, deschiderea canalelor de drenaj, perforare, marcare și operațiuni de prelucrare personalizate, toate într-un singur proces continuu. Datorită unităților sale modulare de prelucrare, pot fi executate simultan până la 15 operațiuni de prelucrare, reducând semnificativ timpii de setare și maximizând capacitatea de producție în fabricarea modernă a ferestrelor și ușilor din plastic.

Inovație tehnologică – Proiectat pentru productivitate maximă

Precizie controlată servo și flux de lucru complet automatizat

Centrul de prelucrare profiluri EVO AIIR K combină precizia acționării servo cu controlul complet automatizat al procesului. Mai multe motoare de spindle de mare viteză, o unitate dedicată pentru deschiderea fantelor și o unitate puternică de tăiere permit prelucrarea simultană pe mai multe fețe a profilurilor din plastic într-o singură operațiune continuă.

Un sistem automat de alimentare cu o capacitate de 10 profiluri și o tehnologie inteligentă de procesare în stivă cresc semnificativ performanța de producție. Controlul automat al fixării și poziționării, combinat cu un unghi de tăiere reglabil de la 30° la 150°, face din EVO AIIR K soluția ideală pentru sisteme complexe de profiluri din PVC și plastic în producția de ferestre, uși și fațade.

Specificații tehnice ale centrului CNC de prelucrare profiluri din PVC plastic EVO AIIR K

Unități de prelucrare și spindle-uri

• 13 spindle-uri de mare viteză răcite cu aer
• 1 motor special proiectat pentru găurire cu fantă triplă
• Al 14-lea motor spindle opțional
• Viteză maximă spindle: 18.000 rpm
• Putere spindle: 1,1 kW Portsculă: ER 20
• Configurații personalizate de spindle disponibile înainte de livrare

Unitate de tăiere

• Interval unghi de tăiere: 30° – 150°
• Diametru disc ferăstrău: 550 mm
• Putere motor ferăstrău: 3 kW (4 HP)
• Sistem de acționare independent pentru cea mai mare precizie de tăiere

Viteze de prelucrare și poziționare

• Axa X1 (Longitudinal): 40 m/min
• Axa Y1 (Transversal): 60 m/min
• Axa Z1 (Vertical): 60 m/min
• Axa Z2 (Unitatea ferăstrău): 42 m/min
• Axa XL (Robot de prindere): 90 m/min
• Axa C2 (Rotația capului de ferăstrău): 166°/s

Date electrice

• Putere maximă: 50,45 kW
• Tensiune: 400 V 3N PE AC Frecvență: 50–60 Hz

Unitate de încărcare și descărcare

• Lungime max. profil: 7.500 mm
• Lungime min. profil: 1.200 mm Lungime de evacuare (90°): 270 mm
• Capacitate: 10 profiluri
• Transportor automat de așchii (standard)
• Sistem de evacuare cu acționare pe curea (opțional)

Control și software

• PC industrial cu interfață touchscreen de 15″
• Imprimantă coduri de bare (standard)
• Transfer de date Ethernet & USB
• Acces la distanță & compatibilitate cu software de optimizare
• Program integrat de optimizare a tăierii (standard)

Alimentare cu aer și pneumatică

• Presiune de lucru: 6–8 bar
• Sistem pneumatic FESTO
• Sistem central de lubrifiere automată

Precizie maximă prin tehnologia servo cu 8 axe

Acele axe controlate servo ale centrului de prelucrare profiluri din plastic EVO AIIR K permit mișcări dinamice cu o precizie de repetabilitate excepțională. Fiecare axă este echipată cu monitorizare inteligentă a poziției, asigurând o precizie stabilă pe fiecare plan de prelucrare, chiar și în ciclurile de producție de mare viteză din prelucrarea profilurilor din PVC.

Prin coordonarea în paralel a operațiunilor de tăiere, frezare, realizare fante și marcare, timpul de prelucrare este redus drastic. Sistemul detectează automat dimensiunile profilului, calculează secvențe de tăiere optimizate și minimizează pierderile, făcând din EVO AIIR K o soluție foarte eficientă pentru mediile moderne de producție din plastic controlate digital.

Aplicații versatile în producția de profiluri din plastic

Centrul CNC de prelucrare profiluri EVO AIIR K este proiectat pentru o gamă largă de scenarii de producție, de la profiluri PVC standard până la geometrii complexe din plastic personalizat și sisteme de profiluri ranforsate.

Aplicații tipice

• Fabricarea ferestrelor: frezare precisă a deschiderilor pentru broască, mâner, drenaj și zăvor în profiluri PVC
• Producția de uși: tăiere, perforare și prelucrare automatizată a sistemelor de profiluri pentru uși din plastic
• Construcții de fațade: tăiere de înaltă precizie a elementelor mari de construcție din plastic și a profilurilor de sistem
• Producție industrială: prelucrarea profilurilor complexe din plastic pentru aplicații tehnice
• Facilități multi-material: producție flexibilă pentru PVC, compuși plastici și sisteme de profiluri compatibile

EVO AIIR K este proiectat pentru prelucrarea la volum mare a profilurilor din PVC și plastic, oferind flexibilitate maximă și o calitate stabilă a procesului pentru liniile moderne de producție.

Control inteligent și integrare digitală

EVO AIIR K dispune de un sistem de control industrial cu touchscreen de 15″, oferind operare intuitivă și vizibilitate completă asupra procesului. Cu gestionare integrată a codurilor de bare, interfețe Ethernet și USB și software de optimizare, întregul ciclu de producție poate fi monitorizat, analizat și gestionat digital.

Acest nivel de integrare digitală sprijină fluxurile de lucru ale producției inteligente și permite compatibilitatea cu mediile Industry 4.0, precum și cu sistemele moderne ERP și de management al producției.

Sustenabilitate, eficiență și durabilitate

EVOMATEC pune un accent deosebit pe sisteme de acționare eficiente energetic, lubrifiere automată și management automat al așchiilor. Sistemul central de lubrifiere minimizează timpul de mentenanță, asigurând în același timp precizie mecanică pe termen lung. Un transportor automat de așchii menține spațiul de lucru curat și susține o stabilitate constantă a procesului în exploatarea industrială zilnică.

Aceste caracteristici extind durata de viață a mașinii, reduc costurile de operare și oferă un avantaj decisiv producătorilor care urmăresc o prelucrare fiabilă și de mare capacitate a profilurilor din plastic.

Concluzie – Soluție All-in-One orientată spre viitor pentru prelucrarea profilurilor din plastic

Centrul CNC de prelucrare și tăiere profiluri EVO AIIR K de la EVOMATEC este soluția de înaltă performanță pentru producătorii care caută precizie maximă, viteză și automatizare în producția de profiluri din PVC și plastic. Cu control CNC avansat, axe servo, alimentare automată și optimizare integrată a tăierii, EVO AIIR K stabilește un nou reper pentru tehnologia industrială de prelucrare și tăiere a profilurilor din plastic.

EVOMATEC – Precizie, inovație și eficiență pentru viitorul prelucrării industriale a plasticului.
