एल्यूमिनियम कटिंग मशीन: मेटलवर्किंग में प्रिसीज़न और दक्षता
एल्यूमिनियम कटिंग मशीन केवल एक साधारण औज़ार नहीं है, बल्कि असंख्य आधुनिक मैन्युफैक्चरिंग प्रक्रियाओं का धड़कता हुआ हृदय है। हल्के निर्माण, टिकाऊपन और दक्षता पर निर्भर इस दुनिया में एल्यूमिनियम सबसे महत्वपूर्ण मटेरियल्स में से एक बन चुका है। विंडो और फ़साद निर्माण में नाज़ुक प्रोफ़ाइल से लेकर ऑटोमोबाइल इंडस्ट्री में जटिल स्ट्रक्चरल कंपोनेंट्स तक और एयरोस्पेस में उपयोग होने वाले भारी ब्लॉक्स तक – इस मटेरियल की सटीक और आर्थिक कटिंग वैल्यू चेन का पहला और अक्सर निर्णायक चरण होती है।
सही एल्यूमिनियम कटिंग मशीन – जिसे अक्सर एल्यूमिनियम सॉ या एल्यूमिनियम कट-ऑफ़ सॉ भी कहा जाता है – का चयन एक रणनीतिक निर्णय है। यह सीधे तौर पर कंपोनेंट्स की डाइमेंशनल सटीकता, कट एज की सतह गुणवत्ता, प्रोडक्शन के साइकल टाइम और अंततः पूरी ऑपरेशन की प्रॉफिटेबिलिटी को प्रभावित करता है। एल्यूमिनियम की विशिष्ट विशेषताएँ मशीन की टेक्नोलॉजी पर बहुत ऊँची माँग रखती हैं – ऐसी माँगें जिन्हें एक साधारण वुड सॉ या अनुपयुक्त मेटल सॉ कभी पूरा नहीं कर सकती।
यह विस्तृत लेख एल्यूमिनियम कटिंग की दुनिया में गहराई से उतरता है। हम तकनीकी मूल सिद्धांतों का विश्लेषण करते हैं, कोल्ड सॉ से लेकर सीएनसी-नियंत्रित डबल माइटर सॉ तक अलग-अलग मशीन प्रकारों की तुलना करते हैं, सॉ ब्लेड और कूलिंग सिस्टम के निर्णायक डिटेल को उजागर करते हैं और ऐसी इन्वेस्टमेंट के आर्थिक पहलुओं की जाँच करते हैं।
मटेरियल की समझ: एल्यूमिनियम के लिए विशेष कटिंग मशीनें क्यों ज़रूरी हैं
एल्यूमिनियम सिर्फ़ एल्यूमिनियम नहीं है। इसका मशीनीकरण, विशेषकर कटिंग, स्टील या लकड़ी से मूल रूप से अलग है। विशेष मशीनों की ज़रूरत को समझने के लिए हमें इस हल्के मेटल की विशिष्ट विशेषताओं पर नज़र डालनी होगी।
एल्यूमिनियम के मशीनीकरण की चुनौतियाँ
हालाँकि एल्यूमिनियम को “सॉफ्ट” मेटल माना जाता है, इसका मशीनीकरण बदनाम रूप से चुनौतीपूर्ण है। सबसे बड़ी चुनौतियाँ हैं:
“स्मियर” होने की प्रवृत्ति (एडहेज़न): शुद्ध एल्यूमिनियम और कई सॉफ्ट अलॉयज़ टूल की कटिंग एज से चिपकने की प्रवृत्ति रखते हैं। इससे तथाकथित बिल्ट-अप एज (बीयूई) बनती है। मटेरियल साफ़-सुथरे तरीके से कटने के बजाय फैल जाता है। कट की सतह खुरदरी हो जाती है, डाइमेंशनल सटीकता प्रभावित होती है और सॉ ब्लेड की सर्विस लाइफ़ तेज़ी से घटती है।
उच्च थर्मल एक्सपेंशन: गर्म होने पर एल्यूमिनियम काफ़ी अधिक फैलता है – स्टील से कहीं ज़्यादा। सॉ करने के दौरान उत्पन्न घर्षण ऊष्मा मटेरियल को फैला सकती है और सॉ ब्लेड को “पकड़” या जाम कर सकती है।
उत्कृष्ट थर्मल कंडक्टिविटी: मटेरियल ऊष्मा को बेहद अच्छी तरह से कंडक्ट करता है। एक तरफ यह अच्छा है, क्योंकि कट से ऊष्मा जल्दी बाहर निकल जाती है। दूसरी तरफ इसका मतलब है कि काम के टुकड़े में बहुत अधिक ऊर्जा डाली जाती है, जो कि यदि सही तरीके से कूल न की जाए तो वॉर्पिंग (टेढ़ापन) का कारण बन सकती है।
चिप निर्माण: एल्यूमिनियम लंबी, मज़बूत और सतत चिप्स बनाने की प्रवृत्ति रखता है। ये मशीन के वर्किंग एरिया में फँस सकते हैं, कटिंग प्रोसेस में बाधा बन सकते हैं और इन्हें प्रभावी ढंग से बाहर निकालना ज़रूरी होता है।
अलॉयज़ का प्रभाव
इंडस्ट्री में शुद्ध एल्यूमिनियम शायद ही कभी उपयोग किया जाता है। इसके बजाय मैकेनिकल विशेषताओं को बेहतर बनाने के लिए सिलिकॉन, मैग्नीशियम, कॉपर आदि के साथ अलॉयज़ का प्रयोग होता है। ये अलॉयज़ मशीनेबिलिटी पर सीधा प्रभाव डालते हैं:
कास्ट अलॉयज़ (जैसे अल–सि): सिलिकॉन अब्रसिव की तरह काम करता है और सॉ ब्लेड की वियर रेज़िस्टेंस पर ऊँची माँग रखता है।
रॉट अलॉयज़ (जैसे अल–एमजी–सि – 6000 सीरीज़): प्रोफ़ाइल सेक्टर (विंडो, फ़साद) में सबसे आम अलॉयज़ हैं। ये अपेक्षाकृत आसानी से मशीनेबल हैं, लेकिन फिर भी “स्मियर” होने की प्रवृत्ति रखते हैं।
हाई-स्ट्रेंथ अलॉयज़ (जैसे अल–ज़ेडएन–एमजी–सीयू – 7000 सीरीज़): एयरोस्पेस में उपयोग होते हैं, ये अलॉयज़ बहुत हार्ड और भंगुर होते हैं। ये छोटी चिप्स बनाते हैं, लेकिन अत्यंत स्थिर मशीन और उच्च कटिंग फ़ोर्स की आवश्यकता होती है।
इन मटेरियल गुणों के कारण एल्यूमिनियम कटिंग मशीन को चार चीज़ों में पूर्णता हासिल करनी होती है: स्थिर और लो-वाइब्रेशन मशीन कंस्ट्रक्शन, सटीक सॉ ब्लेड गाइडन्स, अनुकूलित सॉ ब्लेड टूथ जियोमेट्री और अत्यधिक कुशल कूलिंग तथा लुब्रिकेशन सिस्टम।
हैंड सॉ से लेकर सीएनसी सेल तक: एल्यूमिनियम कटिंग सॉ का विकास
एल्यूमिनियम कटिंग मशीन का इतिहास इस मटेरियल के विकास से काफ़ी जुड़ा हुआ है। उन्नीसवीं शताब्दी के अंत में जहाँ एल्यूमिनियम एक दुर्लभ और महँगा मटेरियल था, वहीं बीसवीं शताब्दी के मध्य तक यह एक मैस प्रोडक्ट बन चुका था।
शुरुआती दिनों में लोग बदली हुई वुड सॉ या साधारण हैकसॉ से काम चलाते थे। परिणाम अक्सर खराब होते थे: जली हुई एजेज़, भारी बुर्र और खतरनाक उड़ती हुई स्पार्क्स आम बात थीं।
पहला बड़ा कदम कोल्ड सर्कुलर सॉ के विकास के साथ आया। ये मशीनें लो स्पीड और मज़बूत एचएसएस (हाई-स्पीड स्टील) सॉ ब्लेड पर आधारित थीं, जो अक्सर फ़्लड कूलिंग के साथ काम करती थीं। ये साफ़, ठंडी और कम बुर्र वाली कट सतहें बनाती थीं, लेकिन अपेक्षाकृत धीमी थीं।
आर्किटेक्चरल सेक्टर में असली ब्रेकथ्रू – साठ और सत्तर के दशक में एल्यूमिनियम विंडोज़ और फ़साद का बूम – ने एक नए प्रकार की मशीन की मांग पैदा की। सटीक 45-डिग्री माइटर कट की ज़रूरत थी। यही माइटर सॉ और थोड़ी ही देर बाद डबल माइटर सॉ के जन्म का कारण बना। ये मशीनें प्रोफ़ाइल को दोनों छोरों पर एक साथ और सटीक एंगल पर काट सकती थीं, जिससे प्रोडक्शन टाइम में भारी कमी आई।
सबसे हाल की क्रांति सीएनसी (कम्प्यूटरीकृत न्यूमेरिकल कंट्रोल) के इंटीग्रेशन से आई। अब लंबाई और एंगल को हैंडव्हील और स्केल से मैन्युअली सेट करने की ज़रूरत नहीं रही। इन्हें डिजिटल रूप से एंटर किया जाने लगा या सीधे कैड प्रोग्रामों से इम्पोर्ट किया जाने लगा। आज की एल्यूमिनियम कटिंग मशीन अक्सर एक फुली ऑटोमेटिक मशीनीकरण केंद्र होती है जो सॉ, ड्रिल, मिलिंग करती है और इंडस्ट्री 4.0 वातावरण में बिना रुकावट के इंटीग्रेट होती है।
टाइपोलॉजी: किस उद्देश्य के लिए कौन सी एल्यूमिनियम कटिंग मशीन?
“एल्यूमिनियम कटिंग मशीन” शब्द बहुत से अलग-अलग कॉन्सेप्ट्स के लिए एक छतरी शब्द है। सही प्रकार का चयन एप्लिकेशन, मटेरियल (प्रोफ़ाइल, प्लेट, ब्लॉक) और आवश्यक थ्रूपुट पर निर्भर करता है।
सर्कुलर सॉ: यूनिवर्सल कटिंग मशीनें
सर्कुलर सॉ एल्यूमिनियम कटिंग के लिए सबसे व्यापक रूप से उपयोग की जाने वाली टेक्नोलॉजी है। हालाँकि, इन्हें दो मूल रूप से अलग श्रेणियों में बाँटा जा सकता है।
कोल्ड सर्कुलर सॉ (लो–आरपीएम)
कोल्ड सॉ मेटल फ़ैब्रिकेशन और वर्कशॉप्स का क्लासिक उपकरण है।
काम करने का सिद्धांत: यह बहुत कम स्पीड पर चलती है, आमतौर पर 30 से 120 आरपीएम के बीच। एक मज़बूत वॉर्म गियर ड्राइव एचएसएस या सेगमेंटेड सॉ ब्लेड को अत्यधिक टॉर्क देता है।
कूलिंग: लगभग हमेशा फ़्लड कूलिंग (इमल्शन) का उपयोग होता है, जो कटिंग एरिया को कूल करता है और चिप्स को बाहर निकालता है।
प्रयोग: सॉलिड मटेरियल (राउंड बार, स्क्वायर स्टॉक) और मोटी दीवार वाली ट्यूब्स की कटिंग के लिए आदर्श।
फ़ायदे: अत्यंत सटीक, स्मूद और कम बुर्र वाली कट सतहें (“मिरर फिनिश”)। मटेरियल पर थर्मल प्रभाव बहुत कम होता है।
नुक़सान: कटिंग स्पीड अपेक्षाकृत कम, इसलिए पतली दीवार वाले प्रोफ़ाइल के हाई थ्रूपुट के लिए उपयुक्त नहीं।
हाई-स्पीड सर्कुलर सॉ (हाई–आरपीएम)
ये मशीनें कोल्ड सॉ के बिल्कुल विपरीत हैं और प्रोफ़ाइल कटिंग के लिए स्टैंडर्ड मानी जाती हैं।
काम करने का सिद्धांत: ये बहुत उच्च स्पीड पर चलती हैं, अक्सर 3000 से 6000 आरपीएम के बीच। केवल कार्बाइड-टिप्ड सॉ ब्लेड (टीसीटी ब्लेड) का उपयोग होता है।
कूलिंग: यहाँ मिनिमल क्वांटिटी लुब्रिकेशन (एमक्यूएल) प्रमुख है, जिसमें ऑयल–एयर मिश्रण को उच्च दबाव पर सीधे कटिंग एज पर स्प्रे किया जाता है।
प्रयोग: विंडो, फ़साद, ट्रेड शो और मशीन निर्माण में एल्यूमिनियम प्रोफ़ाइल (हॉलो-चेंबर प्रोफ़ाइल) की कटिंग के लिए डिफिनिटिव स्टैंडर्ड।
फ़ायदे: बेहद तेज़ कटिंग टाइम (कुछ सेकंड के साइकल टाइम), पतली दीवार वाले मटेरियल पर अच्छी सतह गुणवत्ता।
नुक़सान: सॉलिड मटेरियल के लिए कम उपयुक्त, क्योंकि उच्च स्पीड बहुत अधिक ऊष्मा पैदा करेगी और ब्लेड के चिप गुल्लेट को ओवरलोड कर देगी।
माइटर सॉ: एंगल के विशेषज्ञ
कंस्ट्रक्शन में 90-डिग्री कट अपवाद है। फ्रेम कंस्ट्रक्शन के लिए आमतौर पर सटीक माइटर कट, प्रायः 45 डिग्री पर, आवश्यक होते हैं।

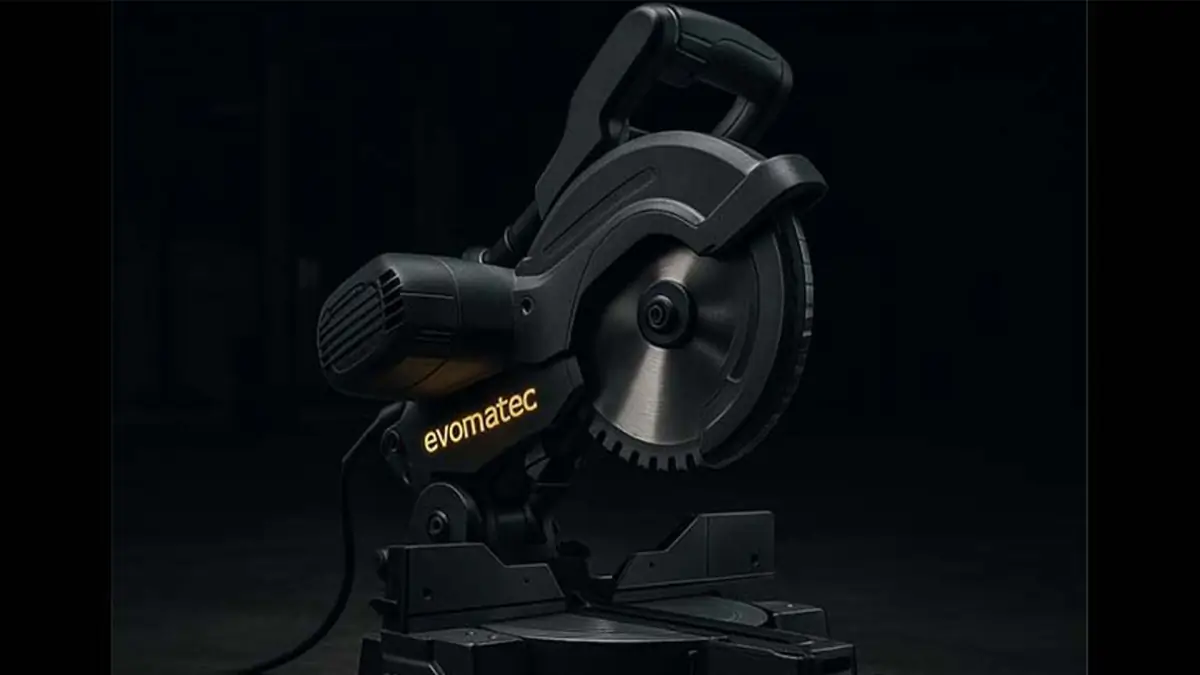

सिंगल–हेड माइटर सॉ
सिंगल–हेड सॉ क्राफ्ट वर्कशॉप और छोटी सीरीज़ प्रोडक्शन के लिए लचीली बेसिक मशीन है।
डिज़ाइन: एक सॉ यूनिट जिसे मैन्युअली या मोटर से घुमाया जा सकता है (जैसे 45° लेफ्ट से 45° राइट तक, कभी-कभी टिल्टेबल भी)।
वैरिएंट:
मैन्युअल चॉप सॉ: सबसे सरल रूप, अक्सर अप-कट सॉ के रूप में, जहाँ ब्लेड टेबल के नीचे से ऊपर की ओर आता है।
सेमी–ऑटोमैटिक सॉ: ऑपरेटर प्रोफ़ाइल को डालता है, न्यूमैटिक क्लैम्प उसे फ़िक्स करते हैं और सॉइंग साइकल (सॉ, कूल, रिटर्न) बटन दबाते ही शुरू हो जाता है।
फुली ऑटोमैटिक सॉ (ऑटोमैटिक लेंथ स्टॉप): मटेरियल फीडर के साथ संयोजन में। ऑपरेटर लंबाई और क्वांटिटी एंटर करता है, और मशीन सीरीज़ को स्वतः काटती है।
डबल माइटर सॉ
यह विंडो, डोर और फ़साद के इंडस्ट्रियल मैन्युफैक्चर में की-मशीन है।
डिज़ाइन: एक मज़बूत मशीन बेड पर दो सॉ यूनिट। एक यूनिट फ़िक्स्ड (0–रेफरेंस) होती है, दूसरी प्रिसीज़न गाइड पर मोटर से चलकर कटिंग लंबाई सेट करती है।
काम करने का सिद्धांत: ऑपरेटर 6–मीटर बार लोड करता है। कंट्रोल सिस्टम (आमतौर पर सीएनसी) डिजिटल रूप से कटिंग लिस्ट (लंबाई, एंगल, क्वांटिटी) प्राप्त करता है। मूवेबल हेड सटीक लंबाई (जैसे 2450.5 मिमी) पर जाता है, दोनों हेड वांछित एंगल (जैसे 45°) पर पिवट होते हैं और दोनों कट एक साथ किए जाते हैं।
दक्षता: दक्षता में वृद्धि अत्यधिक होती है। प्रोफ़ाइल को दो बार इंसर्ट, मापने और क्लैम्प करने की बजाय उसे एक ही साइकल में दोनों छोर पर सटीक लंबाई में काटा जाता है।
सीएनसी कंट्रोल: आधुनिक डबल माइटर सॉ पूरी तरह सीएनसी–नियंत्रित होती हैं। ये जटिल कटिंग लिस्ट मैनेज करती हैं, न्यूनतम वेस्ट के लिए ऑप्टिमाइज़ करती हैं और एंगल को ऑटोमैटिक सेट कर सकती हैं।
एल्यूमिनियम के लिए पैनल सॉ
जब प्रोफ़ाइल की बजाय प्लेट या शीट (जैसे फ़साद कैसेट, मशीन कवरिंग) को काटना हो, तो पैनल सॉ का उपयोग किया जाता है।
हॉरिज़ॉन्टल पैनल सॉ (बीम सॉ): शीट टेबल पर लेटी होती है, एक प्रेशर बीम उसे फ़िक्स करता है और सॉ कैरिज पैनल के नीचे यात्रा करता है। उच्च सटीकता और स्टैक कटिंग के लिए आदर्श।
वर्टिकल पैनल सॉ: जगह बचाने वाली, क्योंकि पैनल वर्टिकल खड़ा रहता है। सॉ यूनिट को मैन्युअली या ऑटोमैटिक रूप से पैनल के आर–पार गाइड किया जाता है। वर्कशॉप या मटेरियल डिस्ट्रीब्यूटर में सिंगल कटिंग के लिए आदर्श।
ब्लॉक और कंटूर के लिए बैंड सॉ
बहुत बड़े क्रॉस–सेक्शन (जैसे कास्ट एल्यूमिनियम ब्लॉक, बिलेट) या कंटूर कटिंग में बैंड सॉ अपनी असली ताक़त दिखाती हैं।
हॉरिज़ॉन्टल बैंड सॉ: भारी सॉलिड मटेरियल को लंबाई में काटने के लिए आदर्श।
वर्टिकल बैंड सॉ: आकृतियाँ और रेडियस काटने के लिए उपयोग होती हैं।
फ़ायदा: पतले सॉ बैंड (कर्फ़) की वजह से मटेरियल लॉस कम।
टेक्नोलॉजी इन डीटेल: एक अच्छी एल्यूमिनियम कटिंग मशीन को क्या परिभाषित करता है
एक साधारण और एक उत्कृष्ट एल्यूमिनियम कटिंग मशीन के बीच का अंतर डिटेल्स में छिपा होता है। केवल उच्च स्पीड क्वालिटी की निशानी नहीं है; उस स्पीड पर प्रिसीज़न भी बनाए रखनी होती है।
सॉ ब्लेड: कट का हृदय
सबसे बेहतरीन मशीन बेड भी गलत टूल के साथ बेकार है।
मटेरियल: हाई–स्पीड सॉ के लिए कार्बाइड (एचएम), जिसे टीसीटी (टंग्स्टन कार्बाइड टिप्ड) भी कहा जाता है, पूर्ण स्टैंडर्ड है। दाँत अत्यंत वियर–रेज़िस्टेंट होते हैं। कोल्ड सॉ के लिए एचएसएस (हाई–स्पीड स्टील) का उपयोग होता है।
टूथ फॉर्म: एल्यूमिनियम के लिए सबसे आम और बेहतरीन टूथ फॉर्म ट्रिपल–चिप ग्राउंड (टीसीजी) या ट्रेपेज़ॉइडल–फ़्लैट (टीआर–एफ) है। एक ऊँचा, संकरा “प्री–कटर” दाँत (ट्रेपेज़ॉइड) एक नीचले, चौड़े “फ़िनिशर” दाँत (फ़्लैट) के साथ बारी-बारी से आता है। इससे इष्टतम चिप वितरण, स्मूथ रनिंग और उत्कृष्ट सतह फ़िनिश प्राप्त होता है।
रेक एंगल: यह एक निर्णायक पैरामीटर है।
पॉज़िटिव रेक एंगल: दाँत मटेरियल में आक्रामक तरीके से “बाइट” करता है। सॉलिड मटेरियल के लिए आदर्श, क्योंकि यह मटेरियल को कट में खींचता है।
नेगेटिव रेक एंगल: दाँत थोड़ा पीछे की ओर झुका होता है और “स्क्रैपिंग” या “प्लेनिंग” जैसा प्रभाव देता है। यह पतली दीवार वाले प्रोफ़ाइल के लिए अनिवार्य है। पॉज़िटिव एंगल प्रोफ़ाइल को उठाकर, जाम या डिफॉर्म कर सकता है। नेगेटिव एंगल प्रोफ़ाइल को बैक फ़ेंस की ओर स्थिर दबाता है और स्मूथ, साफ़ कट सुनिश्चित करता है।
कूलिंग और लुब्रिकेशन: एडहेज़न के ख़िलाफ़ मुख्य हथियार
जैसा कि पहले बताया गया, एल्यूमिनियम चिपकने की प्रबल प्रवृत्ति रखता है। प्रभावी लुब्रिकेशन और कूलिंग “नाइस–टू–हैव” नहीं बल्कि मूलभूत आवश्यकता है।
फ़्लड कूलिंग (वेट कट): पानी–तेल की इमल्शन कटिंग एरिया को पूरी तरह से घेर लेती है।
फ़ायदे: अधिकतम कूलिंग इफ़ेक्ट, सॉलिड मटेरियल और कोल्ड सॉ के लिए आदर्श। चिप्स तुरंत धुल जाते हैं।
नुक़सान: अधिक खपत, इमल्शन के निष्पादन की जटिलता, गीले कंपोनेंट जिन्हें साफ़ और सूखा करना पड़ता है।
मिनिमल क्वांटिटी लुब्रिकेशन (एमक्यूएल) या स्प्रे मिस्ट कूलिंग: ऑयल–एयर मिश्रण को फाइन मिस्ट के रूप में उच्च दबाव पर सीधे सॉ ब्लेड की कटिंग एज पर स्प्रे किया जाता है।
फ़ायदे: लुब्रिकेंट की अत्यंत कम खपत (अक्सर प्रति घंटे केवल कुछ मिलीलीटर)। कंपोनेंट लगभग सूखे और तेल–रहित रहते हैं। निस्तारण की समस्या नहीं। पर्यावरण–अनुकूल। प्रोफ़ाइल मशीनीकरण के लिए आधुनिक स्टैंडर्ड।
नुक़सान: कूलिंग इफ़ेक्ट अपेक्षाकृत कम, इसलिए सॉलिड मटेरियल के लिए कम उपयुक्त।
क्लैम्पिंग सिस्टम: प्रिसीज़न की गारंटी
कट के दौरान कोई भी वाइब्रेशन डाइमेंशनल सटीकता और सॉ ब्लेड की सर्विस लाइफ़ के लिए ज़हरीला है। प्रोफ़ाइल को पूर्ण रूप से स्थिर फ़िक्स करना आवश्यक है।
न्यूमैटिक क्लैम्प: स्टैंडर्ड समाधान। तेज़, शक्तिशाली और भरोसेमंद।
हाइड्रोलिक क्लैम्प: बहुत बड़े क्रॉस–सेक्शन और सॉलिड मटेरियल के लिए कोल्ड सॉ में उपयोग, जहाँ अत्यधिक क्लैम्पिंग फ़ोर्स की आवश्यकता होती है।
वर्टिकल और हॉरिज़ॉन्टल क्लैम्प: एक उच्च गुणवत्ता वाली प्रोफ़ाइल सॉ में हमेशा दोनों होने चाहिए। वर्टिकल क्लैम्प प्रोफ़ाइल को टेबल पर नीचे की ओर दबाते हैं। हॉरिज़ॉन्टल क्लैम्प प्रोफ़ाइल को आगे से बैक फ़ेंस की ओर दबाते हैं। केवल यही संयोजन प्रोफ़ाइल को उठने या वाइब्रेट होने से रोकता है।
मशीन बेड और ड्राइव: स्थिरता की नींव
एल्यूमिनियम कटिंग मशीन का भारी होना आवश्यक है। कास्ट–आयरन या वाइब्रेशन–डैम्पिंग मिनरल–कास्ट कंपोज़िट से बना एक मज़बूत मशीन बेड आदर्श है। वेल्डेड स्टील स्ट्रक्चर को अत्यंत मोटी दीवारों और रिब्स के साथ डिज़ाइन करना होगा ताकि वाइब्रेशन अवशोषित किए जा सकें।
सॉ ब्लेड का ड्राइव डायरेक्ट, शक्तिशाली और प्रिसाइज़ होना चाहिए। आधुनिक मशीनें सर्वो मोटर्स का उपयोग करती हैं जो सटीक स्पीड कंट्रोल और सॉ ब्लेड का तेज़, नियंत्रित फ़ीड संभव बनाती हैं।
कंट्रोल और सॉफ़्टवेयर: प्रोडक्शन का दिमाग़
इंडस्ट्री 4.0 में कंट्रोल सिस्टम निर्णायक भूमिका निभाता है।
एनसी कंट्रोल: लंबाई और क्वांटिटी को डिजिटल रूप से एंटर करने की सुविधा देता है।
सीएनसी कंट्रोल: एक पूर्ण इंडस्ट्रियल पीसी, अक्सर टचस्क्रीन के साथ। यह जटिल ऑर्डर मैनेज करता है, कट को ग्राफ़िकली दिखाता है और नेटवर्क से संचार करता है।
कटिंग ऑप्टिमाइज़ेशन सॉफ़्टवेयर: महँगे एल्यूमिनियम प्रोफ़ाइल के लिए अत्यंत आवश्यक। सॉफ़्टवेयर आवश्यक पार्ट्स की सूची (जैसे 10×1200 मिमी, 5×800 मिमी, 20×450 मिमी) प्राप्त करता है और ऑटोमैटिक रूप से गणना करता है कि 6–मीटर स्टॉक बार से इन्हें न्यूनतम वेस्ट के साथ कैसे काटा जाए। इससे हर साल हज़ारों यूरो की बचत हो सकती है।
इंटीग्रेशन: आधुनिक कंट्रोल सिस्टम, जैसा कि एवोमेटेक सिस्टम सॉल्यूशंस में उपयोग होता है, कंपनी की कैड–प्लानिंग और ईआरपी सिस्टम से निर्बाध कनेक्शन की अनुमति देते हैं। कार्यालय से दिए गए ऑर्डर सीधे सॉ पर पहुँचते हैं, बिना मैन्युअल एंट्री के।
एप्लिकेशन और इंडस्ट्रीज़: जहाँ एल्यूमिनियम कटिंग मशीनें अनिवार्य हैं
एप्लिकेशन क्षेत्र प्रोफ़ाइल और प्लेट की तरह ही विविध हैं।
विंडो, डोर और फ़साद निर्माण
यह प्रोफ़ाइल सॉ के लिए अब तक का सबसे बड़ा मार्केट है। पूरा सेक्टर हॉलो–चेंबर प्रोफ़ाइल की सटीक कटिंग पर आधारित है। डबल माइटर सॉ यहाँ गोल्ड स्टैंडर्ड हैं। इन्हें न केवल कॉर्नर के लिए सटीक 45–डिग्री कट देने होते हैं, बल्कि टी–जॉइंट (मलियन) के लिए 90–डिग्री कट और विशेष कंस्ट्रक्शन के लिए एंगल कट भी देने होते हैं।
ऑटोमोबाइल इंडस्ट्री और सप्लायर
वज़न कम करने और रेंज बढ़ाने (ई–मोबिलिटी) के लिए लाइटवेट कंस्ट्रक्शन एल्यूमिनियम के उपयोग को बढ़ा रहा है। स्ट्रक्चरल कंपोनेंट्स, स्पेस–फ़्रेम, बैटरी ट्रे और ट्रिम पार्ट्स अत्यधिक ऑटोमैटेड सॉइंग लाइनों और सीएनसी मशीनीकरण केंद्रों पर काटे जाते हैं। यहाँ मुख्य माँगें हैं: हाई स्पीड, रोबोटिक इंटीग्रेशन और पूर्ण रिपीट–एक्युरेसी।
मशीन और प्लांट इंजीनियरिंग
मशीन निर्माण में एल्यूमिनियम प्रोफ़ाइल (अक्सर सिस्टम प्रोफ़ाइल, “टी–स्लॉट प्रोफ़ाइल”) फ्रेम, सेफ़्टी एनक्लोज़र और गैन्ट्री कंस्ट्रक्शन के लिए उपयोग होते हैं। यहाँ लचीली सिंगल–हेड सॉ या ऑटोमैटिक कटिंग मशीनों का उपयोग करके विभिन्न भागों की बड़ी विविधता को जल्दी से बनाया जाता है।
एयरोस्पेस
यहाँ सबसे ऊँचे मानक लागू होते हैं। हाई–स्ट्रेंथ, कठिन–से–मशीनेबल एल्यूमिनियम अलॉयज़ को काटा जाता है। मशीनें (अक्सर विशेष प्लेट या बैंड सॉ) अत्यंत मज़बूत होनी चाहिए और परफ़ेक्ट कट क्वालिटी प्रदान करनी चाहिए, क्योंकि कोई भी थर्मल प्रभाव या माइक्रो–क्रैकिंग सुरक्षा जोखिम बन सकता है।
मेटल डिस्ट्रीब्यूशन और सर्विस सेंटर
एल्यूमिनियम बार, ब्लॉक और प्लेट स्टॉक करने वाले मेटल डिस्ट्रीब्यूटर ग्राहक की इच्छित लंबाई के अनुसार मटेरियल काटने के लिए शक्तिशाली कोल्ड सॉ या हॉरिज़ॉन्टल बैंड सॉ का उपयोग करते हैं। लगातार ऑपरेशन में उच्च थ्रूपुट और विश्वसनीयता यहाँ प्रमुख आवश्यकताएँ हैं।
ट्रेड शो, शॉप–फ़िटिंग और फ़र्नीचर डिज़ाइन
जहाँ भी एल्यूमिनियम से बने विज़िबल फ़्रेम सिस्टम (जैसे डिस्प्ले, शेल्फ, शोकेज़) उपयोग होते हैं, वहाँ सटीक माइटर कट की माँग होती है। कॉम्पैक्ट और लचीली सिंगल–हेड माइटर सॉ अक्सर पहली पसंद होती हैं।
इन्वेस्टमेंट विचार: लागत, आरओआई और चयन मानदंड
एल्यूमिनियम कटिंग मशीन की खरीद एक महत्वपूर्ण निवेश है। प्राइस रेंज एक साधारण मैन्युअल चॉप सॉ के लिए कुछ हज़ार यूरो से लेकर फुली ऑटोमैटेड, इंटरलिंक्ड सीएनसी डबल माइटर सॉ (स्टोरेज सिस्टम के साथ) के लिए कई लाख यूरो तक जाता है।
रिटर्न ऑन इन्वेस्टमेंट (आरओआई) की गणना
महँगी मशीन को खुद को चुकता करना होता है। आरओआई कई कारकों से निर्धारित होता है:
पर्सनेल कॉस्ट: एक ऑटोमैटिक सॉ (विशेषकर डबल माइटर सॉ) कई सिंगल–हेड सॉ पर काम कर रहे कर्मचारियों की मैन्युअल मेहनत को रिप्लेस करती है। प्रति ऑपरेटर घंटे का थ्रूपुट कई गुना बढ़ जाता है।
मटेरियल कॉस्ट (वेस्ट): ऑप्टिमाइज़ेशन सॉफ़्टवेयर वाली सीएनसी सॉ मैन्युअल कटिंग की तुलना में अक्सर 5% से 15% तक मटेरियल वेस्ट कम करती है। एल्यूमिनियम प्रोफ़ाइल की उच्च कीमत को देखते हुए मशीन केवल इसी बचत से अपने आप को चुकता कर सकती है।
साइकल टाइम: तेज़ साइकल का मतलब उच्च क्षमता है। ऑर्डर तेज़ी से प्रोसेस किए जा सकते हैं, जिससे प्रतिस्पर्धात्मकता बढ़ती है।
त्रुटि में कमी: मैन्युअल माप–त्रुटियाँ समाप्त हो जाती हैं। हर गलत कट हुआ पार्ट मटेरियल और समय दोनों की लागत बढ़ाता है। मापों का डिजिटल रूप से सीएनसी कंट्रोल तक ट्रांसफ़र स्क्रैप रेट को लगभग शून्य तक ले आता है।
क्वालिटी: साफ़, सटीक और कम बुर्र वाली कट पोस्ट–प्रोसेसिंग (डिबरिंग) के प्रयास को कम करती है और अंतिम उत्पाद की क्वालिटी बढ़ाती है।
खरीद निर्णय के मानदंड
इन्वेस्टमेंट से पहले अपना रिक्वायरमेंट प्रोफ़ाइल परिभाषित करें:
क्या काटा जा रहा है? (प्रोफ़ाइल, सॉलिड मटेरियल, प्लेट?)
कौन से क्रॉस–सेक्शन? (सबसे बड़ा प्रोफ़ाइल कौन सा है?)
कितनी क्वांटिटी? (क्राफ्ट सिंगल–पीस प्रोडक्शन या इंडस्ट्रियल सीरीज़?)
कितनी सटीकता चाहिए? (स्टैंडर्ड कट–ऑफ़ या हाई–प्रिसीज़न माइटर?)
ऑटोमेशन की कितनी ज़रूरत है? (मैन्युअल एंट्री या फुली ऑटोमैटिक लिस्ट प्रोसेसिंग?)
नई बनाम सेकंड–हैंड मशीन
सेकंड–हैंड मार्केट आकर्षक दिखता है, लेकिन जोखिम भी लाता है। एक पुरानी मशीन में अक्सर गाइड और स्पिंडल पर मैकेनिकल वियर होता है, जो प्रिसीज़न को प्रभावित करता है। कंट्रोल सिस्टम पुराने हो सकते हैं और आज के सिस्टम के साथ कंपैटिबल न हों। सबसे महत्वपूर्ण कारक सुरक्षा है: पुरानी मशीनें अक्सर वर्तमान सीई स्टैंडर्ड का पालन नहीं करतीं।
सुरक्षा और मेंटेनेंस: दीर्घायु और सुरक्षा सुनिश्चित करना
हाई–स्पीड सॉ एक शक्तिशाली और संभावित रूप से खतरनाक मशीन है। सुरक्षा और मेंटेनेंस पर कोई समझौता नहीं हो सकता।
सीई–अनुपालन और सुरक्षित संचालन
ईयू में बेची जाने वाली हर मशीन को मशीनरी डायरेक्टिव का पालन करना और सीई–मार्क धारण करना अनिवार्य है। यह सुनिश्चित करता है कि बुनियादी सुरक्षा मानक पूरे हुए हैं।
सेफ़्टी गार्ड: इसमें मज़बूत, इंटरलॉक्ड सेफ़्टी एनक्लोज़र शामिल हैं, जो ऑपरेटर को उड़ते चिप्स और सॉ ब्लेड से बचाते हैं।
सुरक्षित क्लैम्पिंग सिस्टम: यदि मटेरियल सुरक्षित रूप से क्लैम्प नहीं है, तो मशीन सॉइंग साइकल शुरू नहीं कर सकती।
दो–हाथ संचालन या लाइट कर्टेन्स: साइकल के दौरान ऑपरेटर को ख़तरनाक क्षेत्र में हाथ डालने से रोकते हैं।
सीई–अनुपालन एक कानूनी बेसलाइन है, जिसे निर्माता को सुनिश्चित करना होता है। अनेक ग्राहक इंस्टॉलेशन से प्राप्त हमारे व्यापक प्रोजेक्ट अनुभव की बदौलत हम हर तकनीकी स्वीकृति और सुरक्षा निरीक्षण को अधिकतम सटीकता के साथ, हमेशा उच्चतम गुणवत्ता मानकों और सुरक्षा आवश्यकताओं के अनुरूप अंजाम दे सकते हैं।
स्थायी प्रिसीज़न के लिए प्रिवेंटिव मेंटेनेंस
एल्यूमिनियम कटिंग मशीन एक प्रिसीज़न इंस्ट्रूमेंट है। केवल नियमित मेंटेनेंस ही इसकी परफ़ॉर्मेंस सुनिश्चित करता है।
सॉ ब्लेड: शार्पनेस और डैमेज के लिए नियमित रूप से जाँचना और प्रोफ़ेशनल री–शार्पनिंग कराना आवश्यक है।
कूलिंग सिस्टम: नोज़ल साफ़ हों और एमक्यूएल ऑयल या इमल्शन का स्तर सही हो।
गाइड: लाइनियर गाइड (विशेषकर डबल माइटर सॉ पर) को साफ़ और निर्धारित योजना के अनुसार लुब्रिकेट रखना चाहिए।
न्यूमैटिक्स: होज़ और सिलिंडर को लीक के लिए जाँचना चाहिए।
प्रशिक्षित स्टाफ द्वारा प्रिवेंटिव मेंटेनेंस महँगे ब्रेकडाउन से बचने की कुंजी है। लंबे समय के अनुभव के साथ, हम यह सुनिश्चित कर सकते हैं कि ऐसी सभी जाँच – चाहे हमारी सर्विस टीम द्वारा हों या आपके प्रशिक्षित इन–हाउस स्टाफ द्वारा – हमेशा उच्चतम गुणवत्ता और सीई–अनुपालन सुरक्षा के साथ की जाएँ, ताकि आपके निवेश की दीर्घायु और प्रिसीज़न सुनिश्चित हो सके।
एल्यूमिनियम कटिंग का भविष्य: ट्रेंड्स और इनोवेशन
विकास कभी नहीं रुकता। तीन बड़े ट्रेंड एल्यूमिनियम कटिंग मशीनों के भविष्य को आकार दे रहे हैं।
1. फुल ऑटोमेशन और रोबोटिक्स
अगला कदम “स्वायत्त सॉइंग सेल” है। एक रोबोट इंटेलिजेंट स्टोरेज सिस्टम से 6–मीटर बार उठाता है, उन्हें सॉ में लोड करता है, ऑप्टिमाइज़्ड कटिंग जॉब शुरू करता है और तैयार पार्ट्स को हटाता है। वह पार्ट्स को सॉर्ट करता है, ज़रूरत पड़ने पर डिबरिंग करता है और उन्हें अगले प्रोसेस स्टेप के लिए स्टैक करता है। इंसान केवल सुपरविजन और प्रोग्रामिंग की भूमिका निभाता है।
2. इंटीग्रेशन और इंडस्ट्री 4.0
सॉ नेटवर्क (आईओटी) में एक इंटेलिजेंट नोड बन जाती है। यह अपना स्टेटस (बने हुए पार्ट्स, बची हुई ब्लेड लाइफ़) लाइव एमईएस (मैन्युफैक्चरिंग एक्ज़िक्यूशन सिस्टम) को रिपोर्ट करती है। यह पुराना ब्लेड सुस्त होने से पहले ही नया सॉ ब्लेड ऑटोमैटिक ऑर्डर कर देती है (प्रीडिक्टिव मेंटेनेंस)। पूरी प्रोडक्शन रियल–टाइम में पारदर्शी और कंट्रोल–योग्य हो जाती है।
3. दक्षता और स्थिरता
संसाधनों को बचाने का दबाव बढ़ रहा है।
ऊर्जा दक्षता: आधुनिक सर्वो मोटर और इंटेलिजेंट कंट्रोल पुराने हाइड्रोलिक यूनिट या लगातार चलने वाले मोटर्स की तुलना में उल्लेखनीय रूप से कम बिजली का उपयोग करते हैं।
लुब्रिकेंट: ट्रेंड स्पष्ट रूप से मिनिमल क्वांटिटी लुब्रिकेशन (एमक्यूएल) की ओर है, ताकि कूलिंग इमल्शन के उपयोग को समाप्त किया जा सके और साफ़, सूखी प्रोडक्शन संभव हो सके।
चिप मैनेजमेंट: कुशल चिप एक्सट्रैक्शन और ब्रिकेटिंग सिस्टम महत्वपूर्ण हैं, ताकि कीमती एल्यूमिनियम को सॉर्टेड रूप से रीसाइक्लिंग लूप में वापस लाया जा सके।
अक्सर पूछे जाने वाले प्रश्न (एफएक्यू)
कोल्ड सॉ और हाई–स्पीड एल्यूमिनियम सॉ में क्या अंतर है?
मुख्य अंतर स्पीड और सॉ ब्लेड में है। कोल्ड सॉ धीमी स्पीड (जैसे 60 आरपीएम) पर एचएसएस ब्लेड और फ़्लड कूलिंग के साथ चलती है – सॉलिड मटेरियल और मोटी ट्यूब के लिए आदर्श, ताकि ठंडी और कम बुर्र वाली कट सतह बने। हाई–स्पीड सॉ तेज़ स्पीड (जैसे 4000 आरपीएम) पर कार्बाइड (टीसीटी) ब्लेड और मिनिमल क्वांटिटी लुब्रिकेशन (एमक्यूएल) के साथ चलती है। यह पतली दीवार वाले एल्यूमिनियम प्रोफ़ाइल की तेज़ कटिंग के लिए स्टैंडर्ड है।
एल्यूमिनियम प्रोफ़ाइल काटते समय नेगेटिव रेक एंगल इतना महत्वपूर्ण क्यों है?
नेगेटिव रेक एंगल (जहाँ दाँत की टिप थोड़ा पीछे की ओर झुकी होती है) पतली दीवार वाले प्रोफ़ाइल की कटिंग में सुरक्षा और क्वालिटी दोनों के लिए निर्णायक है। पॉज़िटिव एंगल पतले मटेरियल में “बहुत आक्रामक” तरीके से काटता है, जिससे प्रोफ़ाइल उठ सकती है, मुड़ सकती है या जाम हो सकती है। नेगेटिव एंगल “स्क्रैपिंग” या “प्लेनिंग” जैसा प्रभाव देता है, प्रोफ़ाइल को बैक फ़ेंस के खिलाफ़ स्थिर दबाता है और ब्लेड के “चढ़ने” से बचाता है। इससे बिना डिफॉर्मेशन के साफ़ कट मिलता है।
क्या एल्यूमिनियम काटते समय हमेशा कूलिंग या लुब्रिकेशन की ज़रूरत होती है?
हाँ, बिना किसी अपवाद के। एल्यूमिनियम की कटिंग एज से चिपक कर “स्मियर” होने की प्रबल प्रवृत्ति होती है (बिल्ट–अप एज)। बिना लुब्रिकेशन के सॉ ब्लेड बहुत कम समय में चिपके हुए मटेरियल से भर जाएगा, कट क्वालिटी तेज़ी से गिर जाएगी और ब्लेड ओवरहीटिंग से नष्ट हो सकता है। आधुनिक मिनिमल क्वांटिटी लुब्रिकेशन (एमक्यूएल) सिस्टम अत्यंत प्रभावी और साफ़–सुथरे होते हैं।
