ΣΤΑΘΜΟΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΦΥΛΛΟΥ ΓΙΑ ΜΗΧΑΝΙΣΜΟΥΣ ΑΝΟΙΓΟΑΝΑΚΛΙΝΟΜΕΝΟΥ ΤΥΠΟΥ EVO FMS A345

‹ ›

EVO FMS A345 Σταθμός συναρμολόγησης φύλλων για μηχανισμούς ανάκλισης & περιστροφής

Τυποποιημένη συναρμολόγηση μηχανισμών για φύλλα αλουμινένιων παραθύρων και αλουμινένιων θυρών από προφίλ αλουμινίου χωρίς μεζούρα, χωρίς χάραξη και χωρίς πρότυπα

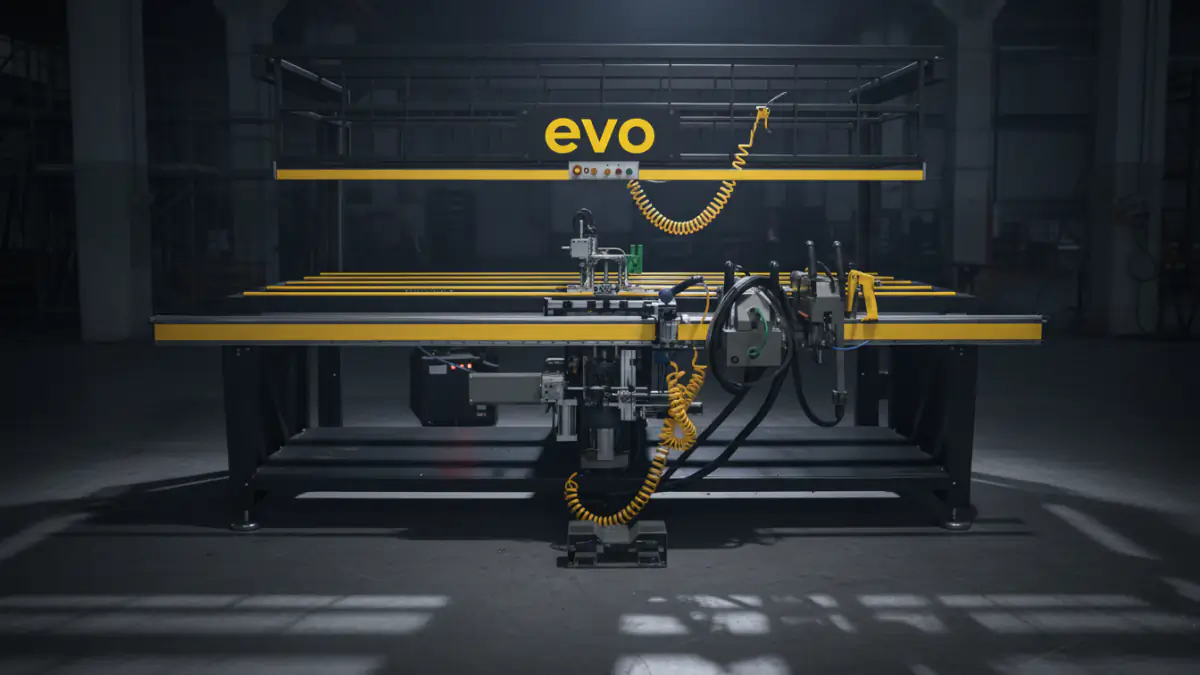

Ο EVO FMS A345 είναι ένας σταθμός συναρμολόγησης φύλλων για αξιόπιστη, ασφαλή ως προς τη διαδικασία συναρμολόγηση μηχανισμών ανάκλισης & περιστροφής σε φύλλα παραθύρων και θυρών από προφίλ αλουμινίου. Ο σταθμός είναι σχεδιασμένος για αλουμινένια παράθυρα και αλουμινένιες πόρτες και είναι κατάλληλος για ένα ευρύ φάσμα τύπων προφίλ, γεωμετριών προφίλ και διαστάσεων φύλλων. Αναπτύχθηκε για μια ολοκληρωμένη διαδικασία συναρμολόγησης μηχανισμών ανάκλισης & περιστροφής που είναι γρήγορη, επαναλήψιμη και με σταθερά υψηλή ποιότητα, χωρίς οι χειριστές να χρειάζονται μεζούρα ή μολύβι για χάραξη. Αυτό επιτρέπει συναρμολόγηση μηχανισμών χωρίς πρότυπα, συναρμολόγηση μηχανισμών χωρίς οδηγούς και συναρμολόγηση μηχανισμών χωρίς χάραξη, επειδή η τοποθέτηση και οι ρυθμίσεις πραγματοποιούνται μέσω ενός αυτοματοποιημένου συστήματος.

Η λεπτορύθμιση και η αλλαγή ρυθμίσεων υλοποιούνται μέσω ενός συστήματος ρύθμισης τύπου revolver, επιτρέποντας σε διαφορετικές παραλλαγές μηχανισμών και διαστάσεις φύλλων από προφίλ αλουμινίου να αλλάζουν σε σύντομο χρόνο. Αυτό καθιστά τον EVO FMS A345 ιδανικό για εταιρείες που θέλουν να εφαρμόσουν τυποποιημένη συναρμολόγηση μηχανισμών με υψηλή παραγωγικότητα στη σειριακή παραγωγή φύλλων παραθύρων και στη σειριακή παραγωγή φύλλων θυρών για αλουμινένια παράθυρα και αλουμινένιες πόρτες.

Σχεδιασμός και αρχή λειτουργίας για ακριβείς διαδικασίες συναρμολόγησης

Κεντράρισμα, μέτρηση, κατεργασία και βίδωμα σε μία συνεχόμενη διαδικασία

Ως σταθμός συναρμολόγησης μηχανισμών, ο EVO FMS A345 συνδυάζει έναν σταθερό χώρο εργασίας για συναρμολόγηση φύλλων παραθύρων και συναρμολόγηση φύλλων θυρών με ένα ενσωματωμένο σύστημα κεντραρίσματος φύλλου για φύλλα από προφίλ αλουμινίου. Το αυτόματο σύστημα κεντραρίσματος φύλλου παραθύρου ευθυγραμμίζει αξιόπιστα το φύλλο και δημιουργεί μια επαναλήψιμη αναφορά για όλα τα επόμενα στάδια της διαδικασίας. Ένα συντονισμένο σύστημα μέτρησης και κατεργασίας υποστηρίζει τη συναρμολόγηση espagnolette καθώς και τη συναρμολόγηση των εξαρτημάτων ψαλιδιού, ώστε οι μηχανισμοί για αλουμινένια παράθυρα και αλουμινένιες πόρτες να μπορούν να συναρμολογούνται με ένα σταθερό πρότυπο, ανεξάρτητα από τον τύπο και το μέγεθος του φύλλου.

Ενσωματώνονται λειτουργίες κοπής και διάτρησης για την προσαρμογή της ράβδου κίνησης και του ψαλιδιού, ως μονάδα διάτρησης-κοπής για το espagnolette και μονάδα διάτρησης-κοπής για το ψαλίδι. Αυτό σημαίνει ότι οι απαιτούμενες προσαρμογές μήκους και κατεργασίας πραγματοποιούνται απευθείας στον σταθμό, χωρίς πρόσθετους βοηθητικούς σταθμούς και χωρίς επιπλέον χρόνο χειρισμού.

Βασικός εξοπλισμός

Τραπέζι συναρμολόγησης φύλλων
Αυτόματο σύστημα κεντραρίσματος για φύλλα παραθύρων
Αυτόματο σύστημα μέτρησης
Αυτόματη τοποθέτηση espagnolette και ψαλιδιού
Μονάδα κοπής και διάτρησης για espagnolette και ψαλίδι

Προαιρετικός εξοπλισμός

Πλήρως αυτόματη μονάδα βιδώματος με διαδικασία δύο σταδίων
Διπλή αυτόματη μονάδα τροφοδοσίας βιδών
Κινούμενη, ρυθμιζόμενη τριπλή μονάδα διάτρησης οπής χειρολαβής με ψύξη αέρα
Ημιαυτόματη, ρυθμιζόμενη μονάδα διάτρησης μεντεσέ με χειροκίνητο βίδωμα μεντεσέ
Εργαλείο φρεζαρίσματος για φρεζάρισμα της αυλάκωσης espagnolette με μονάδα αέρα
Πλήρως αυτόματο σύστημα διάτρησης αποστράγγισης με 4 κινητήρες
Δείκτης λέιζερ

Πλήρως αυτόματο βίδωμα και αξιόπιστη τροφοδοσία βιδών στη διαδικασία

Για ασφαλή, γρήγορη και επαναλήψιμη συναρμολόγηση, ο σταθμός διαθέτει αυτόματο βίδωμα με ακολουθία δύο σταδίων. Αυτό συμπληρώνεται από ένα διπλό σύστημα τροφοδοσίας βιδών που υποστηρίζει σταθερούς χρόνους κύκλου και ελαχιστοποιεί τους χρόνους διακοπής λόγω επαναφόρτωσης. Αυτό καθιστά τον EVO FMS A345 σχεδιασμένο για γρήγορη συναρμολόγηση μηχανισμών με σταθερά ελεγχόμενη ποιότητα διαδικασίας, ειδικά στην παραγωγή αλουμινένιων παραθύρων και αλουμινένιων θυρών από προφίλ αλουμινίου.

Μονάδες διάτρησης, φρεζαρίσματος και αποστράγγισης για πλήρη κατεργασία φύλλου

Ο EVO FMS A345 διαθέτει μια κινούμενη, ρυθμιζόμενη μονάδα κατεργασίας χειρολαβής ως τριπλή μονάδα διάτρησης οπής χειρολαβής με ψύξη αέρα. Αυτό επιτρέπει την ευέλικτη και καθαρή υλοποίηση θέσεων χειρολαβής, συμπεριλαμβανομένης της διάτρησης οπών χειρολαβής για παράθυρα, καθώς και της ακριβούς διάτρησης μεντεσέδων για παράθυρα σε μεταβαλλόμενες γεωμετρίες φύλλων. Για τις περιοχές μεντεσέδων παρέχεται μια ημιαυτόματη, ρυθμιζόμενη μονάδα που συνδυάζει διάτρηση μεντεσέδων και χειροκίνητο βίδωμα μεντεσέδων για την πρακτική κάλυψη διαφορετικών τύπων μεντεσέδων.

Ενσωματώνεται μια μονάδα φρεζαρίσματος για κατεργασία αυλακώσεων, σχεδιασμένη για φρεζάρισμα της αυλάκωσης espagnolette και φρεζάρισμα της αυλάκωσης μηχανισμού, και περιλαμβάνει υποβοήθηση αέρα. Επιπλέον, ο σταθμός διαθέτει πλήρως αυτόματο σύστημα διάτρησης αποστράγγισης με τέσσερις κινητήρες για διάτρηση αποστράγγισης παραθύρων και διάτρηση της οπής αποστράγγισης νερού. Η οπτική υποστήριξη της διαδικασίας παρέχεται μέσω τοποθέτησης με δείκτη λέιζερ για γρήγορο έλεγχο των σημείων αναφοράς και περαιτέρω επιτάχυνση της ροής εργασίας, ειδικά για φύλλα από προφίλ αλουμινίου για αλουμινένια παράθυρα και αλουμινένιες πόρτες.

Οφέλη για παραγωγή, ποιότητα και απόδοση

Συνδυάζοντας με συνέπεια κεντράρισμα, μέτρηση, κατεργασία και βίδωμα, ο EVO FMS A345 επιτυγχάνει υψηλή ποιότητα συναρμολόγησης με επαναλήψιμα αποτελέσματα. Η κατάργηση της χειροκίνητης χάραξης, της μέτρησης με μεζούρα και των προτύπων δημιουργεί τυποποιημένη συναρμολόγηση μηχανισμών, μειώνει την επίδραση του χειριστή και υποστηρίζει ένα οικονομικό σύστημα παραγωγής παραθύρων για αλουμινένια παράθυρα και αλουμινένιες πόρτες από προφίλ αλουμινίου. Ως λύση υψηλής απόδοσης για σύγχρονες παραγωγικές διαδικασίες, ο σταθμός είναι κατάλληλος τόσο ως μηχανή παραγωγής παραθύρων όσο και ως μηχανή παραγωγής θυρών. Ειδικά με μεταβαλλόμενα μεγέθη παρτίδων και παραλλαγές, η αυτόματη ρύθμιση εξασφαλίζει μικρούς χρόνους αλλαγής και υψηλή αξιοπιστία διαδικασίας.

Αν αναζητάτε μια ανθεκτική λύση για επαγγελματικές διαδικασίες συναρμολόγησης ανάκλισης & περιστροφής στην παραγωγή αλουμινίου, ο EVO FMS A345 προσφέρει έναν πειστικό συνδυασμό ταχύτητας, ακρίβειας και τυποποίησης για σειριακή παραγωγή.

Ζητήστε τώρα συμβουλευτική και προσφορά για τον EVO FMS A345: info@evomatec.de.
