CENTRE D'USINAGE 4 AXES POUR PLASTIQUE EVO PLA PRO

‹ ›

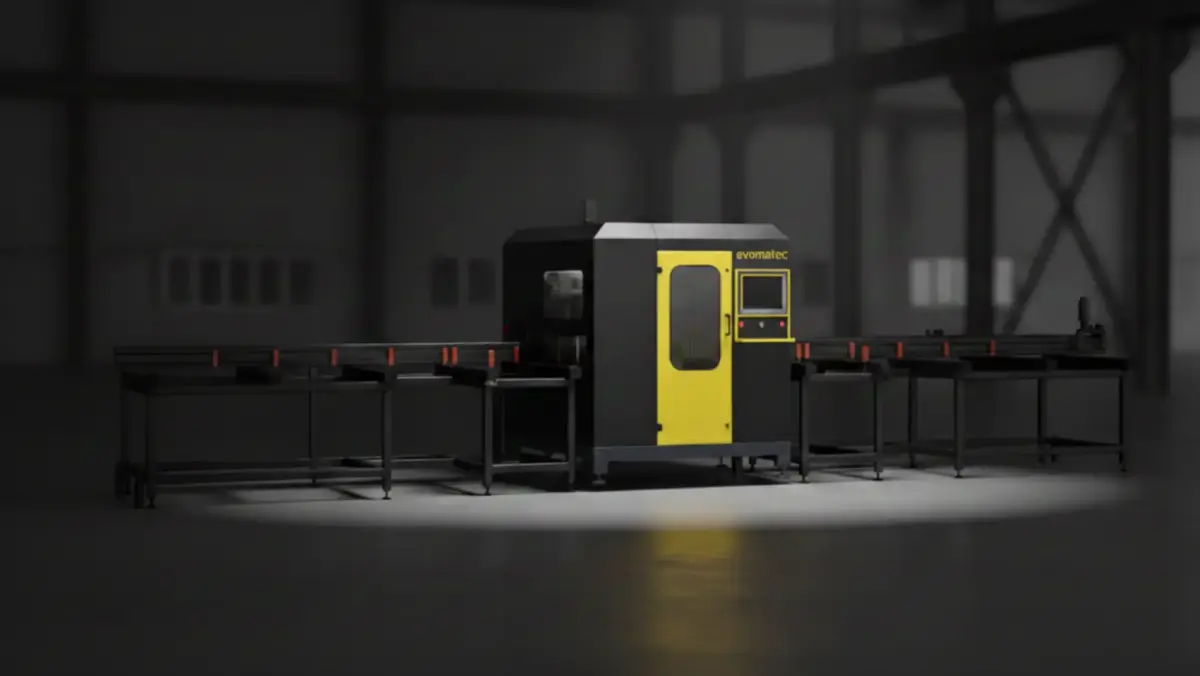

Centre d’usinage 4 axes pour plastique EVO PLA PRO

Qualité industrielle pour l’usinage précis des portes en PVC, des fenêtres en PVC et des profils

Le EVO PLA PRO est un puissant centre d’usinage 4 axes pour portes & fenêtres, spécialement développé pour la production en série moderne et le traitement flexible des commandes. En tant que centre d’usinage pour portes et solution pour l’usinage précis des profils en PVC, la machine garantit des processus stables, des temps d’usinage courts et une répétabilité élevée et constante. En pratique, les opérations d’usinage sur les ouvrants de porte, les cadres de porte, les cadres de fenêtre et les ouvrants de fenêtre sont regroupées de manière structurée afin de permettre aux entreprises de planifier plus efficacement l’usinage des profils et de le réaliser avec moins de temps non productif.

Dans le traitement des profils en PVC, des arêtes nettes, des ajustements précis et des positions de ferrures reproductibles sont essentiels. L’EVO PLA PRO est conçu pour répondre à ces exigences de manière économique et pour réaliser de façon fiable des opérations typiques telles que les poches de paumelles, les logements de serrure et de cylindre, les perçages de poignée, l’usinage de trous oblongs et de fentes, ainsi que les découpes et contours pour ferrures, ouvertures de drainage et perçages système. Pour les entreprises à la recherche d’un centre d’usinage pour portes et fenêtres en PVC avec des flux stables en fonctionnement continu, l’EVO PLA PRO constitue une solution CNC orientée pratique, offrant une grande sécurité de process.

Plusieurs opérations d’usinage dans un même concept de serrage pour des surfaces propres et des ajustements exacts

Dans la production de portes et fenêtres, la précision dimensionnelle, la qualité de surface et la répétabilité des usinages déterminent le temps de montage et le taux de réclamation. C’est précisément là que le EVO PLA PRO offre des avantages décisifs. En tant que centre d’usinage pour portes & fenêtres, il regroupe plusieurs étapes de travail dans un seul cycle et réduit nettement les temps de changement. En conséquence, les retouches diminuent, la production devient plus prévisible et le rendement augmente.

Pour ceux qui ont besoin d’une usinage CNC fiable des portes et fenêtres en PVC, l’EVO PLA PRO est un système conçu pour des processus stables, des contours précis et une qualité constante. La machine favorise un usinage économique des profils en regroupant de manière structurée les opérations sur les profils en PVC et en les réalisant avec une conduite de process claire.

4 axes, usinage angulaire flexible et usinage confortable de plusieurs faces

Usinage des faces supérieure, inférieure et frontale pour les profils de portes et fenêtres

Le EVO PLA PRO est conçu pour permettre l’usinage efficace de plusieurs faces en un seul cycle. Il est ainsi possible d’exécuter de manière reproductible des travaux typiques tels que les poches de paumelles, les logements de boîtier de serrure, les positions de poignée et de cylindre, l’usinage de fentes, ainsi que les ouvertures de drainage, poches de ferrures et perçages système, sans répartir inutilement les opérations sur plusieurs postes.

Grâce au concept 4 axes, différents angles d’usinage peuvent être réalisés en toute sécurité. Cela augmente la flexibilité dans l’usinage des profils, en particulier pour les solutions système, la production de variantes et les éléments de portes et fenêtres complexes en profils PVC.

Dimensions de pièces usinables pour des systèmes de portes et fenêtres exigeants

La machine est conçue pour la pratique de l’usinage des profils et traite des dimensions de pièces jusqu’à 3600 mm de longueur, 1400 mm de largeur et 150 mm de hauteur. De plus, une largeur de surface jusqu’à 200 mm peut être usinée efficacement. L’EVO PLA PRO convient ainsi aussi bien comme centre d’usinage pour portes & fenêtres que comme solution hautes performances pour des géométries grandes, lourdes et liées au système dans la fabrication de portes et fenêtres en PVC.

Broche, magasin et changement d’outil automatique pour des temps non productifs réduits

Broche 5,6 kW et porte-outil HSK pour un usinage stable des profils

Au cœur de la machine se trouve une broche de 5,6 kW atteignant 20 000 tr/min et équipée d’un porte-outil HSK F50. Cette configuration garantit des conditions de coupe stables et une finition d’usinage propre sur les profils PVC typiques de la production de portes et fenêtres. L’EVO PLA PRO se positionne ainsi comme un centre de fraisage CNC pour portes & fenêtres, capable de réaliser de manière fiable des poches précises, des rainures, des schémas de perçage et des contours.

Magasin 4 outils pour des changements rapides entre les opérations

Le changement d’outil automatique via un magasin intégré de 4 outils réduit les temps de réglage et fait gagner du temps lorsque les besoins d’usinage varient. Cela fait de l’EVO PLA PRO un centre de perçage et de fraisage CNC efficace pour portes & fenêtres, lorsque plusieurs opérations telles que le fraisage, le perçage et l’usinage de fentes doivent être combinées dans un même cycle. Les entreprises en bénéficient particulièrement en production de variantes, en usinage système et pour les commandes en série à forte répétitivité.

Données techniques EVO PLA PRO

Données techniques sous forme de tableau
