СТАНЦИЯ ЗА МОНТАЖ НА КРИЛО ЗА ОБКОВ ОСЦИЛО-БАТЕНТ EVO FMS A345

‹ ›

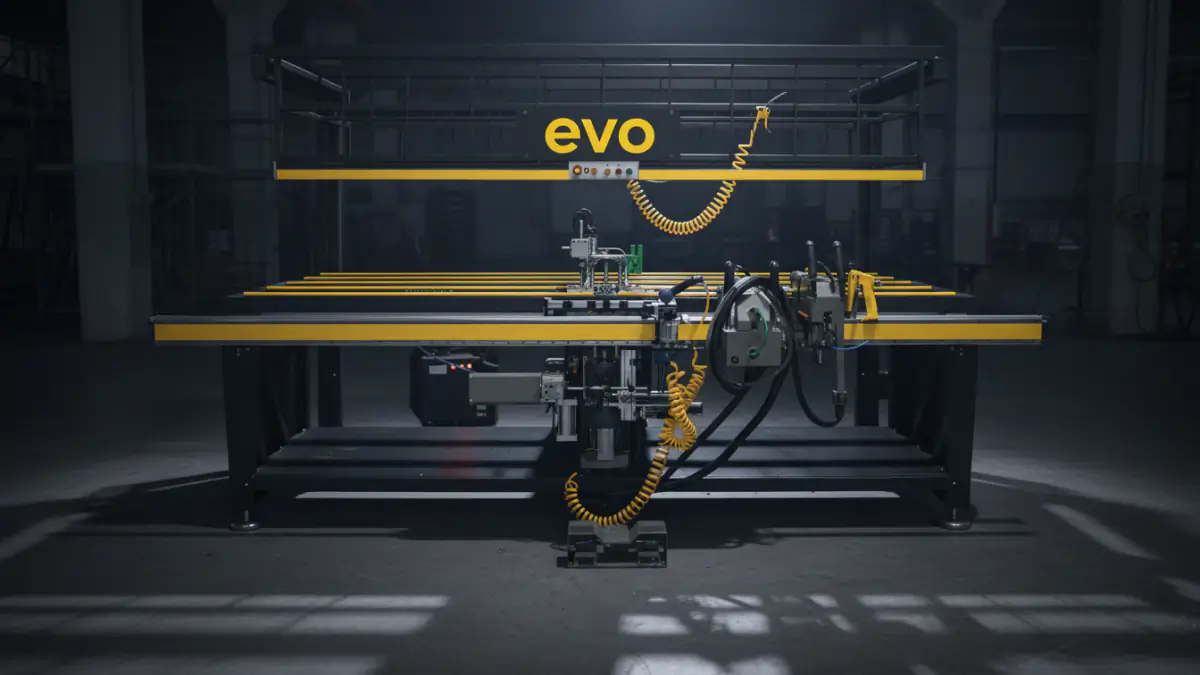

EVO FMS A345 Станция за сглобяване на крила за обков „отваряне & накланяне“

Стандартизирано сглобяване на обков за крила на алуминиеви прозорци и алуминиеви врати, изработени от алуминиеви профили, без ролетка, без разчертаване и без шаблони

EVO FMS A345 е станция за сглобяване на крила за надеждно по процес сглобяване на обков „отваряне & накланяне“ върху крила на прозорци и врати, изработени от алуминиеви профили. Станцията е проектирана за алуминиеви прозорци и алуминиеви врати и е подходяща за широк диапазон от типове профили, геометрии на профили и размери на крила. Тя е разработена за пълен процес на сглобяване на обков „отваряне & накланяне“, който е бърз, повтаряем и с постоянно високо качество, без операторите да имат нужда от ролетка или молив за разчертаване. Това позволява сглобяване на обков без шаблони, сглобяване на обков без приспособления и сглобяване на обков без разчертаване, тъй като позиционирането и настройките се извършват чрез автоматизирана система.

Фината настройка и пренастройването се реализират чрез револверна система за настройка, която позволява различни варианти на обкова и размери на крила, изработени от алуминиеви профили, да се пренастройват за кратко време. Това прави EVO FMS A345 идеална за компании, които искат да внедрят стандартизирано сглобяване на обков с висока производителност при серийно производство на крила за прозорци и серийно производство на крила за врати за алуминиеви прозорци и алуминиеви врати.

Конструкция и принцип на работа за прецизни процеси на сглобяване

Центриране, измерване, обработка и завинтване в един непрекъснат процес

Като станция за сглобяване на обков, EVO FMS A345 съчетава стабилна работна зона за сглобяване на крила за прозорци и сглобяване на крила за врати с интегрирана система за центриране на крилото за крила, изработени от алуминиеви профили. Автоматичната система за центриране на крило за прозорец надеждно подравнява крилото и създава повтаряема отправна база за всички последващи стъпки на процеса. Координирана концепция за измерване и обработка подпомага сглобяването на еспаньолет, както и сглобяването на ножичните компоненти, така че обковът за алуминиеви прозорци и алуминиеви врати да може да се сглобява по постоянен стандарт, независимо от типа и размера на крилото.

Интегрирани са функции за рязане и щанцоване за адаптиране на задвижващата щанга и ножицата, реализирани като щанцово-режещ модул за еспаньолет и щанцово-режещ модул за ножица. Това означава, че необходимите корекции по дължина и обработка се извършват директно на станцията, без допълнителни помощни работни места и без допълнително време за манипулиране.

Стандартно оборудване

Маса за сглобяване на крила
Автоматична система за центриране на крила за прозорци
Автоматична измервателна система
Автоматично позициониране на еспаньолет и ножица
Режещо-щанцов модул за еспаньолет и ножица

Опционално оборудване

Напълно автоматичен модул за завинтване с двуетапен процес
Двоен автоматичен модул за подаване на винтове
Подвижна, регулируема тройна пробивна група за отвор за дръжка с въздушно охлаждане
Полуавтоматичен, регулируем модул за пробиване на панти с ръчно завинтване на панти
Фрезов инструмент за фрезоване на канала за еспаньолет с въздушен модул
Напълно автоматична система за пробиване на дренаж с 4 мотора
Лазерен пойнтер

Напълно автоматично завинтване и процесно надеждно подаване на винтове

За безопасно, бързо и повтаряемо сглобяване станцията разполага с автоматично завинтване с двуетапна последователност. Това се допълва от двойна система за подаване на винтове, която подпомага постоянни времена на цикъл и минимизира престоя, причинен от презареждане. Така EVO FMS A345 е проектирана за бързо сглобяване на обков с постоянно контролирано качество на процеса, особено при производството на алуминиеви прозорци и алуминиеви врати, изработени от алуминиеви профили.

Модули за пробиване, фрезоване и дренаж за цялостна обработка на крилото

EVO FMS A345 разполага с подвижен, регулируем модул за обработка на дръжка като тройна пробивна група за отвор за дръжка с въздушно охлаждане. Това позволява позициите на дръжката да се реализират гъвкаво и чисто, включително пробиване на отвори за дръжка за прозорци, както и прецизно пробиване на панти за прозорци при различни геометрии на крилото. За зоните на пантите е предвиден полуавтоматичен, регулируем модул, който комбинира пробиване на панти и ръчно завинтване на панти, за да покрие практично различните типове панти.

Интегриран е фрезов модул за обработка на канали, предназначен за фрезоване на канала за еспаньолет и фрезоване на канала за обков, като включва въздушна помощ. Освен това станцията има напълно автоматична система за пробиване на дренаж с четири мотора за пробиване на дренажни отвори на прозорци и пробиване на отвор за оттичане на вода. Визуална поддръжка на процеса се осигурява чрез позициониране с лазерен пойнтер за бърза проверка на референтните точки и допълнително ускоряване на работния поток, особено при крила от алуминиеви профили за алуминиеви прозорци и алуминиеви врати.

Предимства за производство, качество и производителност

Като комбинира последователно центриране, измерване, обработка и завинтване, EVO FMS A345 осигурява високо качество на сглобяване с повтаряеми резултати. Премахването на ръчното разчертаване, измерването с ролетка и използването на шаблони създава стандартизирано сглобяване на обков, намалява влиянието на оператора и подпомага икономична система за производство на прозорци за алуминиеви прозорци и алуминиеви врати, изработени от алуминиеви профили. Като високопроизводително решение за съвременни производствени процеси, станцията е подходяща както като машина за производство на прозорци, така и като машина за производство на врати. Особено при променящи се размери на партиди и варианти, автоматичната концепция за настройка осигурява кратки времена за пренастройване и висока надеждност на процеса.

Ако търсите здрава система за професионални процеси на сглобяване на обков „отваряне & накланяне“ в алуминиевото производство, EVO FMS A345 предлага убедителна комбинация от скорост, прецизност и стандартизация за серийно производство.

Заявете консултация и оферта за EVO FMS A345 още сега: info@evomatec.de.
