3-ОСЕВ ЦЕНТЪР ЗА ОБРАБОТКА НА ПЛАСТМАСОВИ ПРОФИЛИ – EVO K LILIPUT

‹ ›

ЦЕНТЪР ЗА ОБРАБОТКА НА ПЛАСТМАСА EVO K LILIPUT – КОМПАКТЕН 3-ОСЕН NC ЦЕНТЪР ЗА ОБРАБОТКА С ФУНКЦИЯ ЗА КОПИРНО ФРЕЗОВАНЕ

Прецизност, Компактен Дизайн и Ефективен Работен Процес при Обработката на PVC и Пластмасови Профили

Високоефективна Компактна Обработка за PVC Профили, Пластмасови Профили и Технически Профилни Системи

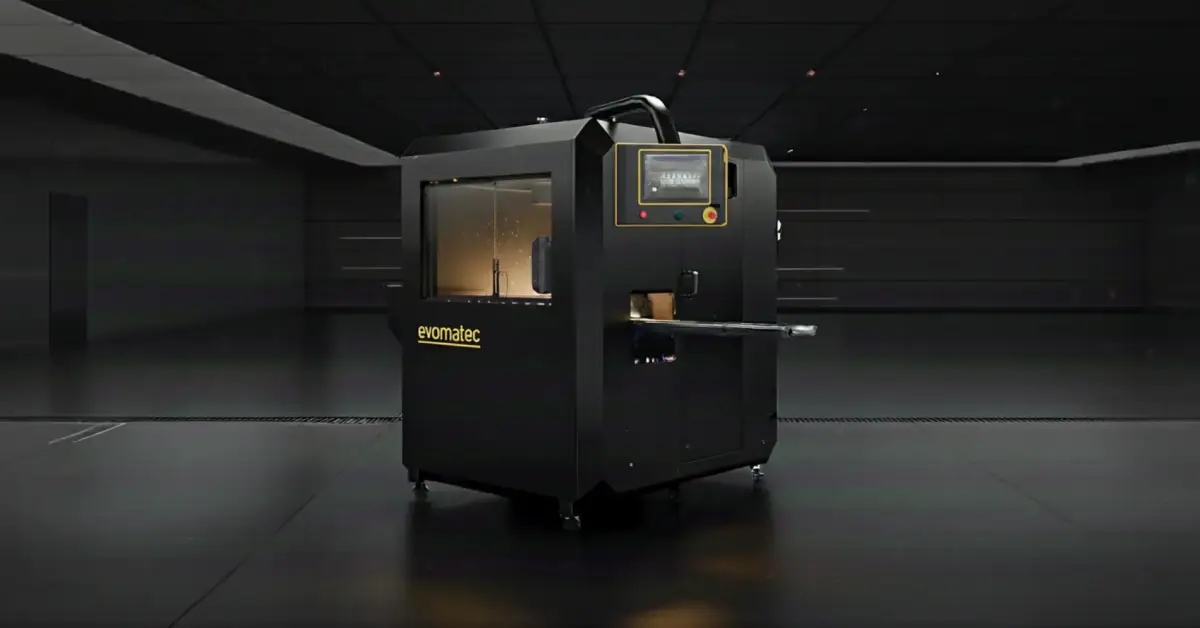

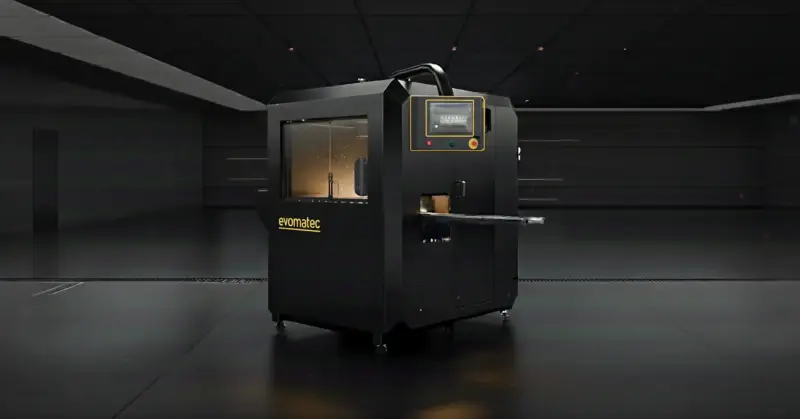

EVO K LILIPUT Plastic Machining Center е модерен компактен 3-осен NC център за обработка с интегрирана функция за копирно фрезоване, разработен за прецизна обработка на пластмасови профили, PVC профили и индустриални профилни системи. Машината е проектирана за производители, които търсят високо качество на обработката, като същевременно запазват компактни размери. Това прави EVO K LILIPUT отличното решение за работилници и производствени бази с ограничено пространство, особено при производство на профили за прозорци, врати и фасадни системи.

Със сервоуправляемо движение по осите, интуитивно управление, лазерно подпомогнато позициониране и висока производителност на шпинделите, EVO K LILIPUT осигурява стабилни резултати при фрезоване за ежедневни производствени нужди. Типични операции като фрезоване на канали, пробиване, обработка на вдлъбнатини и функционални отвори могат да се изпълняват с надеждна повторяемост, гарантирайки чист монтаж на профилите и постоянство в качеството на продукта.

Технологична Иновация от EVOMATEC

Модерно NC Инженерство за Чисти Резултати и Повторяема Прецизност

EVO K LILIPUT използва съвременна NC технология и фрезова инженерия, за да осигури точни резултати при обработка на PVC профили и обработка на пластмасови профили. Три независимо задвижвани шпинделни мотора позволяват едновременно обработване от трите страни на профила. Тази концепция за многостранна обработка намалява необходимостта от допълнително манипулиране, подпомага стабилната обработка и подобрява общата производствена ефективност.

Параметричните шаблони за обработка в управляващия софтуер позволяват на потребителите да дефинират, запазват и повтарят стандартни операции върху профили. Това включва канали за брави, отвори за дръжки, джобове за панти, отвеждащи канали и монтажни отвори. 10-инчовият сензорен интерфейс подпомага бързо програмиране и лесна работа, а системата за лазерно подравняване подобрява позиционирането на профилите и намалява грешките при настройка от оператора.

Основни Характеристики на EVO K LILIPUT NC Център за Обработка

• 10″ сензорен контролен панел с удобен за потребителя интерфейс
• Независими шпинделни мотори за обработка на множество повърхности на профила
• Функция за копирно фрезоване за сложна обработка на PVC и пластмасови профили
• Интегрирана охладителна система за удължаване живота на инструмента и стабилно качество на обработка
• Хоризонтална и вертикална пневматична система за захващане (2 горни, 2 предни)
• Лазерно подравняване с десен и ляв ограничител за прецизно позициониране на профила
• Параметрични шаблони за програми за бързи и повторяеми цикли на обработка

Стандартно и Опционално Оборудване

Стандартно Оборудване

• Охладителна система
• Пневматични захващащи единици (2 горни, 2 предни)
• Три фрезера 6 mm
• Десен и ляв ограничител за позициониране
• Система за лазерно подравняване

Опционално Оборудване

• Фрезери с диаметър 5, 6, 8 и 10 mm
• Сервоуправляема опора за профили за дълги PVC и пластмасови профили
• Фрезоване на 45° дренажен канал за приложения с водоотвеждане

Технически Спецификации на EVO K LILIPUT

Ход на Обработка

• X-ос: 350 mm
• Y-ос: 150 mm
• Z-ос: 120 mm

Скорост на Позициониране

• X/Y/Z: 30 m/min

Електрически Спецификации

• Максимална мощност: 12 kW
• 400 V
• 50–60 Hz
• 3 фази

Шпиндели

• Брой: 3
• Обороти: 18,000 rpm
• Мощност: 3 kW
• Държач на инструмента: ER 20

Управляваща Система

• 10″ сензорен екран
• USB трансфер на данни (стандартно)
• Smart-CAM постобработка (опционално)

Сгъстен Въздух

• 6–8 bar
• Консумация: 40 L/min

Работна Зона и Оборудване

• Четири захващащи устройства
• Автоматична охладителна система
• Напълно затворена предпазна кабина

Приложения в Производството на PVC и Пластмасови Профили

EVO K LILIPUT е проектиран за гъвкави производствени задачи, при които чистото качество на фрезоване и повторяемата точност са от съществено значение. Подходящ е за широк спектър от операции по обработка на профили в индустриалното производство.

Типични Области на Приложение

• Производство на прозорци: фрезоване на отвори за дръжки, зони за брави, канали за език и дренажна обработка в PVC профили
• Производство на врати: обработка на каси и крила за пластмасови вратни системи
• Фасадно строителство: обработка на профилни съединения и геометрии за свързване при технически профилни системи
• Мебели и интериор: обработка на съединения на пластмасови профили и монтажни елементи
• Машиностроене и леки конструкции: прецизно фрезоване на функционални компоненти от пластмасови профили

Благодарение на стабилната точност и надеждната повторяемост, EVO K LILIPUT подпомага по-бърз монтаж, по-добра точност на напасване и по-малко преработки в производството на профили.

Гъвкавост с Технологията на EVOMATEC

Модулно Разширение за Персонализирана Ефективност при Обработката на Профили

EVO K LILIPUT е проектиран като компактна система с възможности за разширение. Допълнителни комплекти инструменти и решения за опора позволяват машината да бъде конфигурирана според конкретни производствени изисквания, като се запазва постоянна прецизност. Опционалната сервоуправляема опора увеличава стабилността при обработка на по-дълги PVC профили, а различните размери фрезери позволяват по-широк спектър от операции за различни профилни дизайни.

Заключение – Компактна Производителност за Прецизна Обработка на Профили

EVO K LILIPUT компактен 3-осен NC център за обработка съчетава прецизна фрезова способност, практична автоматизация и спестяваща място конструкция в една система. Със силна шпинделна концепция, удобен за оператора сензорен контрол и ефективна функция за копирно фрезоване, EVO K LILIPUT е идеално решение за производители, които търсят надеждно качество, бързи работни процеси и стабилна производствена ефективност при обработка на PVC профили и обработка на пластмасови профили.

EVOMATEC – Прецизност и Иновации за Вашето Производство
