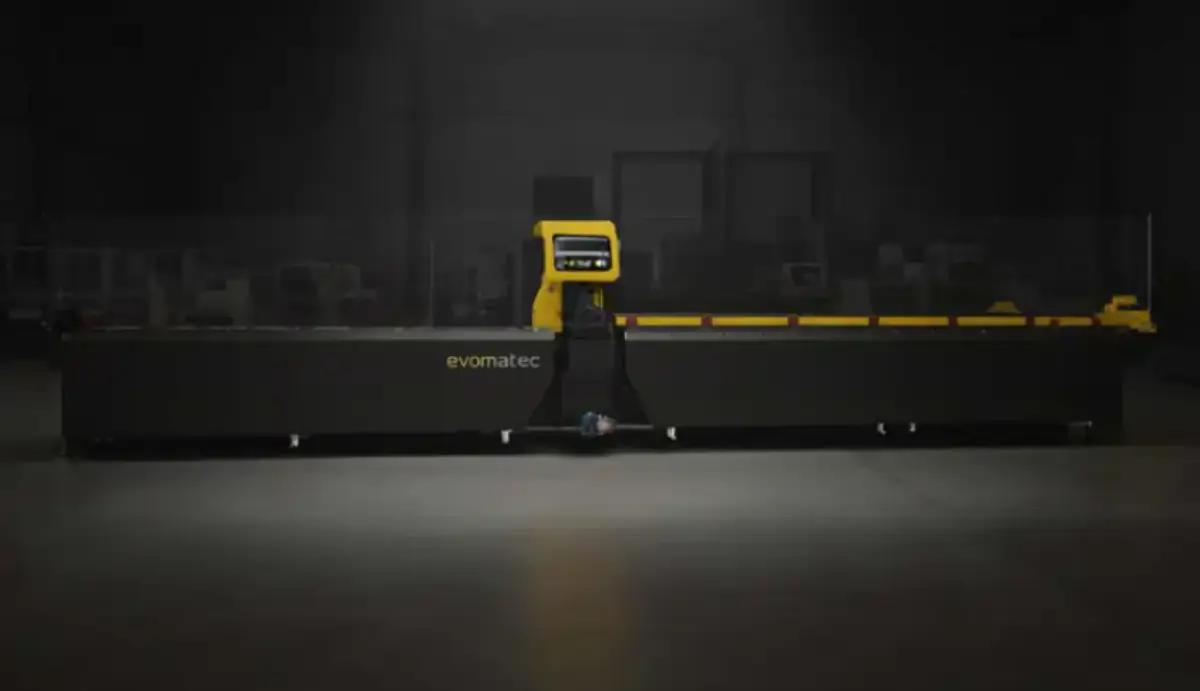

منشار أوتوماتيكي لمقاطع الألمنيوم EVOL A PLUS

‹ ›

منشار أوتوماتيكي لبروفيلات الألمنيوم EVOL A PLUS – دقة,أتمتة,وكفاءة في معالجة البروفيلات

جودة قطع ممتازة وأداء صناعي

منشار EVOL A PLUS الأوتوماتيكي من Evomatec هو نظام صناعي حديث عالي الأداء للقطع الأوتوماتيكي بالكامل لـ بروفيلات الألمنيوم في تصنيع النوافذ والأبواب والواجهات. تم تطويره خصيصًا للتطبيقات المهنية التي تتطلب زوايا دقيقة وقطوعًا قليلة الزوائد ونتائج قابلة للتكرار بشكل ثابت.

بفضل شفرة منشار بقطر Ø 550 mm وتقنية تغذية محكومة بسيرفو وتحكم CNC,يوفر EVOL A PLUS قطوعًا دقيقة بمعدلات تشغيل عالية ويقلل هدر المواد. هذا المنشار الأوتوماتيكي لبروفيلات الألمنيوم يجمع بين الدقة والأتمتة وكفاءة الطاقة من أجل معالجة بروفيلات الألمنيوم الصناعية الحديثة.

تقنية عالية في معالجة بروفيلات الألمنيوم

تجمع سلسلة EVOL A PLUS بين تقنية السيرفو المتقدمة ودقة CNC ونظام تغذية هيدرو-هوائي ضمن تصميم آلة مدمج وقوي. تُمكّن التغذية المضبوطة بدقة من قطوع نظيفة منخفضة الاهتزاز – مثالية لـ بروفيلات نوافذ الألمنيوم وبروفيلات إطارات الأبواب وبروفيلات الواجهات.

عبر تحكم CNC الذكي يمكن حفظ برامج القطع وضبط المعلمات ومراقبة العمليات رقميًا – من خلال لوحة تحكم لمس 10″,وهي مثالية للإنتاج المتسلسل وسير العمل الفعال في التصنيع الصناعي.

المواصفات التقنية لـ EVOL A PLUS

الأداء والتحكم

• ضبط زاوية محكوم بسيرفو من –22.5° إلى +45°
• تموضع CNC عبر نظام تغذية بروفيلات روبوتي
• تحكم رقمي بسرعة التغذية
• تنظيم تغذية هيدرو-هوائي لضغط قطع ثابت
• شاشة لمس 10″ مع مراقبة العملية والتشخيص
• اتصال Ethernet وUSB لدمج Industry 4.0

بيانات القطع والبنية

• قطر شفرة المنشار: Ø 550 mm (برؤوس كربيد,مناسب للألمنيوم)
• قدرة المحرك: 3 kW / 4 HP
• زوايا القطع: –22.5°,0°,+45°
• طول القطع: 20 mm إلى 6500 mm
• سرعة القطع: حتى 90 m/min
• الدقة: ± 0.2 mm
• ضغط التشغيل: 6–8 bar
• وزن الآلة: حوالي 1357 kg

التجهيزات ونظام التحكم CNC

تم تصميم EVOL A PLUS لتحقيق أقصى كفاءة وأمان وتشغيل مستمر طويل الأمد. وهي تؤتمت العملية بالكامل – من تغذية البروفيل حتى القطع النهائي الدقيق.

التجهيزات القياسية

• نظام ثنائي المحاور محكوم بسيرفو (X/Y)
• ضبط زاوية CNC أوتوماتيكي
• مشابك هوائية أفقية وعمودية
• مفهوم تبريد وتزييت لقطع الألمنيوم (مثل الرش/تزييت بكمية دنيا,حسب النسخة)
• ماسك روبوتي لتغذية البروفيلات أوتوماتيكيًا
• غطاء أمان متوافق مع CE
• نظام طباعة باركود لتعريف العملية
• سير ناقل لتدفق مواد مؤتمت

الميزات الاختيارية

• برنامج EVOSOFT لتحسين القطع لتقليل الهدر
• شفط رقائق أوتوماتيكي ووظيفة تنظيف
• كشف بروفيل قائم على حساسات للمقاطع المتغيرة
• دعامات وسيطة لبروفيلات ألمنيوم طويلة جدًا
• مراقبة حاجز ضوئي / ستارة ضوئية متوافقة مع CE

مزايا المنشار الأوتوماتيكي EVOL A PLUS

1. الدقة وقابلية التكرار

يضمن التموضع CNC المحكوم بسيرفو قطوعًا قابلة للتكرار بدقة – بغض النظر عن هندسة البروفيل أو حجم الدفعة. كـ منشار بروفيلات ألمنيوم وآلة قطع بروفيلات صناعية أو حل قطع مؤتمت,يوفر EVOL A PLUS نتائج متطابقة باستمرار.

2. تشغيل أوتوماتيكي بالكامل

يقوم EVOL A PLUS تلقائيًا بعمليات التغذية والتموضع والتثبيت والنشر. يقلل ذلك أزمنة الإعداد ويحد من أخطاء المشغل ويزيد الإنتاجية بشكل ملحوظ.

3. جودة قطع نظيفة قليلة الزوائد

يحافظ نظام التغذية الهيدرو-هوائي على ضغط قطع ثابت ويقلل الاهتزاز. والنتيجة أسطح قطع ملساء وموثوقة – مثالية لخطوات التجميع والربط اللاحقة في أنظمة الألمنيوم.

4. كفاءة الطاقة وتوفير التكاليف

يمكن للنظام القائم على السيرفو تقليل استهلاك الطاقة بشكل كبير أثناء التشغيل (حسب العملية والتجهيز). وفي الوقت نفسه تقلل المكونات الصناعية منخفضة الصيانة من التوقفات وتضمن تكاليف تشغيل منخفضة.

5. أمان CE وتشغيل سهل

يلبي EVOL A PLUS متطلبات الأمان الأوروبية CE. تضمن أنظمة الحماية والمراقبة الضوئية وواجهة مستخدم مريحة بيئة عمل آمنة وسهلة الاستخدام.

مجالات استخدام EVOL A PLUS

تصنيع نوافذ الألمنيوم

قطع دقيق لإطارات الألمنيوم وبروفيلات الأجنحة وبروفيلات حليات الزجاج.

تصنيع الأبواب وأنظمة الألمنيوم

قطع دقيق لبروفيلات إطارات الأبواب والإطارات والبروفيلات النظامية.

إنشاء الواجهات والبيوت الزجاجية

معالجة بروفيلات الألمنيوم لعناصر الواجهة وإنشاءات الأعمدة والعارضات والتجميعات المتطلبة.

معالجة بروفيلات الألمنيوم العامة

قطع صناعي متسلسل لبروفيلات الألمنيوم لخطوط الإنتاج والإنشاءات النظامية وقطع المورّدين.

روبوتات السيرفو والدمج الرقمي

في قلب EVOL A PLUS يوجد نظام تغذية روبوتي محكوم بسيرفو يقوم تلقائيًا بالكشف والإمساك وتموضع البروفيلات – مع قابلية تكرار أقل من 0.2 mm. يتيح تحكم CNC حفظ البرامج وإدارتها واستدعاءها للإنتاج المتسلسل المستمر.

بفضل اتصال Ethernet وUSB,تم تجهيز EVOL A PLUS لعمليات Industry 4.0: يمكن تنظيم نقل البيانات ومراقبة الإنتاج وضبط الجودة رقميًا وبشكل مركزي.

Evomatec – جودة وخدمة ودقة عالميًا

يتم تصنيع واختبار كل منشار أوتوماتيكي من Evomatec وفق متطلبات CE. تدعم شبكة خدمة دولية أعمال التشغيل وقطع الغيار والدعم الفني. تمثل Evomatec مفاهيم آلات دقيقة وبنية صناعية قوية وأتمتة حديثة في معالجة البروفيلات.

الخلاصة – تقنية CNC حديثة لبروفيلات الألمنيوم

يمثل منشار EVOL A PLUS الأوتوماتيكي لبروفيلات الألمنيوم مستقبل قطع البروفيلات الصناعية: دقة محكومة بسيرفو,تحكم رقمي,أتمتة فعالة,وجودة قطع موثوقة ضمن نظام واحد.

اطلب استشارة مجانية: انقر هنا
